подключение подогрева сидений на Фольксваген Пассат Б5 (есть кнопки на панели есть сидения Как подключить?)

Попробую схему растолковать. (ничего сложного в ней нет. )
Пин №5 — питание «+», (скорее всего, питание самой схемы(реле) в «крутилке»), приходит от клеммы «15» замка зажигания. (что вполне логично, через реле, «жопогрей» работает только при вкл.зажигании. )
Пин №6 — питание «_».
Пин №4 — Это и есть постояный «+», от клеммы «30». (питание нагревательных элементов в сидухе и спинке. провод в 1,5 квадрат.мм, довольно толстенький. )
Пин №1 — скорее всего, «+» подсветки.

Теперь по интересующим пинам.
Пин №2 — Основной питающий «+» на «жопагреи». напряжение появляется от «крутилки»(по сути это: включатель-термо-реле-регулятор подогрева сидух), собстно, оно и «решает» подать-Не подать напругу на «подогревайки». а это уже зависит от пина №3.
Пин №3 — соединён с массой авто(т.е. «_» ) через термосопротивление (G59 и G60), находящееся в сидухе. вот от него и зависит подача питания на нагревательные элементы (т.е. появление «+» на пине №2)
Как-то так.
Советую подключится по схеме, просто необходимо задействовать термодатчик в сидухе.
Конечно, можно отследить появление плюса на пине №2 и без подключения кресел. но нужно знать, как минимум, какой должна быть величина сопротивления, для того, чтобы «жопагреи» включились.

Продолжаем нашу эпопею с установкой Webasto для бюджетников. А это значит, что запчасти мы покупаем на ибеях, авитах и алиэкспрессах, а установку делаем своими не сильно пахнущими ручками. А что уж говорить, нужны руки, а не лапки, ибо установщики вебасто не просто так просят свои деньги. После вкорячивания котла в авто я понял это не по наслышке. Но нам отступать некуда, скоро мороз, братцы! Спасайтесь кто может!)))

При всём этом стараемся не экономить на деталях и покупать годные комплектующие. Так вышло и в этот раз. Для врезки вебасто в систему охлаждения двигателя были закуплены шланги и соединители для ОЖ Gates, а хомуты не безызвестной Norma. В этом помогла полезная запись на drive2 с артикулами для заказа, ибо в розничных точках это сложной найти, да и сильно дороже.

Артикульная база того, что я купил:
3230-12101 — 10 мм — 18 мм Шланг GATES системы охлаждения
3230-12191 — 19 мм — 27 мм Шланг GATES системы охлаждения
19,1 мм — 14,7 мм — 28605 — 7315-00917 Коннектор GATES
19,1 мм — 14,8 мм — 28625 — 7315-00912 90-градусный коннектор GATES
19.1 x 9.5 мм — 14.7 x 6.9 мм — 28637 — 7315-00937 Тройник-переходник 90 градусовGATES
19 (21,0) мм — FBS 19/12 хомут NORMA
28 (30,5) мм — FBS 28/12

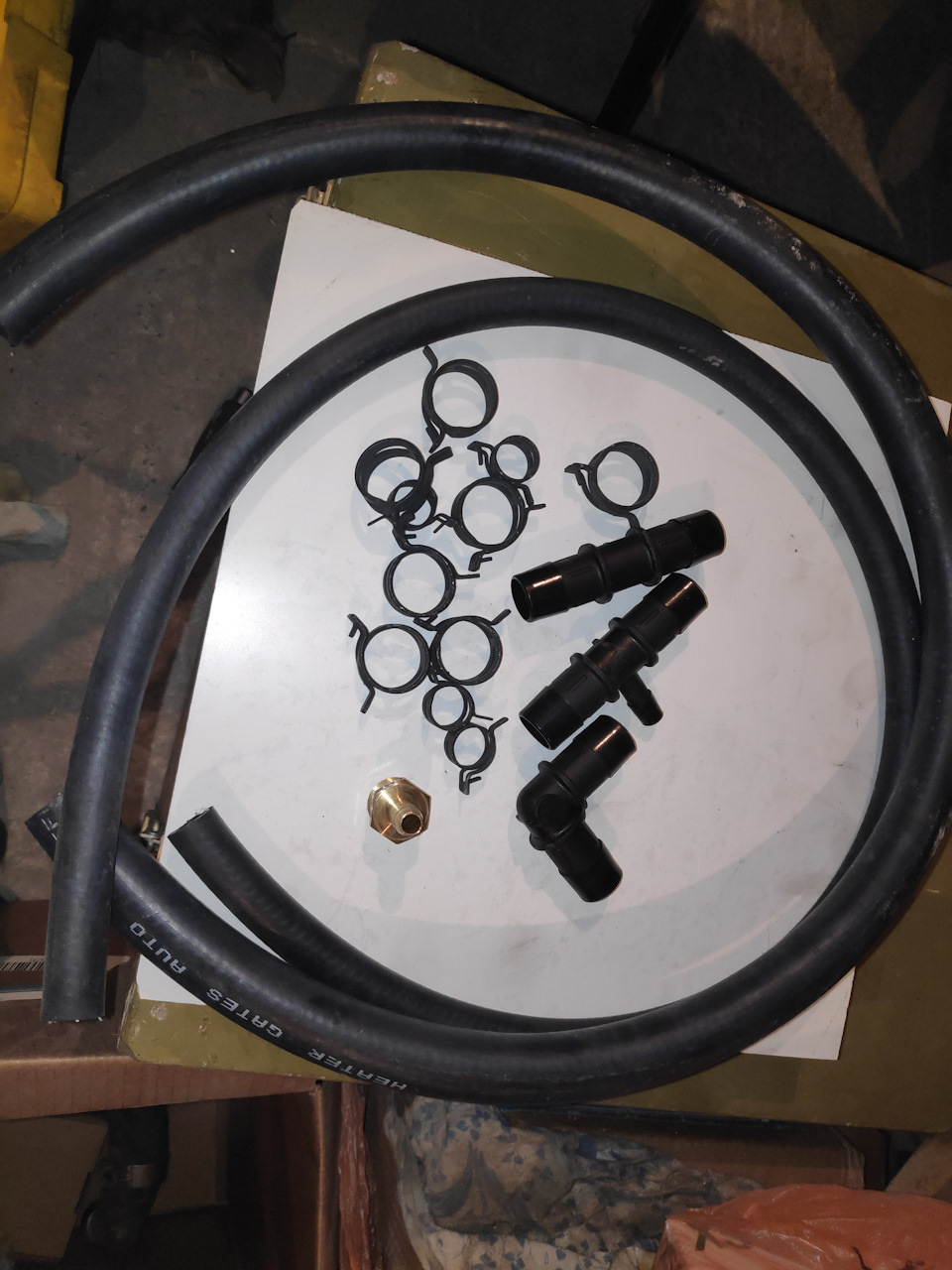

Всё это можно увидеть на фото

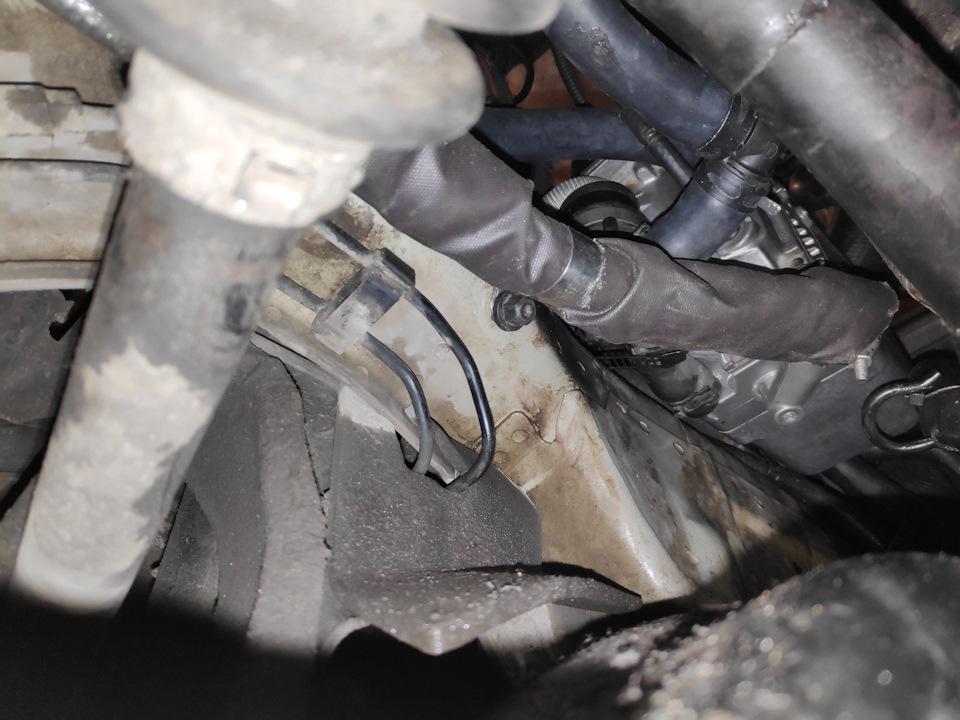

Особо пытливый и знающий читатель спросит: а какого лешего ты прикупил шланг на 10мм и тройник отвод на 10мм. А тут, коллеги по цеху, есть интересность. Я очень хочу реализовать подогрев масла в поддоне картера путем встраивания в оного алюминиевой трубки внешним диаметром 10-11мм. То есть сделать в поддоне змеевик, через который будет проходить ОЖ. Для чего такой гемор, спросите вы? Ответ прост — греть масло. Опытным путём и уже не одним человеком установлено, что масло в картере практически не греется, максимум на 2-3 градуса повышается температура. Это и понятно, водяной рубашки поддон не имеет, а нагреться через корпус в мороз нереально. Большинство конечно не заморачивается этим, но я решил идти другим путём. Это удобно, особенно когда торопишься, за 10-15 минут вебаста подогреет двигатель и масло до примерно одинаковых температур и можно с ходу отправляться в путь. Опять же двигателю и маслонасосу в частности не стоит напрягаться с холодным маслом при прокачке. Можно ездить на масле 5w, а не нулевке, что крайне рекомендуется при температурах -30 и ниже. Так что будем пробовать реализовать эту задумку. Пока что сделал отвод шланга к картеру двигателя со стороны датчика уровня масла. Подача взята через тройник с выхода вебасты он же вход на радиатор печки салона. Обратка заведена в отвод указанный на следующем фото. В данный отвод была запитана обратка электрокотла, установленного прошлым хозяином.

Сам поддон я еще не снимал, трубку не вваривал, это будет в последней части сериала про установку вебасты.

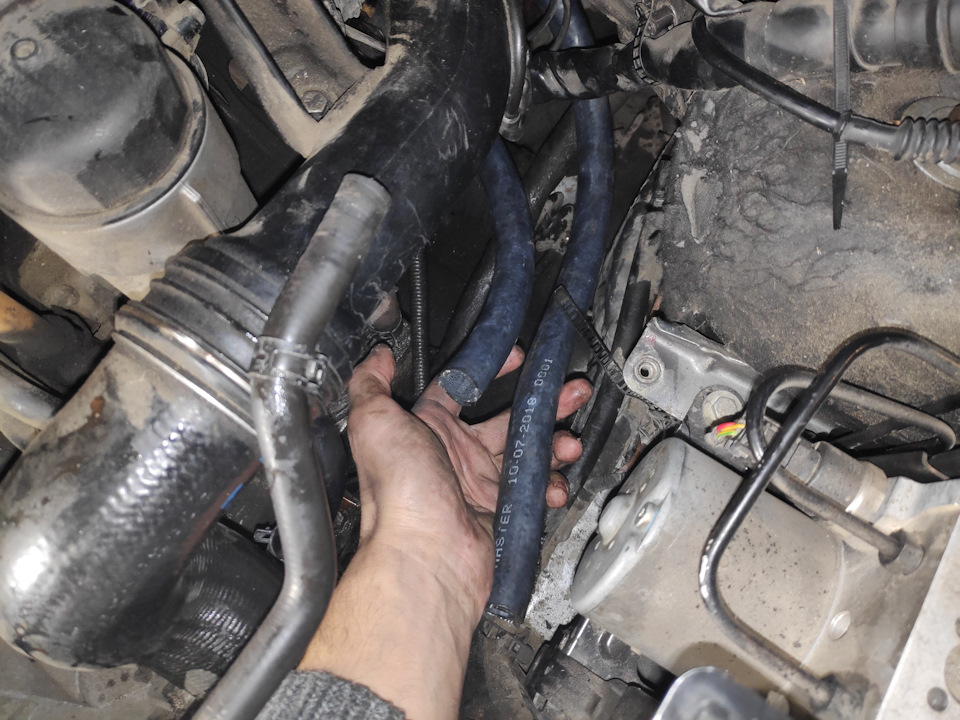

Далее не суть интересно что можно рассказать. Придерживаясь оригинальной инструкции котёл установлен под бачком ОЖ. Забор и подача ОЖ взята с подачи на печку салона опять же по инструкции (метра шланга нам хватает с запасом). Да и я планирую отапливать салон вебастой, ибо любит моя душонка тепла везде и всюду. В общем можно сказать, что место удачное для котла. Ему там «сухо и тепло», нежели это будет под бампером, опять же шланги не сильно удлиняются, проще жиже проходить. Для установки мне понадобилось демонтировать только патрубок впуска ну и сам бачок ОЖ. Помучался конечно раком, но встало более менее сносно.

Как видно воздухозаборник хорошо встал под декоративную крышку блока ABS.

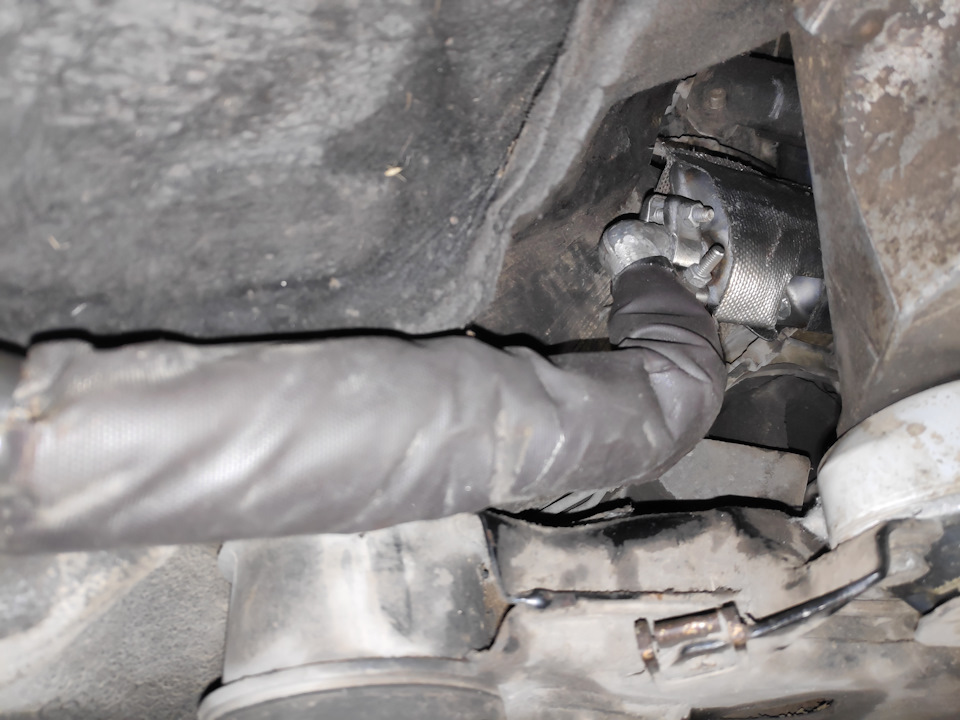

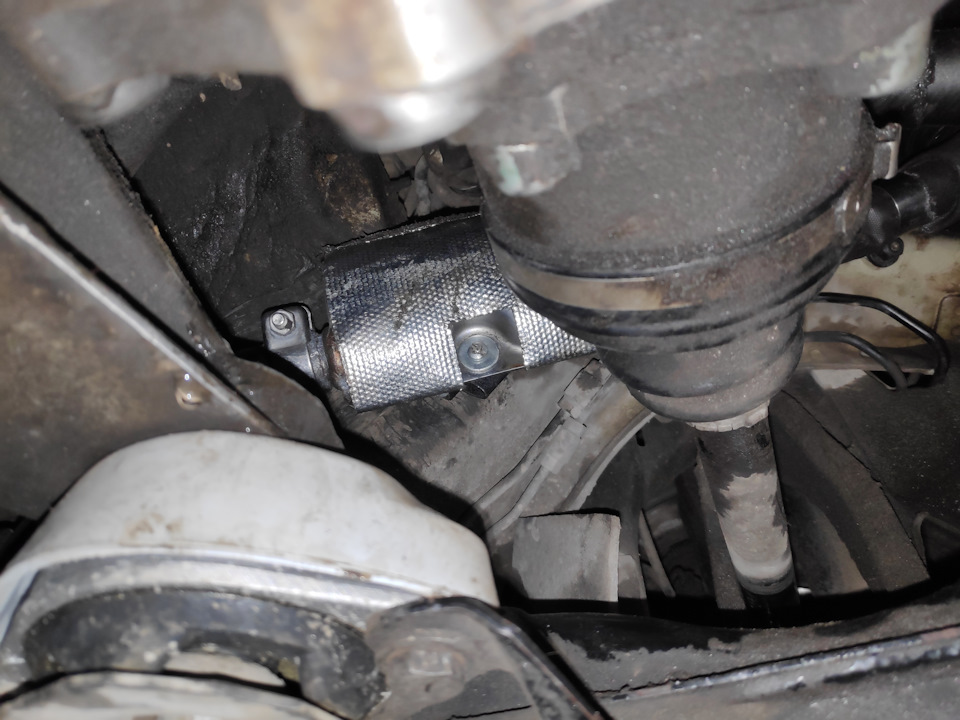

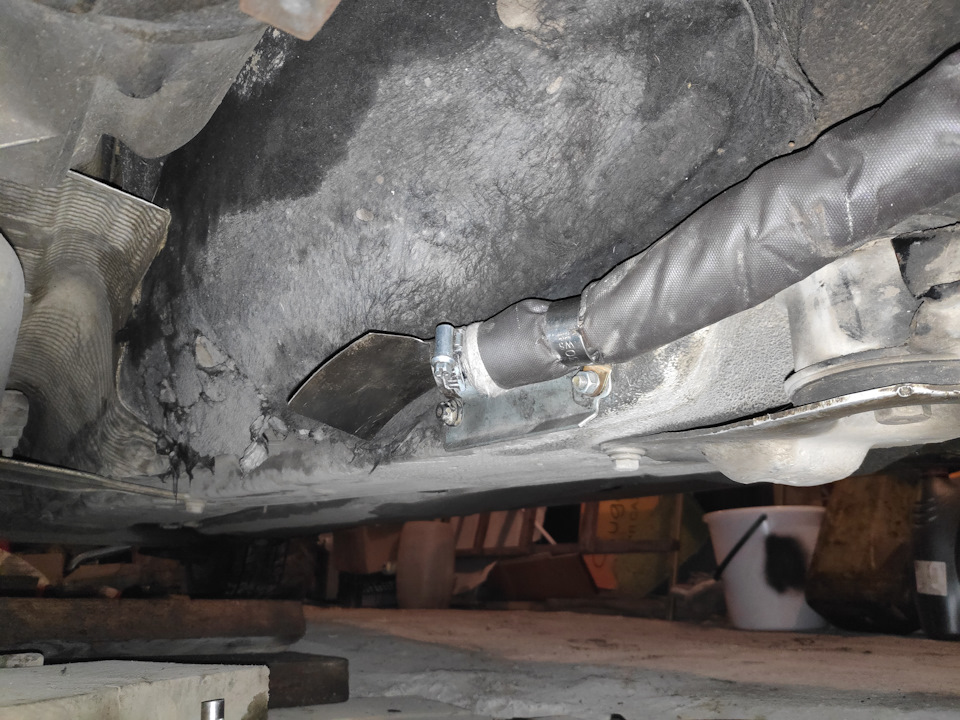

Далее пришлось повозиться с выхлопом. В оригинальной инструкции описано два варианта. Я использовал вариант вдоль левого лонжерона в сторону МКПП. Тут кто как может использует все варианты колхоза Рассвет)) Я лишь накидаю вам фото своей инсталляции. Благо у меня в комплекте б/у вебасты была термозащита оригинальная, и весь выхлоп экранирован. Так же старался нигде его вплотную не ставить к кузову.

Такие дела, парни (и возможно девушки). Физическая установка котла закончена. Осталась часть электрическая. Я даже было попытался его запустить, он пошумел пылесосом пару раз, но топливо не стал качать. Надо цеплять диагностику и делать по уму. Пожелайте мне удачи! Или может добрый совет)
