Способ как подключить магнитолу на ВАЗ

Способ, как подключить магнитолу на ВАЗ

Что может быть лучше улучшенного автомобиля? Только улучшенный еще больше. Чаще всего модификации с целью улучшения потребительских качеств машины автовладельцы начинают с установки или улучшения акустической системы. Если речь идет о простой модели, то подключение системы акустики непредставляет большой сложности для самостоятельного воплощения.

Акустическая система автомобиля

Магнитола в автомобиле ВАЗ Панель для магнитолы

Редкий водитель обходится без музыки в салоне. В зависимости от предпочтений владельца, система может быть простой или навороченной. Продвинутые акустические системы – это отдельная тема, достойная многобуквенного рассказа с продолжением. Степень навороченности акустики лимитируется только кошельком любителя автомузыки и его личным пониманием крутизны. В этой статье поговорим о том, что такое, и как устанавливается самая простая музыка в салон ВАЗ.

Любая акустическая система, и автомобильная в том числе, состоит из головного акустического устройства (ГУ), и динамиков. В простейшем случае, эти функции выполняет магнитола и пара громкоговорителей. Современная дефолтная магнитола объединяет в себе проигрыватель музыки с цифровых носителей – дисков или флешки и радиоприемник. В ней также имеется встроенный усилитель.

Штатное место магнитолы, предусмотренной производителем – в панели над выключателем вентилятора салонной печки. До первого использования отверстие, предназначенное для монтажа, закрыто пластиковой заглушкой.

Особенности подключения автомагнитолы

Стандартная схема подключения в целом одинакова для всех автомобилей и моделей магнитол. Но существует ряд нюансов, которые нужно учитывать.

1. Электропроводка отечественных автомобилей рассчитана на подключение устройства с механическим поиском радиостанций, это может вызвать некоторые сложности, если вы собрались подключить современную модель;
2. В большинстве моделей ВАЗ ответвление проводки для подключения ГУ идет от замка зажигания: при повороте ключа происходит кратковременный сбой питания, что приводит к сбросу настроек, если модель не предусматривает наличие системы бесперебойного энергоснабжения;
3. Перед началом установки пользователю необходимо решить, устраивает ли его тот факт, что музыку можно будет слушать только при включенном двигателе, или хочется, чтобы была возможность пользоваться магнитолой и на стоянке.

Подключаем магнитолу

Работу по подключению можно разделить на три этапа:

• установка корпуса устройства;
• подключение электрической части;
• установка и подключение динамиков.

Скорее всего, понадобится еще подключить антенну.

Для того чтобы установить корпус магнитолы, сначала требуется смонтировать металлическую рамку. Рамка фиксируется в гнезде с помощью многочисленных язычков, которые необходимо отогнуть по всему периметру. Корпус магнитолы защелкивается в рамке. Для его извлечения устанавливаются специальные ключи.

Перед началом работ по электрическому подключению нужно убедиться в том, что отключена АКБ. При сборке электрической схемы самое важное – не перепутать провода, и подключить согласно маркировке. Принципиальную схему подключения вы можете посмотреть на фото. Понятно, что не царское дело – инструкции читать. Но, тем не менее, прежде чем начинать устанавливать ГУ, внимательно ознакомьтесь с рекомендациями производителя на верхней части корпуса или в паспорте.

Обычно электрические провода маркируются следующим образом:

1. провод с маркировкой «+12В», желтого цвета – питание, «плюс», идет от аккумуляторной батареи;

По этому проводу подключено постоянное энергоснабжение магнитолы, благодаря которому сохраняется память настроек.

1. провод с маркировкой «GND», черный – «минус», подключается на корпус автомобиля;
2. маркировка «АСС», красный провод – тоже отвечает за подачу питания, но идет через замок зажигания.

Если подключить устройство таким образом, то музыку можно будет прослушивать только при включенном двигателе. Такая схема разработана производителями для экономии заряда АКБ. Наиболее простой способ достижения возможности пользоваться магнитолой вне зависимости от работающего двигателя – подключить напрямую.

Если скрутить вместе желтый и красный провода и подключить магнитолу напрямую к аккумулятору, то в случае длительной стоянки магнитола способна полностью разрядить старенькую аккумуляторную батарею.

Врезка в провод кнопки

Более правильным способом является врезка в провод кнопки включения-выключения, позволяющей отключить питание в ручном режиме.

1. «ANT», провод имеет обычно белый цвет – служит для управления встроенной в магнитоле антенной, может использоваться для подключения внешней антенны;
2. провода с маркировкой «FL» и «FR» служат для подключения правого и левого фронтальных динамиков;
3. провода «RL» и «RR» соответственно служат для подключения правого и левого задних динамиков;

Современные машины, как правило, оборудованы разъемом международного стандарта ISO. В старых автомобилях стоит установить переходник на разъем ISO, тогда при смене модели магнитолы достаточно будет только переключить разъем.

Выполнив подключение электрики, можно перейти к установке динамиков и внешней антенны. Если машина рассчитана только на одну пару громкоговорителей и установка второй пары не планируется, то провода можно скрутить между собой попарно, левый и правый.

Заключение

Если планируется стандартная акустическая схема – два фронтальных и два задних динамика, то наилучшее место для передней пары – передние двери. Задние устанавливаются на полке, для которой лучше сделать специальный подиум. Провода для передней пары протягиваются под панелью, а для задних – возле ручного тормоза, под сиденьем. Прокладывать проводку нужно так, чтобы при эксплуатации кабели не были случайно задеты или пережаты.

Внешнюю антенну обычно размещают на лобовом стекле. Черный провод антенны подключается к массе, другой провод подключается к соответствующему выходу на магнитоле.

Эти краткие рекомендации позволят подключить магнитолу в автомобиле ВАЗ. Более подробно процесс сборки можно посмотреть на видео.

Источник

Как подключить автомагнитолу Ваз 2110 своими руками

Сегодня на рынке можно найти практически любое головное устройство АС. Разные цены, разные потребности и наконец, автомагнитола приобретается.Практическая каждая из них сегодня оснащена радиоприемником и способна читать диски любого формата. И если выбор головного устройства для многих не проблема, то монтаж автомагнитолы Ваз или другого автомобиля становится настоящей проблемой.В нашей статье мы рассмотрим, как подключаются автомагнитолы. Установка на ваз 2107 или другую модель должна пройти легко и быстро, если изучить все, что будет представлено ниже.

Установка

Как подключить автомагнитолу Ваз 2110 своими руками Установка автомагнитолы на Ваз 2107

Начнем мы наше повествование с самого простого способа установки автомагнитолы. Такой подход полностью оправдан, ведь невозможно научиться сразу сложным вариантам монтажа и идти нужно от простого.Прежде чем покупать дорогое оборудование, следует определиться с выбором установщика. Если намеревается проведение такой операции самостоятельными силами, то нужно знать много секретов.Напротив, недорогое устройство очень просто подключить и тратиться на услуги специалиста вовсе не обязательно. Итак, из чего состоит обычная акустическая система?Конечно же, главную роль здесь занимает автомагнитола, монтажом которой мы и займемся. Но не стоит забывать и о четырех стандартных динамиках, которые идут в комплекте. От головного устройства к ним нужно будет соединить провода.

Примечание. Все компоненты АС устанавливаются только в места, предназначенные заранее автопроизводителем. Делается это не только ради простоты, но и во избежание короткого замыкания.

Начало процесса установки

Как подключить автомагнитолу Ваз 2110 своими руками Как подключить автомагнитолу на ваз 2106

Источник

Как правильно подключить магнитолу на ваз 2106 видео

Владельцы ВАЗов 2107 начинают акустический тюнинг своей машины с установки или замены главных компонентов — головного устройства (автомагнитолы) и штатных динамиков невысокого качества. Замену ГУ (головного устройства) практикуют и в том случае, если перестала работать магнитола ВАЗ 2107, которую отказываются ремонтировать как устаревшую.
Кража магнитолы тоже относится к распространенным причинам установки нового ГУ. Для профессионалов операции установки не сложны, но начинающий любитель может повредить «торпедо», неправильно соединить провода. Неправильная установка магнитолы ВАЗ 2107 приводит к коротким замыканиям и перегоранию электронных плат ресивера.

В статье мы опишем как:

Надеемся, что советы будут вам полезны.

Установка

Установка автомагнитолы на Ваз 2107

Начнем мы наше повествование с самого простого способа установки автомагнитолы. Такой подход полностью оправдан, ведь невозможно научиться сразу сложным вариантам монтажа и идти нужно от простого. Прежде чем покупать дорогое оборудование, следует определиться с выбором установщика. Если намеревается проведение такой операции самостоятельными силами, то нужно знать много секретов. Напротив, недорогое устройство очень просто подключить и тратиться на услуги специалиста вовсе не обязательно. Итак, из чего состоит обычная акустическая система? Конечно же, главную роль здесь занимает автомагнитола, монтажом которой мы и займемся. Но не стоит забывать и о четырех стандартных динамиках, которые идут в комплекте. От головного устройства к ним нужно будет соединить провода.

Примечание. Все компоненты АС устанавливаются только в места, предназначенные заранее автопроизводителем. Делается это не только ради простоты, но и во избежание короткого замыкания.

Начало процесса установки

Как подключить автомагнитолу на ваз 2106

Установка передних динамиков

В первую очередь устанавливаем передние динамики. Тогда при подключении магнитолы у вас не будет необходимости путаться в проводах, установленных неграмотным радиотехником. Чаще всего с такими случаями сталкиваются покупатели подержанных машин. Одинаковые черные провода с небрежными скрутками и минимальной изоляцией нужно прозванивать и маркировать. Гораздо проще заменить ненадежную электропроводку на кабели нужного сечения и цвета.

Для левых и правых динамиков используют акустические провода разных цветов. Цвет провода выбирают по распиновке производителя автомагнитолы. В радиотехнике распиновкой называют цветовое, буквенное, цифровое обозначение выходов и кабелей. При монтаже более мощных динамиков (на 100 – 150 ватт), учитывайте их монтажную глубину, которая не должна мешать движению стекла. Чтобы выдвинуть динамик, используют проставочные кольца.

Для установки динамиков нужно разобрать переднюю дверь и снять механизмы стеклоподъемника.

Для установки динамиков обычно используют низ двери. В дверной карте прорезают отверстия для диффузора.

К каркасу двери крепятся проставочные кольца, в которые устанавливаются динамики. Провода для подключения колонок к головному устройству протягиваются в технологические отверстия двери. После сборки двери можно провести дополнительные работы.

На динамик устанавливается гриль (декоративная и защитная решетка), дверная карта обтягивается винилом или кожзаменителем. Без дополнительной шумоизоляции дверной полости динамики могут звучать глухо или резонировать. Для шумоизоляции наружный металл проклеивается виброизоляционным материалом, гасящим вибрации металла (например, «Бимастом»). Внутренние поверхности каркаса, ребра жесткости оклеиваются шумопоглощающим «Сплэном».

Акустическая система автомобиля

Редкий водитель обходится без музыки в салоне. В зависимости от предпочтений владельца, система может быть простой или навороченной. Продвинутые акустические системы – это отдельная тема, достойная многобуквенного рассказа с продолжением. Степень навороченности акустики лимитируется только кошельком любителя автомузыки и его личным пониманием крутизны. В этой статье поговорим о том, что такое, и как устанавливается самая простая музыка в салон ВАЗ.

Любая акустическая система, и автомобильная в том числе, состоит из головного акустического устройства (ГУ), и динамиков. В простейшем случае, эти функции выполняет магнитола и пара громкоговорителей. Современная дефолтная магнитола объединяет в себе проигрыватель музыки с цифровых носителей – дисков или флешки и радиоприемник. В ней также имеется встроенный усилитель.

Штатное место магнитолы, предусмотренной производителем – в панели над выключателем вентилятора салонной печки. До первого использования отверстие, предназначенное для монтажа, закрыто пластиковой заглушкой.

Особенности подключения автомагнитолы

Стандартная схема подключения в целом одинакова для всех автомобилей и моделей магнитол. Но существует ряд нюансов, которые нужно учитывать.

1. Электропроводка отечественных автомобилей рассчитана на подключение устройства с механическим поиском радиостанций, это может вызвать некоторые сложности, если вы собрались подключить современную модель;
2. В большинстве моделей ВАЗ ответвление проводки для подключения ГУ идет от замка зажигания: при повороте ключа происходит кратковременный сбой питания, что приводит к сбросу настроек, если модель не предусматривает наличие системы бесперебойного энергоснабжения;
3. Перед началом установки пользователю необходимо решить, устраивает ли его тот факт, что музыку можно будет слушать только при включенном двигателе, или хочется, чтобы была возможность пользоваться магнитолой и на стоянке.

Подключаем магнитолу

Работу по подключению можно разделить на три этапа:

• установка корпуса устройства;
• подключение электрической части;
• установка и подключение динамиков.

Скорее всего, понадобится еще подключить антенну.

Для того чтобы установить корпус магнитолы, сначала требуется смонтировать металлическую рамку. Рамка фиксируется в гнезде с помощью многочисленных язычков, которые необходимо отогнуть по всему периметру. Корпус магнитолы защелкивается в рамке. Для его извлечения устанавливаются специальные ключи.

Перед началом работ по электрическому подключению нужно убедиться в том, что отключена АКБ. При сборке электрической схемы самое важное – не перепутать провода, и подключить согласно маркировке. Принципиальную схему подключения вы можете посмотреть на фото. Понятно, что не царское дело – инструкции читать. Но, тем не менее, прежде чем начинать устанавливать ГУ, внимательно ознакомьтесь с рекомендациями производителя на верхней части корпуса или в паспорте.

Обычно электрические провода маркируются следующим образом:

1. провод с маркировкой «+12В», желтого цвета – питание, «плюс», идет от аккумуляторной батареи;

По этому проводу подключено постоянное энергоснабжение магнитолы, благодаря которому сохраняется память настроек.

1. провод с маркировкой «GND», черный – «минус», подключается на корпус автомобиля;
2. маркировка «АСС», красный провод – тоже отвечает за подачу питания, но идет через замок зажигания.

Если подключить устройство таким образом, то музыку можно будет прослушивать только при включенном двигателе. Такая схема разработана производителями для экономии заряда АКБ. Наиболее простой способ достижения возможности пользоваться магнитолой вне зависимости от работающего двигателя – подключить напрямую.

Если скрутить вместе желтый и красный провода и подключить магнитолу напрямую к аккумулятору, то в случае длительной стоянки магнитола способна полностью разрядить старенькую аккумуляторную батарею.

Врезка в провод кнопки

Более правильным способом является врезка в провод кнопки включения-выключения, позволяющей отключить питание в ручном режиме.

1. «ANT», провод имеет обычно белый цвет – служит для управления встроенной в магнитоле антенной, может использоваться для подключения внешней антенны;
2. провода с маркировкой «FL» и «FR» служат для подключения правого и левого фронтальных динамиков;
3. провода «RL» и «RR» соответственно служат для подключения правого и левого задних динамиков;

Современные машины, как правило, оборудованы разъемом международного стандарта ISO. В старых автомобилях стоит установить переходник на разъем ISO, тогда при смене модели магнитолы достаточно будет только переключить разъем.

Выполнив подключение электрики, можно перейти к установке динамиков и внешней антенны. Если машина рассчитана только на одну пару громкоговорителей и установка второй пары не планируется, то провода можно скрутить между собой попарно, левый и правый.

Заключение

Если планируется стандартная акустическая схема – два фронтальных и два задних динамика, то наилучшее место для передней пары – передние двери. Задние устанавливаются на полке, для которой лучше сделать специальный подиум. Провода для передней пары протягиваются под панелью, а для задних – возле ручного тормоза, под сиденьем. Прокладывать проводку нужно так, чтобы при эксплуатации кабели не были случайно задеты или пережаты.

Внешнюю антенну обычно размещают на лобовом стекле. Черный провод антенны подключается к массе, другой провод подключается к соответствующему выходу на магнитоле.

Эти краткие рекомендации позволят подключить магнитолу в автомобиле ВАЗ. Более подробно процесс сборки можно посмотреть на видео.

Расширение акустической системы динамиками на задней звуковой полке

Расширенная схема подключения магнитолы ВАЗ 2107 предусматривает установку передних динамиков и тыловой акустики. Передние колонки создают фронтальный звук, динамики из пассажирского отсека отвечают за нижние частоты и объемность звучания. Сзади многополосные акустические системы используют колонки низкой частоты или овальные широкополосные динамики.

С точки зрения акустики лучшим местом для установки в салоне «семерки» овалов или компактных сабвуферов становится задняя полка машины. Штатная задняя полка ВАЗ 2107 для крепления аппаратуры недостаточно прочна. Если просто прорезать в ней отверстия под динамики, пластик будет вибрировать, искажать звуковые волны.

Для реконструкции полки используют дополнительные крепления (уголки) по бортам кузова. Полку укрепляют дополнительным каркасом, звукоизолируют, обтягивают карпетом (специальным шумопоглощающим и декоративным материалом).

Акустические провода протягивают под половым покрытием салона по бортам машины.

Как правильно установить и подключить магнитолу в машину ВАЗ-2107 (2106)

Первичным элементом доработки автомобилей ВАЗ является монтаж акустической системы и громкоговорителей. Установка магнитолы на ВАЗ-2107 производится в несколько мест, расположенных в панели приборов. Имеется возможность использования дополнительного низкочастотного динамика, усилителей или разнесенной акустики. Список устройств зависит от пожеланий и материальных возможностей владельца машины.

Выбор места для автомагнитолы

Штатное подключение магнитолы ВАЗ 2107 заводом предусмотрено в неудобном месте. Заводская ниша, закрытая пластиковой заглушкой, расположена в самом низу центральной консоли.

Это место неудобно по трем причинам:

Если вы хотите избежать этих неприятностей, у вас не остается другого выхода, как установить магнитолу в ВАЗ 2107 на место двух центральных воздуховодов.

В принципе, такой метод не влияет на работу отопительной системы, так как масса теплого воздуха пройдет через боковые и нижние воздуховоды.

Как подключить

Корректное подключение магнитолы на ВАЗ-2107 и любой другой машине осуществляется через контактную группу замка зажигания. В этом случае при изъятии ключа подача питания на оборудование прекращается, сохраняется только подпитка блока памяти, которая производится от батареи.

На карбюраторных машинах требуется доработать контактную группу:

1. Разобрать пластиковый кожух рулевой колонки.
2. Снять штекер с замка зажигания и отвернуть 2 крепежных винта.
3. Демонтировать замок с колонки при помощи сжатия фиксатора тонким предметом (при вставленном и повернутом в позицию 0 ключе).
4. Снять контактную группу, которую требуется доработать путем припаивания дополнительного элемента.
5. Собрать замок и установить детали на штатные места.

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм).

На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач. На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки. Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины. В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Как установить

На модели 2107 имеется 2 места, пригодных для монтажа головного акустического устройства размером 1DIN. Магнитолу можно установить в стандартное место на центральной консоли, также допустимо поставить оборудование вместо центральных дефлекторов. При первом варианте монтажа требуется подрезка посадочного гнезда до требуемого размера.

Второй вариант обеспечивает снижение нагрева корпуса проигрывателя горячим отопителем салона, обеспечивается комфортное управление функциями. Но при этом ухудшается вентиляция и возникает риск нагрева головного устройства прямыми солнечными лучами.

На ВАЗ-2106 единственным местом для монтажа является центральная консоль, которую требуется подрезать под стандартный размер 1DIN. Головное устройство крепится при помощи металлической шахты, которая размещена в панели приборов. Схема фиксации шахты одинаковая для ВАЗ-2106 и 2107 — при помощи отогнутых язычков.

Возможен монтаж оборудования стандарта 2DIN, которое располагается в перчаточном ящике.

Для фиксации устройства требуется изготовление корпуса, управление осуществляется выносным проводным пультом или по радиоканалу. Допускается монтаж головного оборудования в ногах переднего пассажира, но подобная схема используется редко из-за риска повреждения магнитолы.

Установка головного устройства

Все современные ГУ для подключения кабелей питания и акустических проводов используют стандартный разъем ISO (международный унифицированный стандарт электротехники).

После установки корпуса автомагнитолы в выбранное место, все кабели нужно закрепить в прямоугольную колодку, подходящую к этому разъему. Буквенные маркировки выходов автомагнитолы различны, их нужно искать в инструкциях производителя аппаратуры. Если в существующей проводке применяется разъем другого типа, купите переходник для разъема ISO.

Лада 2107 ❆ Снежка ❆ › Бортжурнал › Установка магнитолы в штатное место

Продолжу тему вчерашней записи об установке центральных дефлекторов. Сегодня решил установить магнитолу на штатное место.

Процесс установки:

Снимаем крышку-заглушку, вынимаем , кнопки, часть на которой установлены часы.

Откручиваем «бороду» и снимаем её. Процесс снятия не сфотографировал полностью, опишу полноценно обратную установку.

Примеряем к центральной части рамку крепления магнитолы, помечаем и вырезаем.

Вырезать можно чем угодно, я сделал обычным лобзиком.

А вот основную часть бороды лобзиком не получилось вырезать, вырезал отдельно пилками от лобзика, пассатижами и потом немного выравнивал напильником.

Устанавливаем обратно «бороду», прикручиваем сверху две гайки головкой на 10;

Подключение магнитолы к сети питания ВАЗ 2107

Штатное подключение магнитолы ВАЗ 2107 через замок зажигания неудобно тем, что радио и проигрыватель можно слушать только при включенном моторе. Конструкторы выбрали такую схему подключения из соображения увеличения ресурса аккумуляторной батареи. Чтобы подключить новую автомагнитолу таким же способом, можно использовать штатную электропроводку. Но учтите, что при таком подключении усовершенствованные ГУ, такие как «Пионер», KENWOOD, Alpine, Hertz, при запуске двигателя могут сбрасывать новые настройки. Действительно, более логичное подключение магнитолы напрямую к аккумулятору ВАЗ 2107 может посадить изношенную аккумуляторную батарею. Чаше всего это бывает, когда водитель забывает выключить на ночь тихую музыку. Чтобы избежать этого недостатка, в желтый провод питания от АКБ врезают кнопку ручного выключателя питания. Штатный предохранитель магнитолы ВАЗ 2107 в блоке защитных устройств не предусмотрен. Чтобы установить защиту на резервное место в блоке предохранителей, нужно перестраивать электрическую схему. Проще купить силовой кабель, в который вмонтирован предохранитель. Для нормальной защиты магнитолы от сильных пусковых токов и коротких замыканий достаточно ножевого предохранителя на 20 ампер. Для расширения акустической системы, переноса места установки, монтажа сложных ГУ любитель акустического тюнинга должен освоить навыки работы автомеханика, радиотехника, электромонтажника. Если у вас нет уверенности в своих силах, лучше обратиться к профессионалам автомобильной акустики.

Лада 2106 › Бортжурнал › Авто вкл/выкл магнитолы в ВАЗ 2106.

При стандартном подключении магнитолы от замка зажигания и аккумулятора провода постоянно под напряжением. При этом некоторые магнитолы садят акуум если не снять панель. С аккуумулятором у меня лично проблем не было, но все же я захотел уйти от жигулевского подключения. Нашел несколько статей подключения, схемы, прикупил (одолжил) необходимое и принялся воротить. Два дня ушло на подключение вот по этому способу .

Источник

Ставим магнитолу в ваз классику

Данная статья будет полезна для тех, кто решил поставить автомагнитолу на ВАЗ классику.

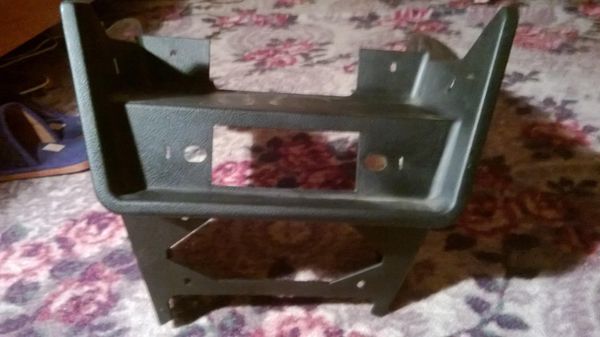

При покупке новой «бороды» на ней разъем с завода идет под радиоприёмник, но в какой в наше время радио приемник-то?

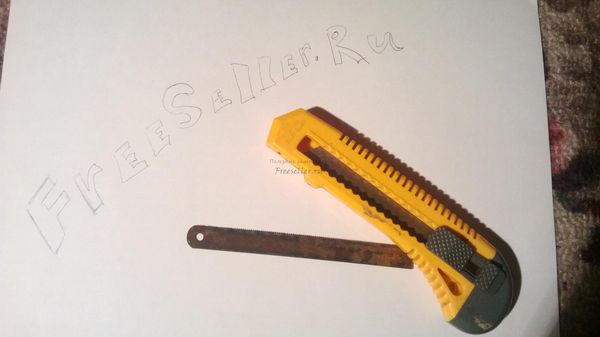

Для работы нам понадобится:

• сама «борода»(у меня новая, только с магазина);
• канцелярский нож;
• полотно от пилки по металлу;
• наждачная бумага;
• напильник.

Итак, при покупке «бороды» на классику там разъем под радиоприемник, магнитола не влезет. На фото видно, «борода» чисто новая еще на фото, без всяких переделок.

Сначала меряем габариты магнитолы, размечаем на «бороде» где вырезать будем.

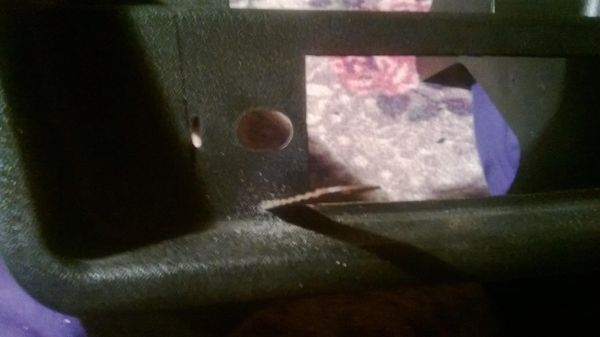

Потом берем полотно от пилки по металлу и начинаем выпиливать по начерченным линиям, я чертил фломастером.

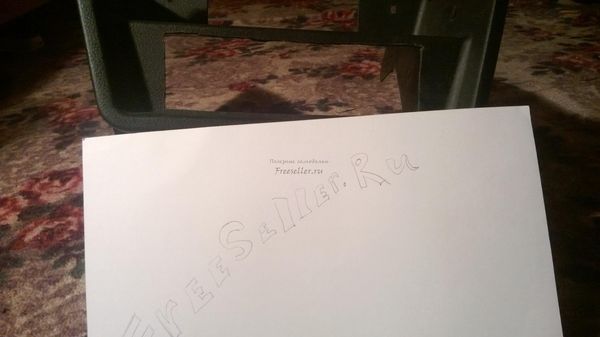

После как вырезали полотном по любому останутся «косяки» если большие то напильником корректируем, после наждачной бумагой все подравниваем, чтобы было гладко и красиво.

Гнездо готово, теперь устанавливаем саму магнитолу.

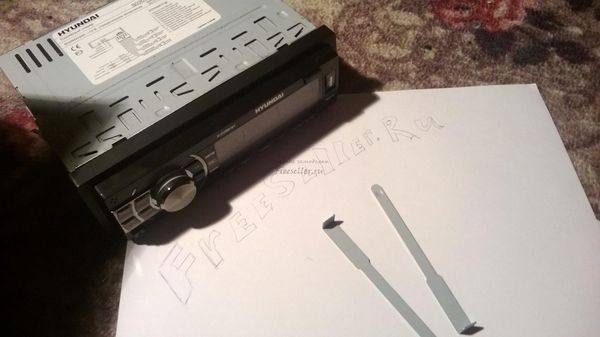

С магнитолой идут обычно лопатки и щиток фиксирующий магнитолу, лопатки нужны для того, чтобы доставать магнитолу с щитка. Так как я не нашел куда вставляются лопатки (а они как я понял вообще вставляются у меня только при полностью разобранном переде) я просто отогнул фиксирующие железки, вот они на фото.

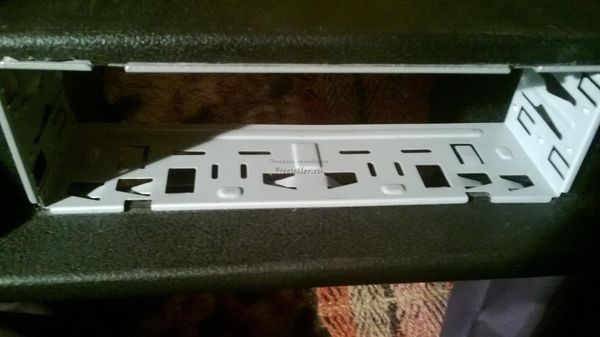

И снял щиток фиксирующий магнитолу.

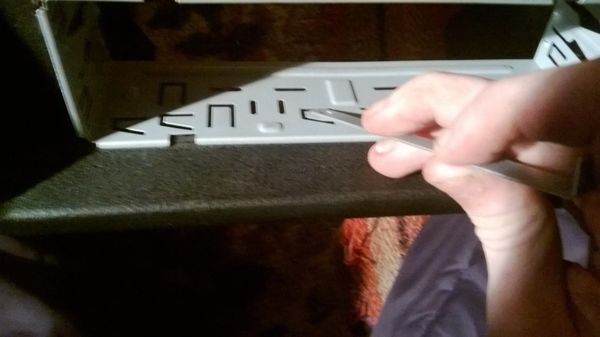

Потом эти «язычки» что отогнули, загибаем обратно внутрь (не сильно) и вставляем щиток в гнездо для магнитолы.

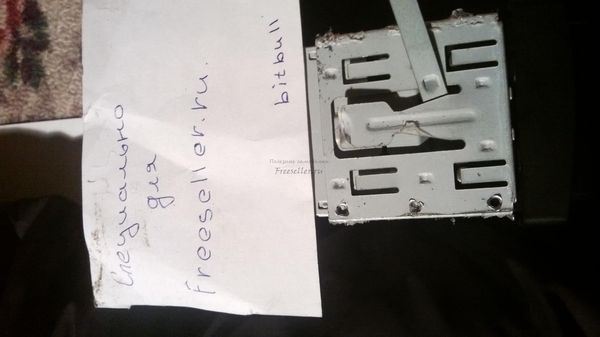

В щитке есть еще «язычки», которые фиксируют щиток изнутри. Их мы тоже отгибаем, для надежности конструкции.

Отгибаем побольше язычков, можно все как я сделал, можно выборочно.

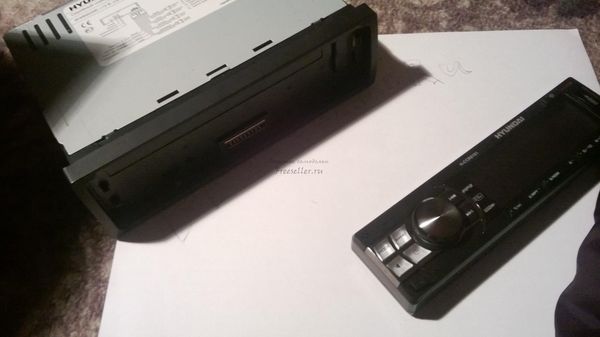

Если у вас съемная передняя панель в автомагнитоле, её снимаем, чтобы не повредить во время установки.

Теперь саму магнитолу аккуратно задвигаем в щиток, который уже установлен и зафиксирован.

Задвигаем магнитолу до конца, до небольшого щелчка.

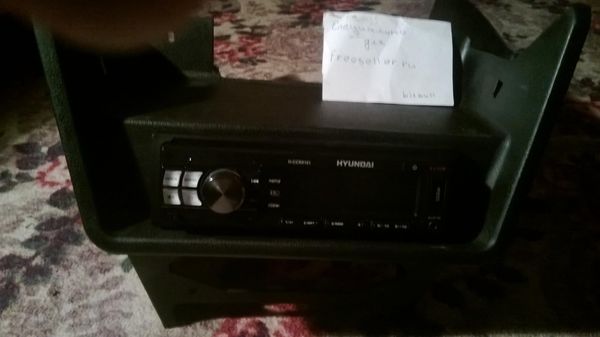

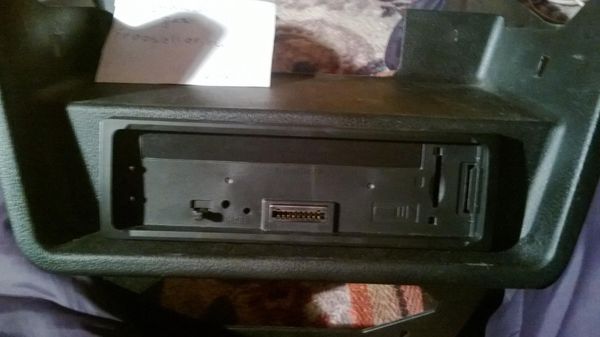

Магнитола надежно стоит и хорошо зафиксирована, теперь ставим нашу панель, которую сняли.

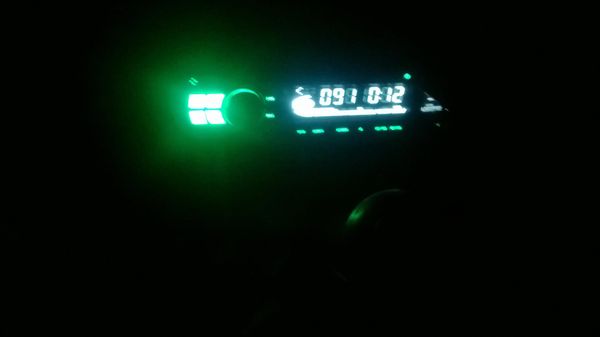

Всё, готово! Наша магнитола установлена, но ее нужно еще подключить.

В комплекте с магнитолой идет обычно жгут проводов, который вставляется сзади в специальное гнездо в магнитоле, и в итоге торчащие провода подключаются дальше.

Источник

Установка магнитолы и акустики в ВАЗ 2103

• Тема закрыта

#1 apache

• Откуда: Краков
• Авто: Mercedes Benz A-Class

Краматорск. Июль 2007 г.

Как-то надоело мне радио, которое стояло в машине. «Былина». Диапазон, средние волны, длинные, и УКВ. На УКВ ничего кроме «Первого канала национального радио» и не ловило. ФМ-мом ваще не пахнет.

А одно время хочется и какую-то хорошую музычку послушать, и новости, и поскакать с одной радиостанции на другую. А потом и диск вставить, с каким-то очень злым «Металлом», шоб аж асфальт гудел… +)

И поехал я в магазин «Эльдорадо», который недавно открылся у нас в городе. Выбор упал на магнитолу Sony CDX – GT210. Мощность – 45 Ватт, на 4 системы.

Магнитолу я уже присмотрел, ещё в Киеве, а вот что меня больше всего волновало: станет-ли она на место? Потому как некоторые владельцы «троек» и «шестёрок» говорили что у них она не залазила, упиралась в воздуховод. Другие говорили что: «Всё нормально у меня установилось. Без гвоздей и молотка…»

И вот пришёл я в магазин, смотрел на магнитолы на стенде. Подошёл консультант. Я ему рассказал что мне нужно. *Акустику я решил ставить только сзади, т.е. только 2 системы. Динамики в двери ставить не хотелось, жалко было дырявить «раритетную» обшивку. *

Показал он мне овальнообразные динамики: Sony X-Plod XS – F 6925. Мощность 60 ватт… По моему… Гы-гы, уже и не помню… *Ещё меня больше всего волновало, пролезут магниты в круглые отверстия, которые находятся в кузове авто на задней полке? Продавец сказал что, если не влезут – купи «подиумы», поставь их туда, и не мучайся. Про подиумы я думал ещё раньше. Просто, если монтировать динамики в родную полку – звук будет идти в заднее стекло, а если с подиумами – звук будет направлен в салон. Проверил я в магазине эту магнитолу, и калошки. Купил, поехал домой.

На следующий день я выгнал машину из гаража, и принялся за работу. Помогоал дедуля, и даже пёс Жучок. +)))

В основном старался делать всё сам. Если что-то совсем не так — просил деда, и тот не отказывался. Ему наоборот было интересно, шо оно такое, и с чем его едят +) *Первым делом я решил поставить магнитолу. Стал демонтировать старое радио «былина» из «бороды». Открутил бороду, снял радио.

*

Далее, расширение окошка в бороде, для «гамнитолы». Воспользовался маленькой пилой.

Выпилили (и за одно с дедом по рюмке выпили). Выглядело всё это вот так.

Дальше. Установка магнитолы. С самого начала, я не знал, что сначала нужно установить железный «кожух» в «бороду», подогнуть крепление, а затем ставить магнитолу. Её вставляешь, она защёлкивается.

Но, почему-то я не обратил в инструкции на это внимания, и стал творить что-то непонятное. Стал крепить магнитолу, примерно так, как было закреплено радио «Былина»… Потом до меня дошло. Я сделал так как было нужно. Всё стало на своё место, без гвоздей и молотка. Всё просто, и понятно.

Магнитола вставляется в «кожух», защёлкивается. Что-бы её вынуть – нужно с двух сторон вставить металлические ключи, после того как они зафиксируются, и щёлкнут – за них тянешь, и вынимаешь аппарат.

Так, магнитолу установили. Далее. Как нам её подключить? Тут-же куча проводов. Ага, это 4 провода на заднюю систему, а это 4 на боковую. Боковая нам не нужна, нужна задняя… А вот, где + и — ?

Нашёл я их, проверив провода тестером. « — » — у нас пошёл на массу, а « + » — воспользовался тем же плюсом, к которому была подключена «Былина». Провод « + » у нас шёл через предохранитель. О предохранителе мне ещё в автоклубе говорили, обязательно нужно его ставить. Мало-ли что? Где-то коротнёт – и усё. Баста, карапузики! +)

Так. Вроде бы магнитола у нас установлена. Теперь – акустика. Принято решение съездить на авто-рынок, и купить заднюю акустическую полку с подиумами.

Поехали с дедом. Нашли мы её там. Стоила она 75 грн. Но, мы выторговали её за 70. Ещё батя подошёл, благодаря ему мы купили её на 5 грн. Дешевле. Мелочь, а приятно. +) Полка подошла. Как родная. За одно купили новые свечи, и ещё всякую мелочь. Поехали домой.

Борода снята, полка под бардачком бъётся о колени, всё гремит, провода болтаются…

По пути заехали на разборку, что там-же, на Ясногорке. Решил я заменить старые выгоревшие отражатели на задних фарах. На базаре не нашёл. Пришлось на разборку ехать. На разборке тоже не оказались… Ну, и поехали мы домой. Приехали. Стали примерять динамики. Всё подходит, осталось вырезать дыры, и вмонтировать их в новую полку. А полку на место.

Вырезали мы с дедом дыры… Вот что у нас вышло

Потом, просверливание дырочек, для шурупов. Вот как.

Ну, а теперь ставим динамики.

Теперь попробуем поставить готовую полку с динамиками на место. Дело в том что магниты динамиков всё равно чуть чуть торчат, и полка сидит на них. Упирается. А как мне не хотелось вырезать дырки в каркасе автомобиля. Пришлось…

Снимать заднее стекло? Бред. Там уже резина сухая, головомойка ещё с этим стеклом… Так попробую. Пометил место, где нужно прорезать. Болгарки нет… Сначала ножницами. Резал, резал. А потом стал рвать этот «мяталл». Рвал, рвал. Часа наверное полтора. Готово.

Некрасиво получилось, но, ничего. — Кто там заглядывать будет? – посмеялся дед с папросой, проходивши мимо. – Закрасишь, и всё… Чуть-чуть выгнулось. Молотком подстучал, нормально. Краска пошелушилась…

Так, теперь вторая дырка. Та-же самая операция. Готово.

(дырка после закраски)

Полка села на место. Хорошо, что магниты не сидят на металле, потому как звук мог-бы быть совершенно другим. Закрашиваем дырки, да-бы избежать коррозии.

Это было невозможно. Лёжа в багажнике. За одно и прибрался +)))

Теперь проводка проводов от динамиков.

И опять-же не хотелось сдирать ковёр. Решили провести мы провода «проводником». (проволочкой). Тут дедуля помог. Захватили провода проволокой, и в слепую, под ковром вывели их под «бороду». Готово. Намучались здорово. +)

Вечер, пора кушать, мыться, машинку в гараж, и спать…

Утро. Краска на железе уже высохла, можно ставить полку с динамиками. Что-бы ничего не дребезжалко, подложили под полку тот самый ковёр, который был там и раньше. Просто проделали в ковре небольшие отверстия, для проводов от динамиков.

Полка стала. Динамики подключаем. Ставим спинку, нижнее сидение.

Купив в городе специальные переходники, для подключения магнитолы, мы их запаиваем на провода « + », « — », и провода подключения колонок. Дело в том, что в комплекте магнитолы была только вилка для подключения. А куда её подключишь в таком «раритетном» авто? Вот, и купил батька в городе эти переходники. За это ему «сипабо» +)))

Ставим бороду на место. Подключаем магнитолу. Подключаем «колошки». Подключаем провод антенны

Антенной у нас служит задний бампер, потому как наружной антенны пока что нет. Но, до неё дело всё таки дойдёт. Когда нить +) Прячем провода, что-бы ничего не болталось, и не гремело. Вставляем магнитолу на место.

Всё готово. Можно пробовать. На торжественное включение музыки в ВАЗ 2103 сбежались все. И батя, и мама, и бабушка с дедушкой. Включаем массу. Врубаем Музычку.

РаботаеДДТ. Эх, теперь как говорится, хавайтесь! +)))

Радио работает, диски тоже вертятся. Звука хватает вполне, и при чём звук я от себя скажу, просто офигенный. Не наврал Артур (продавец). Он мне ещё в магазине сказал, когда упаковывал всё, и видел что я волнусь как их ставить буду:
— Ты главное постарайся их поставить. Лупасить будут, ошизеешь! Я те точно говорю, у меня корешь с такими ездит на «копейке», и ни разу не жаловался…
Бабушка первым делом сказала что он будет аккумулятор садить здорово. Дед тоже посмотрел, посмотрел и ушёл. Потом из за этого аккумулятора я с ними переругался страшно. Ведь старикам-то ничего не объяснишь, они привыкли к тому что раньше было, и есть. Почему я это рассказываю? А потому как прошла неделя после установки магнитолы, и дед послушав её, решил вернуть своё старой радио на место. +)))) Не смейтесь товарищи, не снимать новую, и ставить старую. Он придумал самый простой вариант. Прикрепил он эту старую «Былину» под переднее водительское сидение. Деду-же надо что-бы было «Национальное Радио». А на ФМ его нет, как не ищи…

Даже фотка есть, как дедуля ставил радио, но, не нашёл. И думаю, это не страшно. Тут и так фоток по самые помидоры +))) Вот такая фигня.

От себя добавлю, и подведу итог.

Намучались с этим я, да и дед страшно. Я не думаю что какие-нить Американцы или мажоры которым всё делают в сервисе знают какая это головомойка. Но, проделав такую работу, я теперь эту тачку изучил вдоль, и поперёк. Хотелось что-бы эта статья как-то помогла начинающим владельцам ВАЗ 2103 и ВАЗ 2106. Потому как это почти одно и тоже. Не бойтесь ничего. Делайте, только прежде чем делать 100 раз измерьте.

И ещё напомню то что все и так знают: пожалуйста, не слушайте музыку очень громко на опасных участках дороги. Будь ты крутым водителем, всегда найдётся урод, который выедет навстречу. А музыка иногда заглушает всё что творится за окном.

Берегите себя, и своих железных «братьев»!

Большое спасибо Артуру (продавцу), родителям, дедушке с бабушкой за предоставленный для таких опытов «аппарат», ребятам из автоклуба ВАЗ 2101, и ребятам из автоклуба ВАЗ 2103!

Источник
