Разборка наружного зеркала заднего вида Рено Дастер
Разбираем наружное зеркало заднего вида для замены отражающего элемента зеркала с элементом обогрева, блока мотор-редукторов или облицовки зеркала.
Работа показана на левом зеркале, на правом зеркале операции выполняем аналогично.
При низкой температуре окружающего воздуха, чтобы не расколоть отражающий элемент, рекомендуем снять зеркало и прогреть его бытовым феном или отогреть в помещении.
Для замены отражающего элемента зеркала с элементом обогрева поворачиваем отражающий элемент до упора вниз.
Отверткой отжимаем фиксатор отражающего элемента и, потянув элемент на себя,
…выводим его из корпуса зеркала.
Для наглядности показываем отжатие фиксатора на снятом отражающем элементе.
Отсоединяем два наконечника проводов от контактов элемента обогрева…
…и снимаем отражающий элемент зеркала с элементом обогрева.
Устанавливаем отражающий элемент зеркала с элементом обогрева в обратной последовательности.
Для замены блока мотор-редукторов снимаем отражающий элемент зеркала.
Ключом Torx Т-10 отворачиваем три самореза крепления блока к корпусу зеркала.
Выводим блок мотор-редукторов из корпуса зеркала.
Отверткой отжимаем два фиксатора колодки проводов…
…отсоединяем колодку от разъема блока…
…и снимаем блок мотор-редукторов.
Устанавливаем блок мотор-редукторов в обратной последовательности.
Для замены облицовки зеркала снимаем отражающий элемент.
Сжимаем три пары фиксаторов облицовки…
…и снимаем облицовку, преодолевая сопротивление еще двух фиксаторов (показаны стрелкой).
При установке облицовки вставляем фиксаторы облицовки в отверстия корпуса зеркала и нажимаем на облицовку до защелкивания фиксаторов.
Источник
Модернизируем зеркало Рено Дастер
Обычно владельцы автомобилей редко задумываются о том, чтобы поменять зеркало заднего вида, поскольку заводские спроектированы с учетом дизайна модели и для максимального удобства водителя.
Причины для замены.
Но на практике довольно часто возникают ситуации, когда необходима замена:
- Повреждение в результате хулиганства
- Попадание в дтп
- Износ, повреждение в результате неаккуратной езды
- Тюнинг для улучшения характеристик.
На данный момент на рынке существует большое количество аксессуаров подходящих к Рено Дастер. Поэтому, если возникла необходимость в замене штатных зеркал на новые можно без труда подобрать наиболее походящий вариант.
При выборе необходимо обращать внимание не только на функционал, но и на размер. Существуют боковые зеркала Рено Дастер с панорамной, асферической поверхностью, которые способны при сохранении общей площади зеркала обеспечивать более широкий угол обзора. Единственным минусом может быть то, что помимо едущих сзади машин в них будут отображаться соседние полосы движения, тротуар с пешеходами и прочее, что потребует от водителя повышенного внимания и концентрации.
На некоторых моделях используются стекла с функцией автоматического затемнения. Обычно такие зеркала ставят вместо салонного, поскольку оно имеет сложную структуру, которая привередлива к погодным условиям. Но они хорошо помогают защититься от света фар едущих сзади автомобилей.
Кроме того, пользуются популярностью модели боковых зеркал с функцией повторителей сигналов. Это помогает быть более заметным в потоке автомобилей и избегать аварийных ситуаций.
Салонное зеркало с дисплеем
Последнее время все больше автолюбителей предпочитают замещать салонное зеркало Рено Дастер на альтернативное, со встроенным дисплеем, чтобы иметь возможность подключить видеорегистратор или камеру заднего хода.
Внешне оно ничем не отличается от обычного зеркала, но при включении задней передачи автоматически включается встроенный дисплей, позволяющий вывести на него все, что находится позади авто.
При выборе модели следует обращать особое внимание на габариты девайса. Обычно оно имеет большую площадь чем штатное зеркало Рено Дастер для того, чтобы иметь возможность распределить внутри необходимые микросхемы и дисплей. Но во время эксплуатации можно столкнуться с тем, что водительский или пассажирский козырек не будет открываться полностью, цепляясь за него.
Для подключения используются провода, идущие в комплекте. Чтобы провода не мешали лучше всего их провести через стойку рядом с лобовым стеклом. Обычно используется расположенная со стороны водителя.
Подключение производиться строго в соответствии со схемой идущей в комплекте с устройством.
В зависимости от модели неободимо производить подключение в блок предохранителей либо в жгут проводов, подходящих к нему.
Крепление для камеры.
Крепление камеры заднего вида выполнено в виде скобы, которая ставится под штатной лампой подсветки заднего номера.
Чтобы спрятать провод, нужно подпилить плафон таким образом, как показано на рисунке, либо заменить его на специальный, имеющий специальную площадку для камеры заднего вида.
Для подключения камеры необходимо протянуть специальный провод от задней двери до блока предохранителей. Основная трудность заключается в протаскивании кабеля через гофру между дверью и потолком. Чтобы упросить процесс можно воспользоваться специальным пластиковым кондуктором, а для лучшего скольжения кабеля внутри гофры брызнуть внутрь силиконовой смазкой или WD-40.
Если подключение было выполнено правильно, то при включенном зажигании и задней передаче будет происходить автоматическая активация дисплея в зеркале заднего вида.
Если он включается, но картинка не четкая или вместо нее горит синий экран, значит провода питания подключены правильно, но поврежден видеокабель, ведущий от камеры к зеркалу. Скорее всего он может быть перебит при неправильной протяжке в районе задней двери. Но перед тем как полностью прокладывать новый провод лучше убедиться в его неисправности подключив новый «по воздуху», без прокладки в кабель-канал.
Источник
Подогрев и обогрев зеркал Рено Дастер
Установить подогрев зеркал на Рено Дастер можно в нашем сервисе. По времени, это занимает 6-8 часов. Корпус полностью разбирается, производиться частичная разборка нижней и боковых частей торпедо и центральной консоли. Провода протягиваются к элементам и на питание и выводится все это на кнопку обогрева заднего стекла через реле.
Установка обогрева зеркал на Рено Дастер не роскошь, а вынужденная необходимость. Опция увеличивает безопасность и создает комфорт при езде, особенно в зимнее время суток и во время дождя. Элементы нагрева, монтируются в корпус штатного зеркала. На некоторых моделях, возможна установка нештатного зеркального элемента с обогревом. Это несколько удорожает общую стоимость по комплектующим, но делает дешевле саму работу.
Стоимость:
| Варианты | Цена |
|---|---|
| Установка элементов | от 4300 руб. |
| Установка готовых стекол | от 5500 руб. |
Где установить в Санкт-Петербурге:
В стоимость входит работа по монтажу, комплект проводки, реле и сами нагревающие пластины.
Когда делать:
— вышла из строя штатная система;
— с завода не предусмотрено такой опции.
Источник
Установил элементы наружных зеркал с подогревом — Renault Duster, л., года на DRIVE2
Единственным минусом боковые зеркала с подогревом на рено дастер быть то, что помимо едущих сзади машин в них будут отображаться соседние полосы движения, тротуар с пешеходами и прочее, что потребует от водителя повышенного внимания и концентрации. На некоторых моделях используются стекла с функцией автоматического затемнения.
Обычно такие зеркала ставят вместо салонного, поскольку оно имеет сложную структуру, которая привередлива к погодным условиям. Но они хорошо помогают защититься от света фар едущих сзади автомобилей.
Кроме того, пользуются популярностью модели боковых зеркал с функцией повторителей сигналов.
Зеркальный элемент Рено Дастер правый асферический с обогревом
Это помогает быть более заметным в потоке автомобилей и избегать аварийных ситуаций. Салонное зеркало с дисплеем Последнее время все больше автолюбителей предпочитают замещать салонное зеркало Рено Дастер на альтернативное, со встроенным дисплеем, чтобы иметь возможность подключить видеорегистратор или камеру заднего хода. Внешне оно ничем не отличается от обычного зеркала, но при включении задней передачи автоматически включается встроенный дисплей, позволяющий вывести на него все, что находится позади авто.
При выборе модели следует обращать боковые зеркала с подогревом на рено дастер внимание на габариты девайса.
Обычно оно имеет большую площадь чем штатное зеркало Рено Дастер для того, чтобы иметь возможность распределить внутри необходимые микросхемы и дисплей. Но во время эксплуатации можно столкнуться с тем, что водительский или пассажирский козырек не будет открываться полностью, цепляясь за. Для подключения используются провода, идущие в комплекте. Чтобы провода не мешали лучше всего их провести через стойку рядом с лобовым стеклом.
Обычно используется расположенная со стороны водителя. Подключение производиться строго в соответствии со схемой идущей в комплекте с устройством.

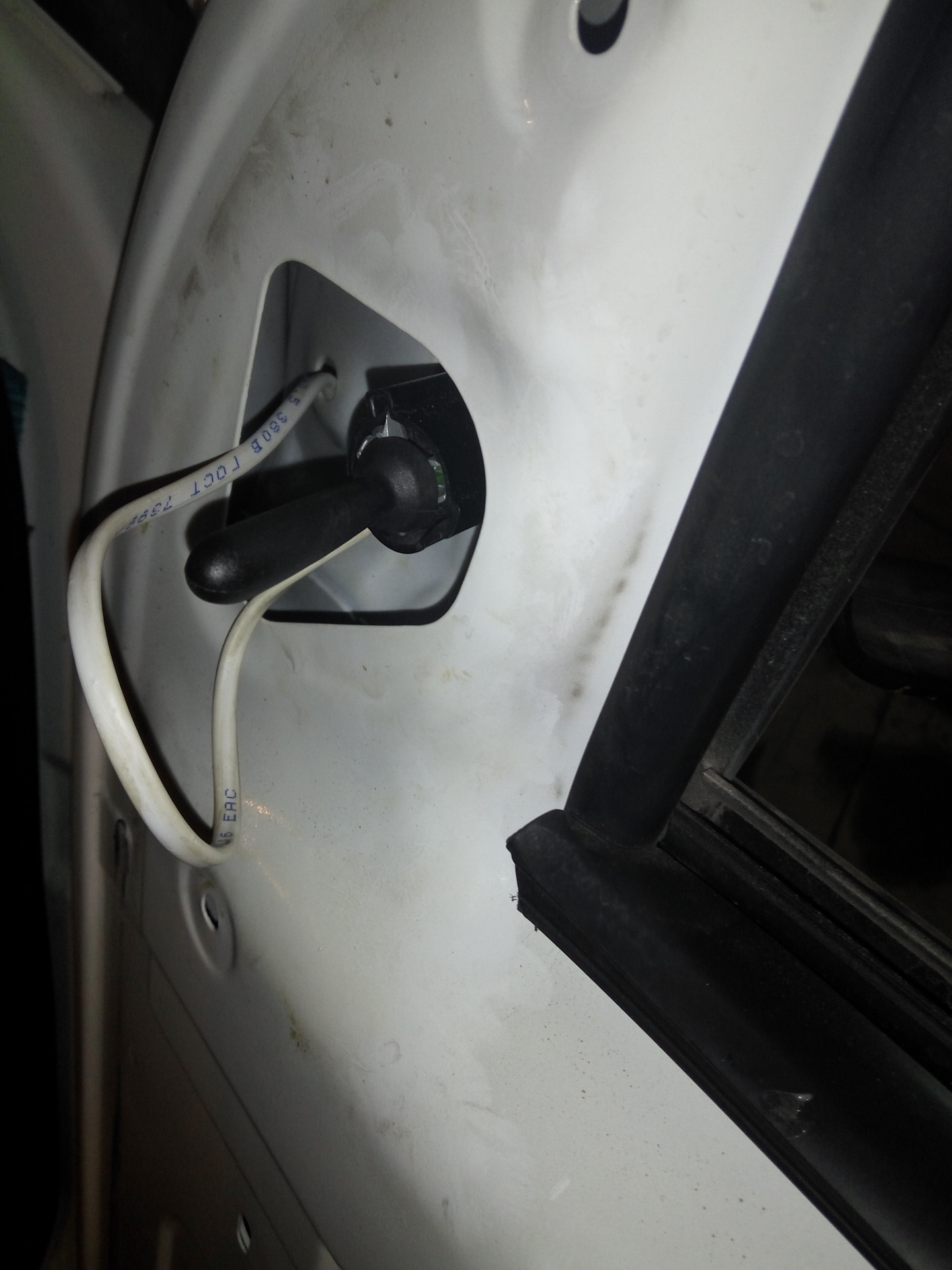

Разобрав зеркальные элементы, монтируем обогрев: Устанавливаем подогрев зеркал на зеркальные элементы и собираем на заводской скотч-пленку если Вы ее сохранили. Проводим проводку из зеркал.
Ничего нигде сверлить не нужно — места, где проходят тросики, более чем достаточно. В двери зачищаем площадки под массу и выводим массу. Вскрываем его и щупаем толстый белый провод.
Модернизируем зеркало Рено Дастер
Это и есть провод обогрева заднего стекла. Изолируем и собираем. Проверяем питание Рено Дастер на обогрев зеркал щупом led: Устанавливаем зеркала в сборе. Проводку соединяем до установки зеркал в сборе на авто и прячем провода. Собираем карты Рено Дастер. Греем феном панели, снимаем клопы с пенок дверей и вставляем обратно в карты клопы полное г-но и поэтому прикупите штучек 5 новых, если решитесь на подобные манипуляции.
