Обзор и тестирование корпуса Zalman Z3
Независимый обзор корпуса ZALMAN Z3 PLUS.
Боковое окно для обзора внутренностей ПК присутствует, что является не мало важным фактором при выборе корпуса. Большой плюс- это его размер, так как видимость распространяется только на основные его части ( охлаждение процессора, видеокарту, оперативную память, и не малую часть материнской платы ). Облегчает работу при сборке ПК, меньше заморочек с кабель-менеджментом, часть проводов можно спрятать в невидимую часть корпуса.
Цвета . Данная модель корпуса была выпущена в двух цветах: белый и черный.
В нутренние стенки корпуса окрашены в тот же цвет что и снаружи.
П ередний кулер у корпуса имеет синюю подсветку. (штатная).
Н ижнее расположение блока питания повышает удобство подключения компьютера к сети. ( особенно если вы решите его поставить на стол )
Б оковые крышки имеют выпуклость, что повышает удобство в незаметной укладке проводов.
Характеристики и особенности:
Форм-фактор — ATX, mATX что дает нам больше пространства для экспериментов и возможно будущего апгрейда.
Габариты (ШхВхГ) — 192x465x430 мм. Такие размеры в современных реалиях, практически эталон стандарта.
Материал корпуса выполнен из толстой стали. Как бы громко слово "толстой" не звучало, но в сравнении со всей линейкой корпусов ZALMAN серии T и Z, в этой модели толщина боковых стенок намного больше, соответственно и крепче и тяжелее ( 6 кг ), ещё один не маловажный плюс данного корпуса.
Вентиляторы в этом корпусе присутствуют в количестве 4 штук. + одно место для 120 мм вентилятора свободно. 1 вентилятор на задней стенке, 2 вентилятора расположены по верхней крышке и 1 на передней панели с синей подсветкой.
Е сть кнопка управления вентиляторами, но если быть честным у неё всего два режима, в которых я так особо и не увидел большой разницы ( точнее вообще не какой разницы ).
Разъемы на лицевой панели USB 3 штуки, включая один высокоскоростной USB 3.0, наушники и микрофон 3.5 и вот ещё один повод купить данный корпус. Расположение данных разъемов и USB в совокупности с кнопками ( включение и ресет ) находятся сверху, это очень удобно когда компьютер находится на полу, не нужно нагибаться для того что бы вставить с первого раза флешку в нужный разъем правильной стороной.
У добное креплении под SSD и 4 отсека под HDD 3.5"
В есь корпус защищен пылевыми фильтрами из вспененного полиуретана. Данные фильтры нужно чистить один раз в 3-5 мес. В зависимости от запылённости помещения. Главное чтобы меньше пыли было на комплектующих, так как пыль в большом количестве имеет свойство накапливать статическое электричество, что может повлечь за собой сбои в работе и полному выводу из рабочего состояния ваших деталей.
Крепление для видеокарты! на этом стоит заострить особое внимание. Данное крепление служит как подпорка под видеокарту. Она нужна для того чтобы, игровые модели видеокарт, которые имеют внушительный размер и вес, не провисали. Провисание видеокарты в ПК, приводит к скорому выводу из строя материнской платы и возможно самой видеокарты. К сожалению ZALMAN Z3 PLUS один из не многих корпусов обладающий данной, очень нужной, штукой. Многие корпуса, у которых ценник переваливает ( простите за мат ) за 10 т.р, не потрудились встроить в свой корпус, столь необходимую пластиковую палочку.
Источник
Сборка компьютера и обзор — Zalman Z3 Plus
Доброго времени суток, вашему вниманию представляется небольшой обзор и тестирование корпуса от южно-корейской компании Zalman. Описывать историю создания и общие достижения компании смысла не вижу, скажу лишь то что на протяжении долгого времени она занимала лидирующие места в сегменте охлаждения компьютерных комплектующих, за что полюбилась многим пользователям. Обзор будет написан с оглядкой на сборку Zalman Z5plus, Z9plus, Z12plus. Так вот начнем.
Данный обзор сделан на базе очередной сборки конфигурации через ДНС Ангарск 10 мк-он, собственно героем данного опуса является новейшая модель, младшая в текущем ряду, корпуса — Zalman Z3 Plus.
Внешний вид:
Корпус нам достался с витрины, о коробке речи не идет, кое-где были царапины, но на «ходовые» характеристики это не влияет.
Собственно вот он наш красавец:
Сразу стоит отметить, что корпус сам по себе меньше своих старших братьев, но от этого не становится грустно. Создается впечатление отполированной и качественной конструкции, нет никаких острых или необычных краев, за что бы цеплялся взгляд, кроме разве что оригинальных выштамповок на боковинах и большому окну из плексигласа.
Комплект поставки
Сильно много писать тут нечего, в комплекте с корпусом идет книжка-руководство пользователя и белая коробочка, в последней находятся:
• 4 пары L+R-салазок для накопителей 3.5″
• Пакетик с винтиками, стойками и прочим крепежом
В целом стандартный спартанский набор, собственно рассчитывать на большее и не приходится.
Внутреннее устройство
В общем то смотреть больше не на что, снимаем боковины, морду, верхнюю крышку (по желанию, через нее же открывается доступ к верхним вентиляторам и пылевому фильтру). Перед нашим взором открывается стандартный кейс, пользователи владеющие Zalman Z5 испытают резкое чувство дежавю, внутреннее устройство скопировано практически один в один (что означает определенный плюс), но с исправлением детских болячек старшего брата.
Качественных фото не сохранилось (ушло в отбраковку), поэтому описание будет текстовым. Собственно что представляет собой внутреннее убранство малыша Z3plus:
• Несъемная 3.5″ корзина, развернутая поперек корпуса на 4 х 3.5″ устройства
• Одно посадочное место для установки SSD-накопителя или прочих устройство 2.5″
• Стандартный поддон, с перфорацией и возможностью установки плат форм-фактором до E-ATX
• Нижнее расположение блока питания с горизонтальной ориентацией
• Огромный вырез под бэкплейт, для легкого монтажа системы охлаждения CPU
• 7 слотов расширения
• Входные/Выходные отверстия для шлангов СВО
Отдельно стоит отметить непонятную «фиговину» идущую от верхней части корпус до самого низа, это ребро жесткости, которое призвано обеспечить поддержку для тяжелых карт расширения, как например видеокарты с 2х и 3х слотовыми системами охлаждения.
К ней мы вернемся позже, пока просто демонтируем.
В целом все как у настоящего современного корпуса. Единственное шасси по моему мнению шаткое, металл ощутимо тоньше, чем на старших моделях, но это не особая проблема. Тем более все оправдывает демократичная цена (1890 рублей в ТехноПоинт Иркутск. ), в этом сегменте у данного корпуса просто нет достойных конкурентов.
Интерфейсы
На лицевой панели корпуса присутствуют:
• 2 х USB2.0 — с внутренним подключением
• Разъемы фронтальной аудиопанели (наушники, микрофон)*
• Кнопка Включения питания и перезагрузки
• Двухпозиционный контроллер оборотов вентиляторов (далее «реобас»)
*отдельно отмечу, что поддержки AC’97-кодека нету, только HD Audio — для современных мат. плат не критично
Особенности сборки
Расписывать весь процесс не вижу особого смысла, все по стандарту, собираем провода в отдельные «пучки», ставим блок питания — продеваем провод питания CPU сквозь монтажное отверстие (которое стало больше, чем в старших аналогах — за что отдельное спасибо инженерам Zalman) в северо-западном конце поддона. Монтируем мат. плату в корпус, ставим кулер и прочее-прочее-прочее. Хочу заострить внимание на деталях и к сожалению минусах. Так вот — самый главный косяк данного корпуса — катастрофически малое пространство от правой боковой крышки до стенки поддона, красиво спрятать провода можно, но закрывать после этого боковину отдельный цирковой номер. В остальном все очень даже неплохо, как уже было сказано поддон получило гораздо больше перфорированных решеток, вместо заушин, это намного облегчает задачу по монтажу проводов стяжками.
Прокладываем кабели — стягиваем, закрываем крышку. С помощью выштамповки на правой боковине делать это стало ощутимо проще, требуется немного сноровки и терпения (у автора получилось закрыть все это добро за 1.5 минуты). Однако если бы я сразу учел особенности конструкции и прокладывал кабели согласно этим особенностям — все было бы намного проще.
Монтаж дисковой подсистемы осуществляется, как говорилось выше в несъемную корзину 3.5″, с использованием специальных салазок, которые в данном изделии делятся на два вида — L (с уголком) и R (без оного), т.е левая и права соответственно. Крепим салазки на жесткий диск и вставляем его в корзину — все гениальное — просто!
Монтаж SSD производится похожим образом, только в роли салазок выступает сам корпус, зацепили за выступ — положили, закрутили два винтика — готово. Стоит отметить, что по сравнению с Zalman Z5 Plus крепеж поднят на 5 мм, что облегчает задачу по подключению. И я уже не говорю об архаичном и убогом подключении в Zalman Z9 plus и Zalman Z12 plus, там вообще крепление придумывал сумрачный гений — мало того что оно сделано в упор, так еще и с тыльной стороны поддона.
Вот так выглядит дисковая подсистема в сборе, спокойно можно поставить еще 3 накопителя и не парится о температуре, правда об этом позже.
Система охлаждения
Данная система в корпусе Zalman Z3 Plus представлена наличием 4 х вентиляторов Zalman, с собственной маркировкой. Один вентилятор (что на фронтальной панели) имеет приятную синюю подсветку.
Источник
Обзор и тестирование корпуса Zalman Z3.
Недавно ассортимент продукции южнокорейской компании Zalman пополнился компьютерным корпусом Zalman Z3 форм-фактора Midi Tower. Как видно из названия – это представитель серии «Z», которая за последние годы снискала довольно большую популярность ввиду своей невысокой стоимости и отличным соотношением «цена/качество». Цена для Zalman Z3 составляет всего около $50, но, несмотря на это, данный корпус получился весьма удачным. Интересной особенностью является встроенный реобас – регулятор скорости вращения вентиляторов.
Производитель учёл заинтересованность потенциальных покупателей в наличии прозрачного окна на боковой стенке корпуса и предложил две модификации этого корпуса: Zalman Z3 и Z3 Plus. Вторая отличается наличием прозрачного акрилового окна на левой стенке, и дополнительным штатным вентилятором в верхней части (4 вместо 3-х у простого «Z3»). Заинтересовать потребителя версия «Плюс» может и прилагающейся стойкой для поддержания тяжёлых длинных видеокарт. В дополнение к этому версия «с окном» имеет синюю подсветку фронтального вентилятора, а в корпусе без метки «Plus» подсветка не предусмотрена вовсе. Что касается цветовых решений, то «Z3 Plus» выпускается как в матовом чёрном, так и белом варианте, а «Z3» – только в чёрном. Заметим, что белый корпус имеет чёрную «начинку».
Габариты корпуса Zalman Z3 составляют 192 мм * 465 мм * 430 мм (Ш*В*Г). Весит он 6 кг. Материалом металлических частей является сталь SECC толщиной
0.6 мм. Из пластика выполнены передняя и верхняя накладные панели. Побочным эффектом от применения стали «бюджетной толщины» является неидеальная жёсткость конструкции, но она вполне приемлема. Если вспомнить о цене корпуса всего в $50, то этот недостаток «сходит на нет». Стоит отметить качественную обработку металлических кромок корпуса, что позволяет спокойно производить сборку и обслуживание компонентов системного блока компьютера без боязни получить ранения в виде царапин и порезов рук.
Что касается передней панели корпуса Zalman Z3: она полностью перфорирована мелкими отверстиями, что позволяет обеспечить достойное охлаждение самым горячим комплектующим. В её верхней части расположено 2 отсека для установки 5.25-дюймовых устройств. Нижний 3-й отсек позволяет установить только 3.5-дюймовое устройство. По центру расположен блестящий логотип «ZALMAN». Никаких разъёмов или элементов управления на этой панели не наблюдается – все они вынесены на переднюю часть верхней стороны корпуса. Снять переднюю пластиковую стенку можно довольно просто – потянув её на себя, что позволяет получить доступ к вентялятору и противопылевым фильтрам.
Верхняя панель полностью закрыта пластиком с длинными прорезями в месте крепления двух вентиляторов. На передней её части расположены три кнопки: включение, reset и управление встроенным реобасом (High/Low). Кроме того, там же имеется два USB 2.0 порта, один USB 3.0 и пара стандартных HDA-аудиоразъёмов. USB 3.0 подключается к материнской плате через её внутренний USB 3.0 разъем. Снять верхнюю пластиковую часть можно так же – потянув её вверх. Все кабели, которые идут к панели управления – могут быть отсоединены.
Что касается задней стенки, то она выполнена по современным стандартам, т.е. отверстие для установки блока питания компьютера находится в нижней части системного блока, а вытяжной вентилятор расположен вверху. В месте установки БП днище корпуса имеет перфорацию для свободного воздушного потока. Производитель корпуса Zalman Z3 позаботился и о владельцах систем жидкостного охлаждения – на задней стенке присутствует пара круглых отверстий, прикрытых резиновыми лепестками. Количество слотов для установки карт расширения стандартное – 7 штук. Слева от них имеется участок с крупной перфорацией, что улучшает воздушный поток и теплообмен.
При рассмотрении внутренней части корпуса Zalman Z3 видно, что в него можно спокойно установить видеокарту длиной до 36 см, а cooler на центральный процессор (CPU) высотой до 16 см. Крепление 5.25-дюймовых устройств – безвинтовое, в эксплуатации показавшее себя лишь с хорошей стороны как в процессе установки устройств, так и в процессе эксплуатации – люфты установленного девайса были минимальными. Корзина для HDD ориентирована поперёк корпуса, что делает установку дисков похожей на загрузку «салазок» и допускает установку четырех 3.5-дюймовых HDD. Подключение накопителей в этой корзине происходит у правой стенки, что заставляет пользователя при подключении/отключении диска снимать обе стенки: как левую – для установки диска, так и правую – для его подключения. Дополнительно можно установить SSD диск (один), место для которого предусмотрено «на крыше» корзины. При снятии правой стенки сборщик получает доступ к задней части материнской платы в районе центрального процессора, что позволяет устанавливать самые замысловатые системы его охлаждения не вынимая материнскую плату из корпуса. Единственным обнаруженным недостатком корпуса «Zalman Z3» стало недостаточное место в системе кабель-менеджмента между поддоном для установки материнской платы и правой стенкой корпуса. В остальном к новинке претензии предъявлять сложно, да и не к чему по большому счёту, особенно учитывая бюджетность всей серии «Z» среди корпусов от ZALMAN. Отсутствие резиновых заглушек на отверстиях для прокладки кабеля вряд ли кого-то остановит от покупки, но упустить этот момент из виду мы не можем.
Эффективность охлаждения проверена на следующей конфигурации:
– Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
– Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
– Система охлаждения процессора: Кулер: Thermalright TRUE Spirit 120;
– Видеокарта: Zotac GeForce GTX 780 («референс»).
Замеры проводились как в обозреваемом корпусе, так и на открытом стенде. Результаты представлены ниже в виде диаграммы.
Для оценки уровня шума от системного блока использовался цифровой шумомер Becool BC-8922. Фоновый шум в лабораторном помещении составил
25 дБ. Сами замеры проводились на расстоянии 0.5, 1 и 2 м от компьютера – обычно на таком расстоянии от ПК располагается пользователь. Шумомер устанавливался со смещением влево на 45 градусов спереди от источника шума, в данном случае – от системного блока. Имеющийся шумомер обеспечивает погрешность измерений не более ½ децибела лишь в диапазоне свыше 30 дБ, следовательно, относиться к снятым с него показаниям ниже этой отметки, следует лишь как к ориентировочным.
После личного знакомства с корпусом Zalman Z3 можно сказать лишь одно – очень сложно найти конкурентов в его ценовой категории. Посоветовать эту новинку можно как для офисного использования, так и для дома. Отсутствие критичных недостатков делают этот вариант просто идеальным по соотношению «цена/качество». Если Вы решили сэкономить на корпусе, а покупать экземпляр из фольги от неизвестных «китайских партнёров» желания не имеете, то смело можете остановить свой выбор на Zalman Z3 или его модификации – Z3 Plus. Собрав мощный игровой компьютер, возможно, Вам захочется в процессе спасения вселенной или борьбы с терроризмом воспользоваться геймпадом Xbox 360 для PC, который поддерживается многими современными играми.
Источник
Удачный продукт: обзор и тестирование корпуса Zalman Z3 (страница 3)
Внутри Zalman Z3 скомпонован типично для современной «башни». Выделяется свободное место в передней части над корзиной для HDD. Вместо того чтобы разместить отсеки для накопителей и здесь, тем самым заметно увеличив их количество, производитель оставил место свободным, расположив напротив втяжной вентилятор. Для корпуса с закрытыми боковинами – мудрый подход, поскольку в подобном случае будет осуществляться достаточный приток прохладного воздуха к видеокарте.
реклама
Как и снаружи, внутри рассматриваемый вариант Z3 полностью черный. Разбавляют цвета лишь белые крыльчатки вертушек.
У белой вариации модели Z3 Plus внутренняя часть, наоборот, черная.
Материнская плата закрепляется посредством стандартных семимиллиметровых стоек, шесть из которых изначально установлены в поддон. Разработчик заявляет для Zalman Z3 поддержку материнских плат форм-факторов ATX и microATX.
БП располагается в нижней задней части на специальных антивибрационных длинных подставках из мягкой резины, приклеенных к днищу. Ориентация блока может быть в обоих положениях.
Поскольку на днище вентилятор не предусмотрен, беспокоиться о совместимости блока питания не придется.
реклама
Что касается остальных устройств, то в корпус может быть установлен графический адаптер длиной до 360 мм и процессорный охладитель высотой до 160 мм. Крепление карт расширения – при помощи винтов из комплекта.
5.25-дюймовые устройства поддерживаются в количестве двух штук в верхних отсеках. Крепление – безвинтовое, при помощи специального запорного механизма. Нижний отсек поддерживает установку одного 3.5-дюймового устройства, что можно отметить как плюс.
Нижняя корзина рассчитана на установку четырех 3.5-дюймовых жестких дисков. Ее перфорация в виде крупных отверстий должна обеспечить хороший обдув HDD.
Расположение дисков в корзине – поперечное, а их установка осуществляется по типу салазок, которые накладываются с обеих сторон HDD (у левой и правой сторон салазок есть различия и соответствующие пометки).
После чего диск задвигается по направляющим в отсек до щелчка. Устанавливать накопитель требуется разъемами к задней стенке.
В Zalman Z3 можно установить SSD накопитель, он размещается поверх основной корзины для жестких дисков. С правой стороны «твердотельник» крепко удерживают выступающие пазы, тогда как с левой стороны он фиксируется парой винтов.
Система кабель-менеджмента в Z3 доставила толику разочарования. Нет, по сути, с ней все в порядке: отверстия в поддоне предусмотрены в достаточном количестве, провод питания процессора ATX12V прокладывается в верхней части также без проблем. Единственное, что не ахти – за поддоном платы не слишком много свободного места. И хотя выштамповка на боковине расширяет пространство, проложить все кабели от блока питания здесь вряд ли удастся, тем более, если используется немодульный БП.
В остальном сборка компьютера в Zalman Z3 затруднений не вызывает. Компоненты устанавливаются и подключаются достаточно быстро и просто.
реклама
Теперь перейдем к следующему разделу, где уделим внимание системе вентиляции корпуса.
Система охлаждения
Система охлаждения Zalman Z3 изначально насчитывает три вентилятора, а модель Z3 Plus и того больше – целых четыре. Согласитесь, что видеть подобное количество штатных вертушек в бюджетном корпусе стоимостью $50 – большая редкость.
Один вентилятор типоразмера 120 x 120 x 25 мм установлен посредине фронтальной панели, и функционируя на вдув, нагоняет прохладный воздух внутрь корпуса, по большей части к видеокарте. А вот для охлаждения жестких дисков активная вентиляция по умолчанию не предусмотрена: на корзине HDD вертушка в штатной комплектации отсутствует, хотя посадочное место для второго аналогичного вентилятора предусмотрено. Можно переставить фронтальный вентилятор в нижнюю часть, однако при сборке игровой конфигурации делать этого не рекомендуется (об этом – позже). При наличии в корзине нескольких горячих HDD лучше установить второй «ветродуй».
В варианте Z3 используется фирменный фронтальный вентилятор Zalman ZA1225ASL, в то время как в Z3 Plus установлена другая модель – Zalman ZA1225CSL. Она выполнена из прозрачного пластика и наделена синей LED подсветкой. Номинальная скорость вращения крыльчатки составляет
1200 об/мин, разъем питания – трехконтактный.
реклама
Еще один вентилятор типоразмера 120 x 120 x 25 мм с аналогичной скоростью вращения установлен на тыловой панели в верхней части. Этот занимается откачкой нагретого воздуха наружу. Разъем питания – только Molex.
Наконец, еще один выдувающий вентилятор идентичного типоразмера и с все такой же скоростью вращения крыльчатки размещен в задней части верхней панели. В случае с модификацией Z3 Plus сверху установлено два вентилятора.
При желании корпус можно оборудовать дополнительными вентиляторами. Всего их можно установить до пяти штук, причем поддерживаются только «стодвадцатки». Для этого предусмотрено уже упомянутое место на фронтальной панели, а также еще одно посадочное место на верхней (в Z3 Plus можно установить только один дополнительный вентилятор – фронтальный).
Что касается поддержки Zalman Z3 системы жидкостного охлаждения, то корпус хоть и оборудован спаренным местом 2 x 120 на верхней панели, установить сюда радиатор вряд ли удастся, для него попросту недостаточно места. Хотя, если постараться, можно вместить тонкий «двухсекционник».
реклама
Ранее уже упоминалось, что Z3 (как и Z3 Plus) оборудован штатным контроллером вентиляторов, с помощью которого можно задавать две фиксированные скорости High и Low при нажатии на соответствующую кнопку на панели управления. Количество вентиляторов, подключаемых к реобасу, может быть до двух штук. Разъемы – трехконтактные, а питание к самому контроллеру подводится посредством разъема Molex.
Источник
Обзор на Корпус Zalman Z3 black ATX
Кто никогда не собирал компьютер (из комплектующих) , тот вряд ли знает о том, как важно подобрать качественный корпус для будущей системы. От корпуса зависит многое: температурный режим внутри (а значит, надежная и стабильная работа компонентов), уровень шума, удобство установки компонентов. Наконец, внешний вид.
Меня попросили «скидать» новый компьютер. Если по начинке мне дали полный карт-бланш. С корпусом оказалось несколько сложнее. Нужен был корпус с большим вентилятором. Я не имею ничего против вентиляторов на 200 мм, но с такими меньше места для маневра. А так иногда важно иметь несколько альтернативных вариантов для осуществления вентиляции корпуса. Для этого вентиляторы на 120 или 140 мм подходят идеально. Клиент выслушав мои доводы, согласился на такой вариант.
Сначала нужно было определиться с производителем. Но это самое простое. Опыт подсказывал, что выбор падет скорее всего на Thermaltake, Cooler Master, INWIN или Zalman. Поверьте, не хочу никого обидеть. Но вероятность встретить «приличный» корпус по сходной цене у этих производителей гораздо выше чем у остальных.
После некоторого экскурса по страницам интернет-магазинов я остановился на корпусе Zalman Z3 (или Zalman Z3 Plus — с боковым окном). Так, для общего развития скажу, что южно-корейская компания Zalman занимает одно из лидирующих мест в сегменте выпуска компьютерных систем охлаждения. Получив корпус, я не надеялся увидеть что-то сверхъестественное, но был на 100% убежден, что он заслуживает внимания и более подробного рассмотрения. В линейке корпусов Z – это самый младший и самый маленький корпус, но к моему удивлению, лишенный ряда проблемных мест своих собратьев. Корпус Zalman Z3 поставляется в картонной коробке, которая предохраняет его от возможных механических повреждений. Коробка – стандартная, упаковка – стандартная. Комплект фурнитуры тоже стандартный. Отличие лишь в том, что в него входит набор салазок (4 пары) для безвинтовой установки в корзину устройств на 3,5 дюйма. Подробное руководство пользователя и пластиковые стяжки и были приятным дополнением.
Организация внутреннего пространства
Габаритные размеры Zalman Z3 позволяют установить в корпус полноценную материнскую плату ATX форм-фактора. Высота его составляет 430 мм, глубина-465 мм, ширина 192 мм. Размер устанавливаемой видеокарты ограничивается 360-ю миллиметрами. Корпус выполнен из стали SECC толщиной 0,6 мм (бюджетный вариант). Отсюда и вес — 6 кг (без блока питания, который в комплект поставки не входит). Неидеальная толщина железа конструкции корпуса компенсируется большим числом ребер жесткости. Края конструкции качественно обработаны. И этот факт лишний раз подтверждает, что перед нами не «дешевка» за 10-15$, а младшая модель линейки именитого производителя.
Рассматривать корпусное железо начнем слева направо. В корпусе предусмотрено семь мест для установки комплектующих в слоты расширения материнской платы. Этого более чем достаточно для большинства даже продвинутых пользователей машины среднего уровня (недостаток — отсутствие многоразовых заглушек).
Установка материнской платы не вызовет никаких проблем. Затруднения могут появиться при прокладке жгутов кабелей интерфейса. Спрятать их будет несколько проблематично, потому что расстояние между монтажным поддоном и боковой стенкой не так велико. Хотя есть и положительный момент. Поддон перфорирован, и цеплять жгуты пластиковыми стяжками гораздо удобнее, чем в проушины предыдущих моделей.
Крепление устройств 5.25” в верхнюю корзину (места 1-2 на схеме) — безвинтовое. Исполнены крепления качественно, люфты – минимальные.
Нижняя несъемная корзина для устройств 3,5 дюйма (места 3-7 на схеме) повернута на 90 градусов. «Удобная» установка устройств 3,5” в корзину осуществляется с правой стороны. При подключении или отключении диска приходится снимать обе стенки, правую – для установки диска, а левую – для его подключе ния.
Устройства крепятся на салазки, входящие в комплект поставки.
Корзина обдувается фронтальным вентилятором на 120 мм через имеющиеся в ней штампованные прорези. На практике это может вылиться в вибрацию корпуса (дополнительный шум в случае с тонким железом). Но если в корзине нет устройств, нет вентилятора, нет шума. За простату и удобство приходится чем-то жертвовать.
Как правило, причиной развернутой корзины является нижнее расположение блока питания. При таком расположении он охлаждается более эффективно, забирая холодный воздух вне корпуса. Это дает возможность снизить обороты вентилятора блока питания, и как следствие, снизить уровень шума.
В корпусе предусмотрено посадочное место для 2,5 дюймовых HDD или SSD дисков (место 8 на схеме). Крепятся они на два винта.
Вентиляция корпуса
Уж коли заговорили о вентиляции, поспешу отметить тот факт, что в данный корпус можно установить процессорный кулер до 160 мм в высоту. А наличие нескольких возможных вариантов установки вентиляторов для эффективного охлаждения внутреннего пространства (электронных компонентов) корпуса может удовлетворить даже требовательного фаната оверклокинга.
Система вентиляции в корпусе Zalman Z3 представлена тремя вентиляторами на 120 мм от Zalman (при возможности установки пяти). Вентиляторы без подсветки и несколько шумноваты (на мой взгляд).
Вентилятор под номером 5 изначально не установлен, но он просто необходим. Из-за его отсутствия жесткий диск, установленный в нижнюю корзину будет неизбежно перегреваться. А установленный SSD будет холоднее даже при отсутствии вентилятора номер 4. Их местоположение можно просто поменять (или добавить номер 5). Для этого нужно снять верхнюю и переднюю панели соответственно (осторожно, клипсы — пластиковые).
Необходимо отметить, что фронтальные панели являются своеобразными пылевыми фильтрами.
Вентилятор блока питания засасывает холодный воздух извне (это особенность нижнего расположения БП). На вентиляционной решетке, через которую поступает воздух, тоже установлен пылевой фильтр. Еще один плюс в адрес производителя.
Производитель предусмотрел регулировку скорости вращения вентиляторов. На верхней панели установлен двухпозиционный контроллер оборотов (реобас). При желании можно им воспользоваться. Но чтобы все работало должным образом, схема подключения требует некоторой переделки (задумка хорошая, но недоработанная).
Установка системы водяного охлаждения (СВО) в корпусе тоже предусмотрена. Но это на любителя. Штатных вентиляторов может быть вполне достаточно.
На этом с описанием системы охлаждения можно заканчивать, переходим к интерфейсам.

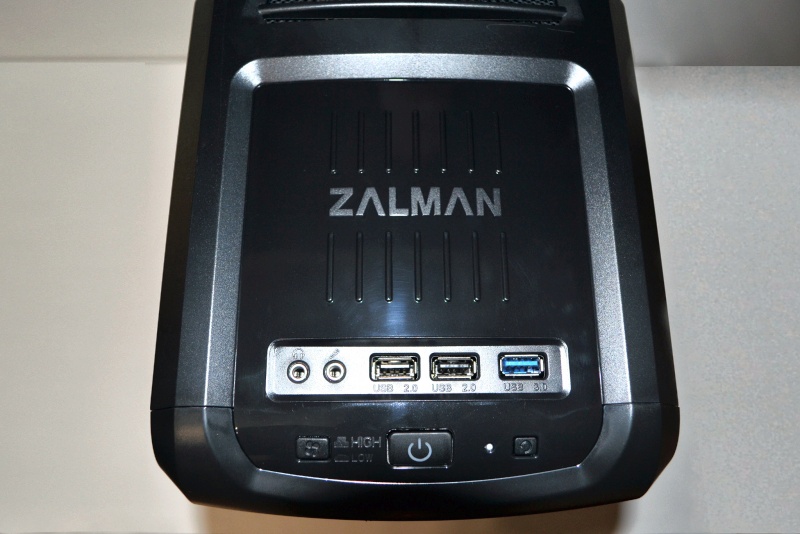

На фронтальной панели установлены два разъема USB2.0 (с внутренним подключением), USB3.0 (с внутренним подключением), разъемы фронтальной аудио панели для подключения наушников и микрофона, кнопка включения питания и перезагрузки, кнопка реобаса.
Набор разъемов почти стандартный, но «изюминка» заключается в их верхнем расположении. Не могу вспомнить, сколько раз я ломал торчащую флешку или сам разъем интерфейса, случайно цепляясь за устройство коленом. Но это происходило не единожды.
А теперь, собрав все плюсы и минусы в одно целое, подведем некоторые итоги. При скромных размерах, а главное, без ущерба для внутреннего размещения элементов, корпус имеет современный дизайн, безвинтовое крепление устройств на 3,5 и 5,25 дюйма, продуманную систему охлаждения и возможность выбора установки охлаждающих элементов. В корпус можно устанавливать платы расширения различной длины. Наличие разъема USB3 на фронтальной панели (с внутренним подключением) – это еще один плюс. Однако, нехватка места за поддоном, небольшая толщина металла (в результате чего возможна вибрация корпуса) и наличие недостаточно эффективных средств задержания пыли несколько смазывают общее положительное впечатление от корпуса. Хотя в целом, обозначенные минусы можно считать незначительными.
Не ошибусь, если скажу, что корпус Zalman Z3 – один из лучших в своей ценовой категории. Посоветовать этот корпус можно как для офисного, так и для домашнего использования. Как вы уже поняли, что он не лишен недостатков. Ничто в мире не идеально. Если вы решили сэкономить на корпусе, экономьте правильно с Zalman Z3 или его модификацией – Z3 Plus. Собрав в этом корпусе мощный игровой компьютер, вы наверняка захотите сделать апгрейд в скором будущем. И это будет честно. Если вы затратили такие деньги на быстрые процессоры и прожорливые видеокарты, зачем вам экономить на малом. Помните, что речь в обзоре шла о бюджетном компьютере среднего уровня. А посему, удачных покупок вам, и до новых встреч.
