Обзор и тест кулера be quiet Dark Rock PRO 4

Обзор и тест кулера be quiet! Dark Rock PRO 4

Немецкая компания be quiet! славится тем, что выпускает кулеры с весьма неплохим соотношением эффективность/уровень шума. При этом она продолжает обновлять модельные ряды.

Один из последних анонсов, датированный 13 апреля 2018 года, касается топ-сегмента систем охлаждения и связан с выходом на рынок семейства кулеров Dark Rock 4/Dark Rock PRO 4. Первый является односекционным кулером, обеспечивая отвод 200 Вт тепла, а второй – двухсекционный с TDP 250 Вт.

Именно о кулере be quiet! Dark Rock PRO 4 и пойдет речь в данной статье.

Технические характеристики

Модель: be quiet! Dark Rock PRO 4;
Размеры: 145.7 мм (Длина) х 136 мм (Ширина) х 162.8 мм (Высота);
Общий вес: 1,13 кг;
TDP: 250 Вт;
Поддержка сокетов: AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) и Intel LGA115x/1366/2011(-3)/2066;
Комплектация: термопаста (Corning TC-5121C, 0.5 грамма), набор креплений для платформ AMD/Intel, Y-кабель, бекплейт для платформ Intel, руководство пользователя;
Гарантия: 3 года.

Радиатор:

Размеры: 123.7 мм (Длина) х 136 мм (Ширина) х 162.8 мм (Высота);
Материал: медное основание, алюминиевые пластины радиатора, черная окраска;
Количество пластин радиатора: 90;
Количество медных тепловых трубок: 7 х 6 мм.

Вентилятор

Количество вентиляторов в комплекте: 2 шт;
Модель вентиляторов: Silent Wings 3 120 PWM и Silent Wings 135 PWM;
Размеры вентиляторов: 120 мм х 120 мм х 25 мм и 135 мм х 135 мм х 22 мм;
Тип подшипника: гидродинамический (FDB);
Максимальная скорость вращения: 1500/1200 rpm;
Уровень шума кулера @ 50/75/100 % (rpm): 12.8/17.9/24.3 дБ(А);
Номинальное напряжение: 12/12 В;
Потребляемый ток: 0.08/ 0.08 А;
Потребляемая мощность: 0.96/ 0.96 Вт;
Ресурс работы: 300000 часов;
Длина кабеля: 220/220 мм.

Упаковка и комплектация

Строгий дизайн коробки с кулером be quiet! Dark Rock PRO 4 является характерной чертой продукции be quiet!, как и максимальный объем информации, отражающий конструкцию кулера и его характеристики. И характеристики весьма приличные – заявленный TPD кулера составляет 250 Вт, а значит он подойдет для охлаждения всех современных процессоров AMD/Intel.

Особенностям конструкции отведена отдельная сторона коробки, где подчеркивается использование двух (120 и 135 мм) вентиляторов из серий Silent Wings 3/Silent Wings (хотя при распаковке серия обоих вентиляторов 3-я), двухсекционного радиатора, применение семи 6 мм тепловых трубок и пластин с профилем, оптимизированным для улучшения воздушного поток (эффективности охлаждения), ну и конечно же простой процедуры установки. Габариты кулера и его технические характеристики также находятся на одной из сторон.

Весь набор аксессуаров находится в отдельной картонной коробке, где также можно обнаружить отдельные книжки (руководство пользователя) на различных языках.

Комплектация весьма неплохая. В нее входит набор креплений под платформ AMD/Intel, прижимная пластина с винтами, две пары скоб для установки вентиляторов, Y-кабель питания вентиляторов и, что немаловажно, отвертка.

Кулер поставляется с двумя фирменными вентиляторами из серии Silent Wings 3, правда отличающиеся по типоразмеру: передний 120 мм be quiet! Silent Wings 3 120 PWM (SlW3-12025-LF-PWM) с максимальными оборотами 1500 rpm и внутренний 135 мм be quiet! Silent Wings 3 135 PWM (SlW3-13525-LF-PWM) на 1200 rpm. О максимальном воздушном потоке производитель скромно умалчивает, а вот заявленный уровень шума на максимальных оборотах равен 24.3 дБ.

Внешний вид

Первое, что бросается в глаза во внешнем виде – это крупные размеры кулера be quiet! Dark Rock PRO 4: 145.7 мм (Длина) х 136 мм (Ширина) х 162.8 мм (Высота). Да и приличный вес (1,13 кг) приятно ощущается в руке. Вместе в дизайне прослеживаются фирменные черты предшественника, модели Dark Rock PRO 3, но конечно же без изменений не обошлось. Кулер имеет то же показатель TDP, равный 250 Вт, и получил поддержку современных сокетов: всех AMD (за исключением TR4) и Intel LGA115x/1366/2011(-3)/2066.

Двухсекционный радиатор, в том числе тепловые трубки, имеют черную окраску, выделяя его его среди других кулеров топ-уровня. Вместе с тем семь 6 мм медных тепловых трубки, в сочетании с 90 алюминиевыми пластинами особого профиля, призванные обеспечить эффективный отвод тепла с процессора.

Относительно тепловых трубок секции симметричные. Высокая совместимость с компонентами материнской платы (высокой памятью) достигается путем меньшей ширины трех нижних пластин. Расстояние от основания до самой нижней пластины равно 40 мм, с учетом укороченных около 45 мм.

Каждая их секций насчитывает по 45 пластин с межреберным расстоянием и заметно желание производителя создать радиатор с максимальной площадью рассеивания – сверху, над декоративной крышкой, размещены еще три пластины меньшей длины, правда они контактируют только с тремя центральными тепловыми трубками. Еще одна деталь, со стороны установки вентиляторов имеются по две демпферных полоски, призванных снизить вибрацию (уровень шума) при работе вентиляторов.

Профиль пластин асимметричный – с одной стороны края пластин получили «волнорезы», а с противоположной выступы переменной длины, что позволяет снизить уровень шума от потока воздуха. А вот за создание турбулентности, улучшающей в эффективность охлаждения, отвечают небольшие выступы, расположенные по всей площади пластин.

Декоративная пластина сверху с названием производителя be quiet! дополнительно обеспечивает жесткость секций. Концы тепловых трубок скрыты под колпачками, придающие радиатору эстетичность.

Осталось только сказать про основание радиатора – оно медное, гладкое и в нашем экземпляре имеет небольшую выпуклость по центру. Тепловые трубки контактируют с ним через пайку.

Отпечаток термопасты получился очень хорошим.

Процесс установки

Несмотря на крупные размеры кулера be quiet! Dark Rock PRO 4 сложность его монтажа невысокая (проще, чем в модели Dark Rock PRO 3, требующей подлезать с небольшим гаечным ключем), но потребуется пара дополнительных простых действий.

В первую очередь устанавливаем пластины крепления на нужный сокет и .

. подготавливаем радиатор для установки, сняв с верхней пластины пару заглушек, скрывающих отверстия для отвертки.

Наносим термопасту на крышку процессора и фиксируем радиатор, использовав два винта и прижимную пластину. В комплекте отвертка уже имеется, так что процедура несложная. Производитель рекомендует заниматься установкой вне пределов корпуса.

Остается только установить внутренний 140 мм вентилятор (120 мм можно установить заранее). Если используется память с высокими радиаторами, то кулер придется использовать только с одним 140 мм вентилятором, так как 120 мм вентилятор максимально «увести вверх» не позволит широкая скоба крепления и верхняя пластина.

И да, в случае установки на платформу AMD используется родной бекплейт материнской платы.

Тестовый стенд

Центральный процессор: Intel Core i7 6800K 4 ГГц Vcore=1.250V;
Система охлаждения: be quiet! Dark Rock PRO 4 и Noctua NH-D15;
Термопаста: ARCTIC MX-2;
Материнская плата: ASUS STRIX X99 GAMING;
Оперативная память: DDR4-3000 2×8 Gb Kingston HyperX Savage HX430C15SB/8;
Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
Корпус: открытый стенд;
Блок питания: be quiet! Dark Power PRO 850W.

Методика тестирования

Для управления скоростью вращения вентиляторов использовалась контрольная панель Scythe Kaze Master KM01-BK.

Для максимальной загрузки процессора применялась утилита LinX 0.7.0 (5 прогонов, 12 Гбайт, время выполнения

18 минут). Потребление системы в простое 110 Вт, под нагрузкой 288 Вт. Контроль температуры осуществлялся через утилиту HWMonitor. Снималось значение температуры самого горячего ядра процессора Intel Core i7 6800K в простое и под нагрузкой. На момент тестирования температура в помещении составляла 27,9 °С, что соответствует летнему сезону и дает дополнительную нагрузку на системы охлаждения.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

Диапазон измерений: 30–130 дБ;
Погрешность измерений: ±1,5 дБ;
Точность измерений: 0,1 дБ.

Результаты тестирования

Температура. Первое, на что посмотрим, так это на температуру процессора Intel Core i7 6800K в разгоне.

По эффективности охлаждения кулер be quiet! Dark Rock PRO 4 уступил 2-3 °С кулеру Noctua NH-D15, также имеющему двухсекционный радиатор. Провальным результат назвать нельзя, так как последний оснащен парой производительных 140 мм вентиляторов NF-A15 (максимальный воздушный поток 140,2 м³/ч), в то время как у кулера be quiet! используются менее производительные вентиляторы Silent Wings 3 120 PWM и Silent Wings 135 PWM с максимальным воздушным потоком

118 м³/ч соответственно.

А что на счет уровня шума?

Уровень шума.

В плане шумовой составляющей кулер be quiet! Dark Rock PRO 4 на высоте, обеспечивая невысокий уровень даже на максимальных оборотах вентиляторов. На его фоне не самый шумный кулер Noctua NH-D15 серьезно отстает, показывая схожие значения только при оборотах вентиляторов 1000 rpm.

Выводы

Чем же может порадовать нас новинка be quiet! Dark Rock PRO 4?

Относительно модели Dark Rock PRO 3, в кулере, практически в полном объеме, сохранился фирменный дизайн, с тем исключением, что радиатор стал полностью черным. Обновилась поддержка сокетов и в лучшую сторону переработана система крепления радиатора с использованием центральной прижимной пластины. Эффективность охлаждения кулера находится на достаточно высоком уровне, но при этом комплектные вентиляторы be quiet! Silent Wings 3 120 PWM и Silent Wings 135 PWM работают весьма тихо, что является фирменным подходом компании при проектировании систем охлаждения.

О чем стоит помнить? Имеющийся корпус (или планируемый к покупке) должен поддерживать установку башенных кулеров высотой не менее 163 мм. Да и в случае использования памяти с высокими радиаторами скорее всего придется использовать кулер только с одним центральным вентилятором be quiet! Silent Wings 135 PWM, а значит эффективность охлаждения уменьшится.

Что может стать препятствием к покупке данного кулера be quiet! Dark Rock PRO 4? Пожалуй только цена, так как за эту стоимость доступны жидкостные системы охлаждения на базе 240 мм радиатора, но не все из них способны обеспечить действительно тихую работу при сохранении высокой эффективности охлаждения.

Источник

Обзор и тест кулера be quiet! Dark Rock Pro 4

Флагманская серия классических воздушных систем охлаждения Dark Rock от компании be quiet! изначально позиционируется производителем как выбор для разогнанных систем и требовательных рабочих станций. В неё входит две модификации кулеров разной производительности, обновляемые на периодической основе. В этом году на CES 2018 имела место демонстрация четвертого поколения этих систем охлаждения центральных процессоров. Презентованные модели be quiet! Dark Rock 4 и be quiet! Dark Rock 4 Pro отличаются количеством секций охлаждающего радиатора и предустановленных вентиляторов. Отсюда вытекают и разные значения заявленной эффективности теплоотведения. TDP простой версии- 200 Вт, у Pro- 250 Вт. Ранее мы уже писали о возможностях младшей модели, пришла пора взглянуть и на Dark Rock Pro 4.

Спецификация

В характеристиках совместимости кулера отражены все процессорные сокеты массового домашнего сегмента. HEDT процессоры Intel с сокетом LGA 2066 не обошли стороной, а вот TR4 не вписался в спецификацию. Вес be quiet! Dark Rock Pro 4 перевалил за 1,1 кг, но и рекордным его не назовешь, для сокетов чрезмерной нагрузки быть не должно.

Производитель: be quiet!;
Модель: Dark Rock Pro 4;
Совместимость с сокетами процессоров AMD: AM2(+) / AM3(+) / AM4 / FM1 / FM2(+);
Совместимость с сокетами процессоров Intel: 1150 / 1151 / 1155 / 1156 / 1366 / 2011(-3) Square ILM / 2066;
Дополнительно: в комплекте термопаста Corning TC-5121C / 0.5;
Размер (Д/Ш/Г): 145,7 x 136 x 162,8 мм;
Вес: 1,130 кг;
Гарантия: 3 года.

Рассеиваемая мощность (TDP): 250 Вт;
Тип конструкции: башенная;
Материал основания: медь;
Материал радиатора: алюминий;
Количество тепловых трубок: 7 шт.;
Диаметр тепловых трубок: 6 мм.

Разъем для подключения вентиляторов: 4-pin;
Количество вентиляторов в комплекте: 2;
Модель вентиляторов: be quiet! Silent Wings 3;
Размер вентиляторов:120 x 120 x 25 мм / 135 x 135 x 22 мм;
Скорость вращения: 1200 / 1500 об. в мин;
Подсветка вентилятора: нет;
Регулировка скорости вращения: автоматическая (PWM);
Длина кабеля: 220 мм;
Тип подшипника: гидродинамический;
Время наработки на отказ: 300 000 часов.

Упаковка и комплектация

Кулер Dark Rock Pro 4 поставляется в немаленькой коробке (204 x 212 x 181 мм) фирменного черного цвета с привычной стилистикой оформления. Особой премиальности не ощущается, но и выглядит, как всегда у be quiet!, стильно и брутально.

При этом боковые грани несут на себе много полезной информации, в частности, подробную спецификацию и схематичное изображение габаритных размеров.

Большую часть доступного объема внутри коробки занимает сам кулер в мягких защитных вставках из вспененного материала. Кроме того, вложена интересная коробка, открывающаяся как книга, в кармашке которой — инструкции на разных языках, а в основном отсеке — элементы крепления. В боковом вспененном уплотнителе хранится отвертка. Один из комплектных вентиляторов размером 120 х 120 х 25 мм уже закреплен на кулере, второй -большего размера (135 х 135 х 22 мм)вставлен в транспортировочныйкартонныйвкладышмежду секциями радиатора.

Итоговая комплектация включает: пакет с креплениями для сокетов Intel, пакет с креплениями для сокетов AMD, крепежный мост для кулера и два винта к нему, шприц с термопастой, разветвитель для четырехпиновых штекеров вентиляторов, запасные клипсы для подвеса вентиляторов и удлиненную крестообразную отвертку.

Инструкция на русском языке входит в комплект. По подробности, качеству перевода и иллюстраций она даст фору многим другим. Длинная отвертка с логотипом be quiet! на ручке понадобится для прикручивания крепежного моста к околосокетным рамкам.

Внешний вид и конструкция

Кулер полностью оправдывает название, строгим видом черных пластин сложной геометрии напоминая скалу из сланца. Качество покраски — премиального уровня. Используется индивидуальное нанесение слоя краски на каждый элемент еще до сборки, а не метод поверхностной покраски уже готовой конструкции. Учитывая высокий заявленный уровень TDP (до 250 Вт), неудивительно, что кулер в целом массивен. Конструкция башенного типа в высоту достигает 162,8 мм, ширину -136 мм, глубину — 145,7 мм.

Алюминиевый радиатор набран из двух секций по 45 пластин толщиной 0,5 мм каждая. Межреберное расстояние — 2 мм. Необычная геометрия пластин — уникальная разработка be quiet! Кроме оптимизированных волнообразных выступов, снижающих сопротивление выходящим потокам воздуха и шум, каждая пластина усеяна точечными выступами, создающими правильные завихрения для лучшего обдува поверхности радиатора.

Комплектный 120-мм вентилятор уже установлен на одной из сторон радиатора с помощью металлических клипс. Второй135-ммвентилятор при необходимости устанавливается между блоками пластин в центральную часть радиатора. Для этой операции используются две клипсы из комплекта. Еще одна пара остается на случай опциональной установки третьего вентилятора (не идет в комплекте). Металлические клипсы очень жестко защелкиваются на специальных выступах радиатора, после чегоснять вентилятор для профилактики или замены непросто. Приходится их поддевать чем-то типа плоской отвертки, неизбежно оставляя задиры на черной краске. В местах планируемой установки вентиляторов по краям приклеены тонкие резиновые виброгасящие демпферы на всю высоту конструкции.

Верхняя часть кулера накрыта металлической крышкой, фиксирующей концы семи медных тепловых трубок диаметром 6 мм каждая. Они имеют U-образную форму и равномерно пронизывают обе секции пластин радиатора. В основании трубки запрессованы в теплосъемную никелированную медную площадку с легким оребрением и крепежной канавкой сверху.

Снизу также хорошо виден разный профиль пластин на входе потока воздуха от вентилятора и в зоне выброса горячих потоков наружу.

Эстетике внешнего вида уделено много внимания. Даже кончики трубок в верхней части закрыты декоративными металлическими колпачками. Двое из них выкручиваются. Под ними нет трубок, а находятся отверстия для доступа удлиненной отвертки к винтам крепления в основании кулера.

Подошва кулераразмером 40 х 45 ммхорошо выровнена, с едва заметным скосом по самому краю. На ней заметны следы фрезеровального станка, полировки до зеркального блеска нет.

Особенности установки

Набор креплений be quiet! Dark Rock Pro 4 совместим с актуальнымии сокетами двух лидеров производства центральных процессоров для домашних систем — Intel и AMD. Фасовка разных крепежей сделана в отдельные пакетики с пометками. В комплекте вложено 0,5 мг силиконовой теплопроводящей пасты серого цвета Corning TC-5121C в маленьком шприце.

Пример установки на Socket AM4

Ограничений по установке кулера на сокеты AM4 с пластиковыми штифтами производитель не заявляет. Крепежные кронштейны кулера ставятся на комплектную заднюю пластину материнской платы, с которой демонтированы пластиковые фиксаторы крепежного модуля AMD.

С помощью четырех распорных гаек из комплекта кулера и длинных винтов прикручиваются короткие AMD-кронштейны, образующие посадочное место для кулера. Установка на AM3 сокет отличается только необходимостью подложить под распорные гайки дополнительные пластиковые шайбы.

Кулер накрывает собой разъемы памяти, но в большинстве случаев останется совместим с высокими радиаторами модулей оперативной памяти.

Пример установки на Socket LGA 2066

Установка на сокет LGA 2066 еще проще. Используются штатные места для крепежных винтов.

Сначала вкручиваются крепежные гайки Intel на резьбу рамки сокета, затем к ним винтами притягиваются кронштейны.

За счет усеченных нижних пластин, из которых набран радиатор, и возможности закрепить вентилятор повыше обеспечивается неплохая совместимость с высокими модулями памяти. Проблем не должно быть даже на платах с четырьмя каналами и размещением слотов по обе стороны от сокета процессора.

Тестирование

Конфигурация тестовых платформ

Скорость вентилятора

С помощью программы ASUS Fan Xpert 4 были получены скоростные диаграммы комплектных вентиляторов.

be quiet! Silent Wings 3 BQ SIW3-13525-LF-PWM выполнен в размере 135 х 135 х 22 мм. В его характеристиках указана максимальная скорость вращения 1200 оборотов в минуту, напряжение питания — 12 В, ток потребления — до 0,28 А.

У be quiet! Silent Wings 3 BQ SIW3-12025-LF-PWM размер 120 х 120 х 25 мм, максимальная скорость вращения крыльчатки — 1200 оборотов в минуту при напряжении питания 12 В и токе 0,12 А.

Оба вентилятора на гидродинамическом подшипнике и очень тихо работают. На фоне воздушного охлаждения блока питания, видеокарты и звука работы шпинделя жесткого диска едва заметны на слух они становятся только на максимальных оборотах.

Оценка основания

Отпечатки термопасты от крышек процессоров AMD Ryzen 7 2700X (слева) и Intel Core i7-7740X (справа) получились хорошие, площадь соприкосновения без явных проблемных зон с максимумом прижима в центре.

Тестирование под нагрузкой

Эффективность охлаждения проверялась путем нагрузки на процессоры с помощью утилиты LinX версии 0.7.0 (для i7-7740X) и 0.7.0а (для Ryzen 7 2700X), запускаемой с параметрами Problem Size = 43829 и Memory = 14690 (вся доступная из 16 ГБ). Мониторинг температуры и энергопотребления процессора осуществлялся по показаниям программы контроля состава и состояния оборудования HWiNFO версии 5.84. Так как кулер подразумевает возможность работы с разными вариантами установки вентиляторов, замеры были проведены в двух рекомендованных производителем вариантах: с одним вентилятором на вдув и с двумя, один из которых размещен между секциями радиатора в центре.

Полученные результаты сведены в единую диаграмму.

Официальное значение TDP тестовых процессоров составляет 105 Вт для AMD Ryzen 7 2700X и 112 Вт для Intel Core i7-7740X. Это с запасом укладывается в заявленный TDP кулера. В штатных режимах работы обоих процессоров Dark Rock Pro 4 закономерно спокойно справляется с охлаждением даже с одним вентилятором. При разгоне Intel Core i7-7740X до 5,1 ГГц потребность в хорошем потоке воздуха резко возрастает, и второй вентилятор позволяет избежать режима троттлинга на предельной вычислительной нагрузке и TDP процессора, достигающего 135 Вт.

Кулера хватит для большинства разогнанных процессоров.

Заключение

Постоянный тюнинг вполне успешных моделей компьютерных комплектующих собственной разработки и производства — отличительная черта компании be quiet! Благодаря анализу отзывов сообщества энтузиастов и проведению исследований в области тихой работы систем охлаждения, компании удается раз за разом создавать малошумные устройства, занимающие лидирующие позиции в топ-сегменте. Обновление be quiet! Dark Rock Pro до четвертой версии устранило мелкие придирки к прошлому поколению. Более простой монтаж измененного крепления, укороченные нижние пластины радиатора для лучшей совместимости с высокими модулями оперативной памяти и благородная покраска в черный цвет пошли на пользу кулеру. На наш взгляд, придраться можно только к неудобным клипсам вентиляторов, которые очень жесткие и тяжело снимаются, затрудняя периодическую чистку от пыли. Даже несмотря на свои крупные габариты и приличный вес, кулер обладает хорошей совместимостью с другими комплектующими и отлично подойдет для малошумных сборок на высокопроизводительных процессорах, в том числе в разгоне.

Источник

Установка кулера be quiet! DARK ROCK PRO 4 на материнскую плату MSI X570 A PRO

В видео показывается последовательность действий при установке кулера be quiet! DARK ROCK PRO 4 на материнскую плату MSI X570-A PRO. К сожалению, видео не записалось до конца. Последним этапом после подготовки платформы под AMD(Socket AM4) вам нужно будет установить кулер, закрепить его планкой, показанной на 2:13 в видео, и установить дополнительный вентилятор (130 мм) в серединной отверстие кулера. Закрепить вентилятор можно с помощью двух каркасных проволочек, идущих в наборе с кулером be quiet! DARK ROCK PRO 4. Друзья, видео решил сделать молча, без лишних комментариев, зрительно итак будет всё понятно. Извините за неудобный ракурс! Возможно, видео поможет тем, кто последний раз устанавливал систему охлаждения на старые сокеты (2000-х годов и ранее). Как вы могли заметить, сейчас всё немного поменялось.

После установки be quiet! DARK ROCK PRO 4 температура CPU в простое 34°С. Использовал термопасту Artctic MX-4.Температура CPU в стресс-тесте при 100%-нагрузке на все ядра 80°С. Данная модель кулера be quiet! может рассеять мощность 250 Вт. Тестировал с процессором AMD Ryzen 5 3600X, у которого заявленная мощность тепловыделения 65 Вт. Остальные характеристики легко ищутся в интернете.

Оперативная память память на удивление влезла под кулер с зазором палу миллиметров. Получается, что подсветка оперативной памяти не имеет особого смысла, так как её плохо видно. Было бы видно лучше, если устанавливать систему водяного охлаждения, но за 6.5К нормальное СВО не купить, а кулер be quiet! ROCK 4 будет справляться с задачей отвода тепла лучше, чем не обслуживаемая СВО за те же деньги. Довольно большая видеокарта тоже помещается без проблем. То есть кулер не мешает. Во время простоя намного больше нагревается чипсет, чем радиатор be quiet!. Температура чипсета AMD X570 в простое колеблется от 65°С до 69°С. Это мне показалось довольно высокой температурой. Жду ответа от техподдержки. Потом добавлю их комментарий сюда. Есть предположение, что в простое чипсет берет на себя организацию видеопамяти, когда видеокарта отключается из-за отсутствия высоконагруженных приложений. Если у вас есть идеи о причинах такого нагрева, напишите в комментариях.

Источник

Обзор на Кулер для процессора be quiet! DARK ROCK PRO 4 (BK022)

Приветствую всех читателей сего обзора! Сейчас мы с вами рассмотрим топовое воздушное охлаждение от производителя BE QUIET!, а именно BE QUIET! DARK ROCK PRO 4. В виду последних тенденций современных процессоров увеличивать свою мощность, и как следствие температуру вопрос хорошего охлаждения стоит особо остро. Конечно СВО была бы более предпочтительна в плане отвода тепла, но менее предпочтительна в плане шума и надежности. И особенно для тех людей которые боятся протечек не остается иных вариантов как использовать воздушную систему охлаждения процессора. Но помимо хорошей производительности не стоит забывать и об эффектном внешнем виде, это особенно актуально владельцам корпусов с прозрачной стенкой.

В общем купили мы себе красивый кулер от именитого производителя и с большим количеством тепловых трубок. Принесли домой и теперь можно рассмотреть внимательно что же представляет из себя это чудо. Поставляется СО в картонной коробке черного цвета внушительных размеров и такого же внушительного веса. Здесь мы видим основные спецификации, а также внешний вид кулера.

Собственно продублирую спецификации с официального сайта производителя для большей наглядности.

Intel: LGA 1150 / 1151 / 1155 / 1156 / 1366 / 2011(-3) Square ILM / 2066

AMD: AM2(+) / AM3(+) / AM4 / FM1 / FM2(+)

Вскрываем коробку, все упаковано очень хорошо, от повреждение имеем защиту с помощью пенопласта. Этого более чем достаточно, несмотря не мелкие вмятины коробки внутри все было в целости и сохранности.

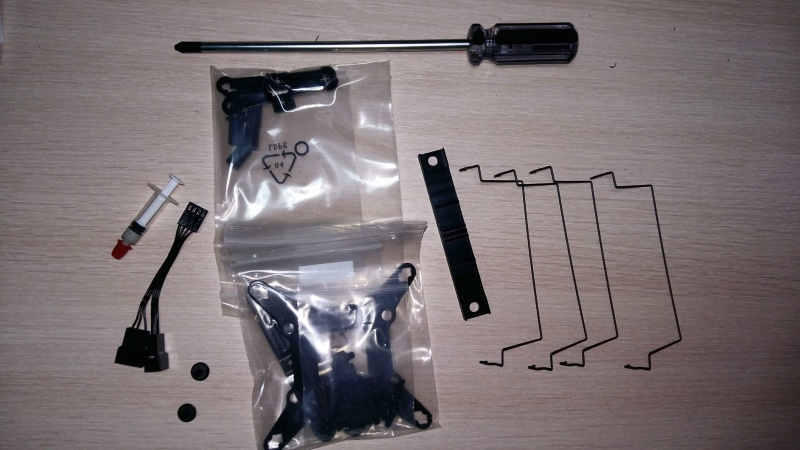

Из коробки извлекаем сам кулер, стопку с инструкцией, длинной отверткой, а также картонную коробочку с креплением.

Инструкция на русском языке и является достаточно подробной чтобы правильно установить систему охлаждения. Хотя и некоторые криворукие люди как я могут сделать что-то не правильно. По этой инструкции я только с 3-й попытки смог правильно установить СО. Не знаю на что грешить, на себя или инструкцию, но кулер от Zalman например, который имеет в разы более непонятную инструкцию я устанавливал со второй попытки. В инструкции так же описан полный набор аксессуаров.

Теперь можно вскрыть картонную коробочку и посмотреть что там лежит уже по факту. И сразу бросается в глаза это два аккуратно собранных и подписанных пакетика, один с креплением для Intel другой для AMD. Это на мой взгляд очень удобно и чувствуется забота производителя, так же как и то, что положили длинную отвертку. Помимо крепления имеется в наличии термопаста и Y-кабель для подключения двух вентиляторов в один разъем на материнской плате.

И набор крепления для Intel. В комплекте получается имеются запасные скобы для вентилятора, ну или для установки третьего вентилятора.

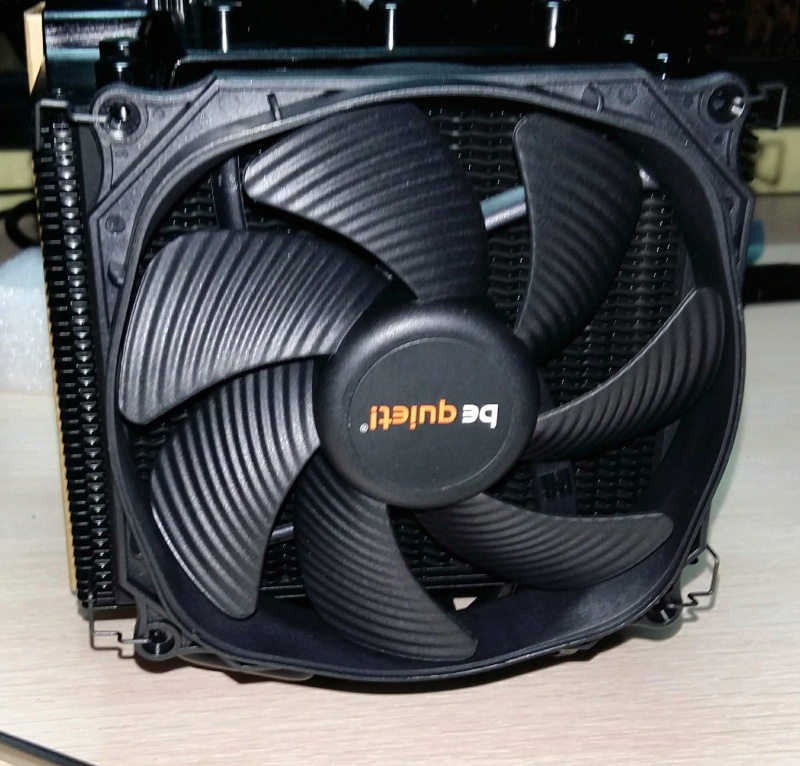

Из коробки на радиатор установлен 120мм вентилятор

Основание кулера также имеет небольшой радиатор. Все пластины как и тепловые трубки выкрашены в черный цвет. Но сама краска очень легко отделяется от пластин при установке вентилятора.

Средний вентилятор имеет необычный размер 135мм на 22мм. Я уже говорил что оба вентилятора крепятся на металлический скобы, но как по мне это очень не удобный способ крепления. И установить в корпусе данную систему охлаждение практически невозможно. Собственно сам производитель в инструкции рекомендует собирать вне корпуса. Рассмотрим спецификации вентиляторов. Сразу скажу, что они работают очень тихо. На общем фоне корпусных вентиляторов так вообще не слышно. Длина же кабеля как по мне очень большая, кажется это хорошо, но в моем случае это излишне, провода некуда спрятать и они занимают много места и ухудшают поток воздуха.

135 x 135 x 22 / 120 x 120 x 25

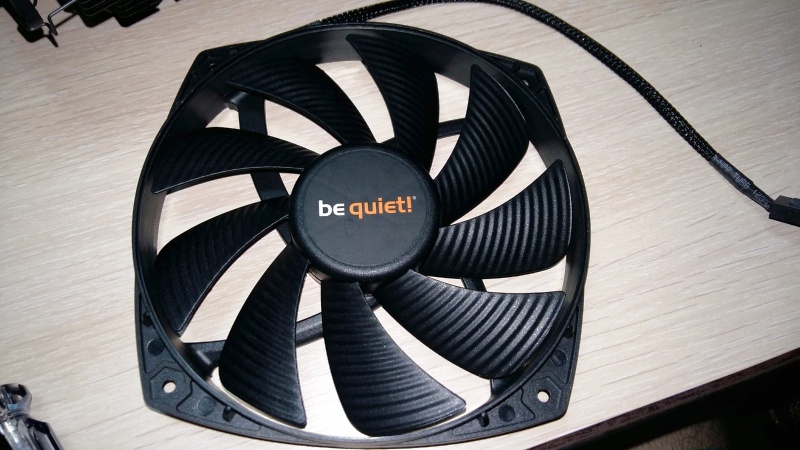

И сам вентилятор 135мм.

120мм вентилятор был предустановлен на радиатор, и я снимать его не стал. Собственно к самим карлсонам никаких претензий нет.

В местах креплений вентиляторов установление вибропоглощающие прокладки. Это несомненно большой плюс.

Основание полировано достаточно хорошо. Придраться особо не к чему. Главное перед установкой не забыть снять защитную наклейку.

Ну собственно хватит разглядывать, пора ставить. Первые пункты инструкции по установке были очень подробными и проблем не было никаких. Но чем ближе к концу установки, тем больше было вопросов и тем меньше было ответов. В общем инструкция исчерпывающая только наполовину. Заканчиваем лирику и посмотрим что же у нас получается. Кулер занял все около процессорное пространство. Полностью перекрыл слоты оперативной памяти, и частично навис над радиаторами зоны VRM. При этом по высоте имеется некоторый запас, но все же ОЗУ с высоким профилем лучше покупать с осторожностью. Слоты PCI-Ex радиатор не перекрывает, но первый слот PCI-Exp x1 все же находится в критической близости от системы охлаждения.

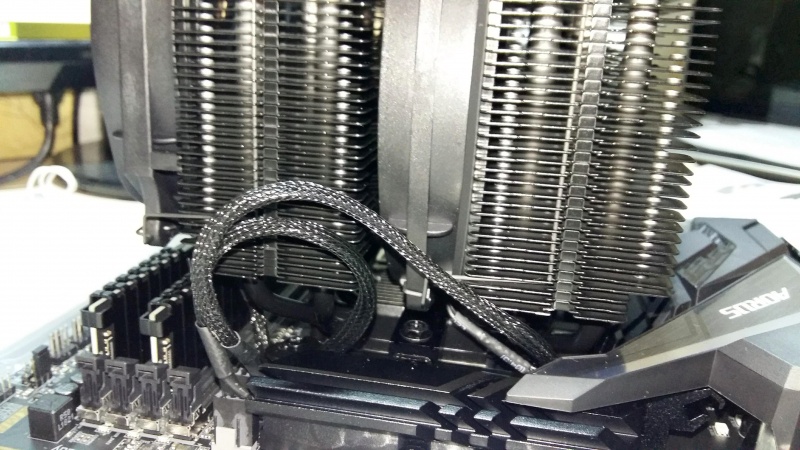

На следующих фото хорошо видно расстояние до оперативной памяти. Хочу также заметить, что установить средний вентилятор возможно только если не установлена видеокарта. А так же подключить вентиляторы в разъем материнской платы в моем корпусе невозможно. И даже за пределами корпуса это задача не простая.

И вся система в готовом виде. DARK ROCK PRO 4 очень большой кулер и после установки материнской платы в корпус возникают новые проблемы с подключением проводов питания процессора, а также корпусных вентиляторов. И верхний корпусной вентилятор мешал установке системы охлаждения, его пришлось снимать, а затем с трудом устанавливать обратно. В общем нужно быть готовым к некоторым трудностям при установке, особенно в компактных корпусах.

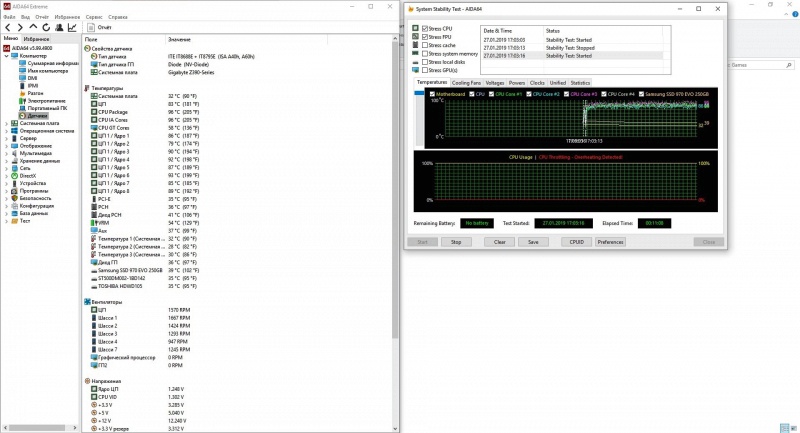

Что же, вдоволь намучившись с установкой данной системы и осознав тяжесть бытия, из-за понимания того, что добавить ОЗУ не получится если не разобрать весь компьютер. И еще вдобавок слот M2 c SSD так же навечно погребен под массой пластин системы охлаждения. Ладно, опять я не туда. В общем посмотрим что же у нас с тестами. В качестве печки выступаешь процессор Intel Core i9 9900k, т.е. как мы знаем один из самых горячих камней среди всех десктопных решений. И как итог имеет довольно таки спорные результаты. В тяжелых играх и в тестах без нагрузки AVX мы имеем приемлемые 70-72 градуса. В простое температура держится в пределах 32-35 градусов. Но вот в серьезной нагрузке по типу LinX или той же Aida в тесте FPU процессор прогревается до 97-98 градусов. А если хорошо разогнать память то будем иметь температуру более 100. Все тесты проводил со стоковой частотой в 4700Мгц и вручную подобранным минимальным напряжением Vcore. Хотя я и не исключаю что мой камень один из неудачных. Но так или иначе этого охлаждения достаточно чтобы играть, работать и выполнять любые задачи, за исключением игры в LinX или Aida.

Так или иначе я остался доволен BE QUIET! DARK ROCK PRO 4. И особенно если боитесь использовать СВО этот кулер будет одним из лучших среди конкурентов.

Достоинства: — хороший теплоотвод благодаря двухсекционной компоновке;
— стильный внешний вид, весь выкрашен в черный цвет;
— 7 тепловых трубок, а также 2 комплектных вентилятора;
— низкий уровень шума, на фоне остальных компонентов не выделяется вовсе, даже на максимальных оборотах;
— комплекты креплений для AMD и Intel собраны в раздельные пакетики;

Недостатки: — краска легко отделяется от пластин при установке вентилятора;
— крайне трудно установить в корпусе, в инструкции производитель советует устанавливать за пределами корпуса. И в моей конкретном случает с корпусом Fractal Design Meshify C Blackout остается крайне мало места для подключения материнской платы. Подключить питания ЦП смог только с помощью жены. Ибо моя рука просто не пролазила между верхней стенкой корпуса и радиатором системы охлаждения ЦП;
— инструкция понятна и исчерпывающая только наполовину;
