Nvidia Geforce GTX 970: характеристики и тестирование

Каждый год производители видеокарт выпускают новые модели с улучшенными характеристиками и производительностью. Несмотря на это, предыдущие поколения видеоускорителей не теряют свою актуальность многие годы. Ярким примером видеокарты, вышедшей в 2014 году, но все еще пользующейся большим спросом, является Nvidia Geforce GTX 970.

Модель пополнила ряды видеокарт, которые без особых проблем справляются с современными задачами по запуску требовательных игр и программ.

Технические характеристики

Чтобы убедиться в актуальности видеокарты, нужно рассмотреть характеристики GTX 970 более подробно.

Объем памяти видеоускорителя – 4096 Мб GDDR5, частотой 1750 МГц и пропускной способностью памяти 224,3 Гбайт/с. Разрядности шины памяти составляет 256 бит.

Эта модель работает на основе микроархитектуры Maxwell и чипа GM204 с 28-нанометровым техпроцессом. Базовая частота GPU составляет 1050 МГц. Частота в режиме ускорения – 1178 МГц. Число установленных в видеоускорителе транзисторов – 5,2 млрд., текстурных блоков – 104.

Этих показателей мощности видеокарты вполне достаточно для того, чтобы справиться с запуском современных игр, требовательных к железу программ для обработки видео и изображений.

Обзор GTX 970

Рассмотрев технические параметры видеоускорителя, нужно определить оптимальный блок питания и процессор для GTX 970, максимально раскрывающие его потенциал.

В качестве чипа отличным выбором станут модели от компании Intel. Для получения максимальной производительности в играх подойдут чипы Intel Core i5 и выше.

Нормальная рабочая температура видеокарты Nvidia GTX 970 составляет 80-85 градусов. Иногда этот показатель может доходить до 95 градусов, что не является поводом для беспокойства за целостность видеоускорителя. При увеличении этого показателя стоит задуматься над сменой заводской термопасты на новую.

На GTX 970 имеется 3 разъема – два DVI и один HDMI.

Какой блок питания нужен для GTX 970

При выборе блока питания следует обратить внимание на модель Corsair CX600 с объемом 500 Вт. Его мощности хватит для комфортной работы ПК в связке GTX 970 с процессором Intel Core i7 и объемом ОЗУ от 8 ГБ.

Как разогнать видеокарту

GPU-Z

За увеличение производительности видеоускорителя отвечает разгон GTX 970. Он позволяет повысить количество FPS в играх и увеличить скорость работы с требовательными программами. Также благодаря этому возможен процесс майнинга на Geforce GTX 970.

Funmark – софт для проведения стресс-теста.
MSI Afterburner – утилита позволяет увеличивать показатели видеокарты.
GPU-Z – софт предназначен для мониторинга показателей.

В программе Afterburner нужно увеличить два показателя: Memory Clock, который отвечает за ядро графического процессора видеоускорителя, и Core Clock, ответственный за частоту памяти GPU.

Показатель Memory Clock нужно повысить до 1050-1100 MHz, в то время как Core Clock – до 2500 MHz. Увеличивать эти пункты необходимо постепенно, не более 50 MHz за один раз.

Следующий этап – это проведение стресс-теста через программу Funmark. Этот тест позволит выявить неполадки в работе видеокарты. В случае их обнаружения рекомендуется понизить показатели или вернуть их к стандартным.

Финальным аккордом разгона является мониторинг всех показателей в утилите GPU-Z.

Этих показателей увеличения производительности будет достаточно для комфортной работы видеоускорителя. С такими показателями мощности возможен майнинг криптовалюты на видеокарте Nvidia Geforce 970.

Какие игры потянет GTX 970

Для получения полной картины о видеокарте необходимо произвести ее тестирование в «боевых условиях». Тесты в играх GTX 970 показывают следующие результаты.

TES V: Skyrim. В игре, выпущенной в 2011 году, видеокарта показывает себя просто идеально. Минимальный показатель FPS на самых низких настройках составит 133 кадра в секунду. При запуске Skyrim в 2K разрешении это показатель понизился до 100 FPS, что совершенно не критично.

Grand Theft Auto 5. Запуск игры производится на ультра-настройках в формате FullHD. Средний показатель FPS составил 44 кадра в секунду, минимальный – 39 FPS в крупных экшен-сценах с обилием NPC.

Metro: Last Light. При запуске игры на максимальных настройках количество FPS находилось на стабильном показателе в 42 кадра. Заметных просадок, фризов или лагов не наблюдалось даже в самых тяжелых сценах с большим количеством перестрелок.

Battlefield 1. В режиме кампании на высоком качестве графики игра выдавала стабильные 40 FPS без фризов или лагов. В режиме онлайн-сражений этот показатель составлял 35-40 кадров, в зависимости от того, что происходит на экране в этот момент.

The Witcher 3. В формате FullHD и на высоких настройках количество кадров составляло 50. Показатель уменьшался в больших городах до 42. В остальном никаких просадок во время игры замечено не было.

Watch Dogs 2. Одна из самых требовательных игр на сегодняшний день из-за своей не самой лучшей оптимизации для ПК. При запуске WD 2 на средних настройках количество кадров составляло стабильные 30 пунктов. При увеличении качества графики до высоких этот показатель падал до 24 FPS, в некоторых местах появлялись небольшие фризы.

Assassin’s Creed: Origins. В новой игре от компании Ubisoft Geforce 970 показал себя очень неплохо. При среднем качестве графики в формате FullHD показатель FPS не понижался ниже отметки в 25 кадров. Такой результат является отличным показателем, ведь эта игра – одна из самых требовательных на рынке.

Dishonored 2. Видеоускоритель от Nvidia хорошо справился с запуском игры в FullHD на средне-высоких настройках. Минимальный показатель кадров составил 27. Никаких просадок, фризов или лагов во время игрового процесса обнаружено не было.

Rise of the Tomb Raider. Игра о приключениях знаменитой Лары Крофт запускалась на высоких графических настройках. Среднее количество FPS составило 33 кадра в секунду.

На основе этих тестов можно сделать вывод, что видеокарта, несмотря на год своего выпуска, все еще является отличным решением для современных игровых проектов.

Сравнение производителей

За выпуск GTX 970 на рынок отвечают несколько крупных компаний производителей. Чтобы определиться с выбором подходящего, нужно произвести сравнительный анализ модели.

Производитель	Gigabyte GTX 970	Asus GTX 970 strix	Palit Geforce GTX 970	Zotac Geforce GTX 970	MSI GTX 970 Gaming 4G
GPU	GM204	GM204	GM204	GM204	GM204
Охлаждение	DirectCU II	DirectCU II	DirectCU II	DirectCU II	DirectCU II
Техпроцесс	28 нм	28 нм	28 нм	28 нм	28 нм
Число транзисторов	5,2млрд, шт	5,2млрд, шт	5,2млрд, шт	5,2млрд, шт	5,2млрд, шт
Количество блоков растеризации	64	64	64	64	64
Площадь кристалла (мм2)	398	398	398	398	398
Число потоковых мультипроцессоров	1664	1664	1664	1664	1664
Объем видеопамяти (Мбайт)	4096	4096	4096	4096	4096
Тип видеопамяти	GDDR5	GDDR5	GDDR5	GDDR5	GDDR5
Частота GPU (МГц)	1190	1114	1152	1076	1170
Предельная температура процессора (°С)	100	100	100	100	100
DirectX	12	12	12	12	12
Ширина шины	256 бит	256 бит	256 бит	256 бит	256 бит
Эффективная частота памяти	7000 Мбайт	7000 Мбайт	7000 Мбайт	7000 Мбайт	7000 Мбайт
Пропускная способность(Гбайт/c)	224	224	224	224	224
Цена GTX 970, руб.	21470	20605	22910	21611	23850

В среднем, стоимость видеокарты Nvidia Geforce GTX 970 в рублях составляет 21 000 руб. Основные отличия между производителями заключаются в частоте процессора.

Обновление драйверов

Скачать драйвера для видеокарты Nvidia Geforce GTX 970 пользователи могут на официальном сайте производителя. Обновление видеодрайверов позволяет увеличивать производительность в современных играх и программах.

Чтобы не пропускать выход новых версий, которые появляются каждые 2-3 месяца, можно установить специальную утилиту Geforce Expirience. Она оповещает пользователей о выходе новых драйверов и может в автоматическом режиме произвести обновление.

Для Windows 7, 8.1, 8 и Vista

Для Windows 10

400.00 МБ
Версия драйвера: 391.35 (WHQL) от 27.03.2018;
Язык: Русский
Операционная система: Windows 10 32/64-bit, Windows 7 32/64-bit, Windows 8.1 32/64-bit, Windows 8 32/64-bit, Windows Vista

Также программа помогает подобрать оптимальные настройки графики в игре для текущей конфигурации компьютера.

Тестирование GTX 970 в популярных играх: Видео

Источник

«Проблема выбора» — обзор видеокарты Gigabyte GTX 970 (GV-N970WF3OC-4GD)

Уже прошло не мало времени с момента выхода GTX 970 и данный материал для многих не станет откровением. Но раз уж искомая видеокарта оказалась у меня на руках, то почему бы не рассказать про неё? Тем более, что не так давно был протестирован её прямой конкурент Radeon R9 390 в исполнении все той же Gigabyte.

Позиционирование

Несмотря на скандал с видеопамятью, GTX 970 по прежнему остается наиболее популярной моделью и тому есть несколько причин. Во-первых, данный ускоритель ощутимо быстрее GTX 960 и при этом не так сильно проигрывает GTX 980. И во-вторых, благодаря удачному ценовому позиционированию, у любителей продукции NVIDIA по сути и выбора то не остается, если требуется видеокарта по оптимальному соотношению цена/производительность.

Как уже упоминалось ранее, GeForce GTX 970 напрямую конкурирует с Radeon R9 390. К плюсам R9 390 можно отнести вдвое больший объем графической памяти. А к минусам, более высокое потребление, что в свою очередь сказывается на повышении требований к мощности блока питания. Этот нюанс также влияет на температуру под нагрузкой и шум, издаваемый системой охлаждения. Если продолжить в этом направлении, то владельцам GeForce GTX 970 особо не придется заморачиваться, в какой корпус запихнуть свою видеокарту. А вот с Radeon R9 390 так не пошикуешь. Большинство фирменных СО будет рассеивать теплый воздух внутри корпуса, что может отрицательным образом сказаться на температуре других комплектующих.

Что делать тем, у кого недостаточно денежных знаков? Искать на вторичном рынке GeForce GTX 780 или Radeon R9 290, но есть один нюанс. Благодаря бурному развитию майнинга, в тот период, когда полки магазинов ломились от Radeon R9 290/ Radeon R9 290Х, вы с легкостью можете нарваться на «отработанный» экземпляр. Поэтому, если все же решили рискнуть, то проведите максимально пристальный осмотр видеокарты, протестируйте ее в наибольшем числе тестовых и игровых приложений, а также, покупайте только при условии наличия какого-либо гарантийного срока.

Помимо этого, никто не мешает мониторить барахолки на предмет любых версий GTX 970, лишь бы обошлась подешевле. Также, крайне желательно наличие хоть какого-то гарантийного срока, чтобы подстраховаться на случай неисправности. Рассматриваемую видеокарту я прикупил за 17 тысяч с 3-х летней гарантией. По факту карте 3 месяца, человек прошел GTA5 и наигрался.

Упаковка и комплектация

Так как устройство немного б.у., оно досталось мне без упаковки, но комплект был сохранён. Упаковка GV-N970WF3OC-4GD ничем не отличается от классического оформления, когда на абсолютно черном фоне красуется синее око трансформера и перечисляются ключевые особенности модели. В комплектации вы обнаружите два переходника с разъемами molex на 8 и 6-пин, а также, диск с драйверами. Документация определенно должна быть, но где-то затерялась.

Внешний вид, дизайн

Прежде чем перейти к внешнему виду, хочу упомянуть, что GV-N970WF3OC-4GD не принадлежит к какой-либо особенной серии, как-то G1 Gaming или Extreme Gaming. Поэтому, от неё не следует ожидать каких-то необычных дополнительных опций, здесь правит экономия.

Кожух выполнен целиком из пластика и по бокам он довольно хлипкий. К дизайну претензий нет, устройство выглядит стильно и агрессивно. Первое, что бросается в глаза, так это длина. Она неумолимо приближается к 300 мм. Несмотря на это, видеокарта спокойно влезет в корпуса наподобие Zalman Z9. Если обратиться к ассортименту Gigabyte, то в линейке GTX 970 нет моделей с WindForce 2X. Либо вы покупаете видеокарту длинной 300 мм, либо берёте малютку GV-N970IX-4GD, заточенную под Mini-ITX системы. Согласитесь, это весьма странно. Такого турбинного монстра, как GV-N970TTOC-4GD я в расчёт не беру.

Обратная сторона лишена бэкплейт и мы видим четыре оголенные микросхемы памяти. На самом деле, такие чипы преспокойно работают и без какого-либо дополнительного охлаждения.

На торце с этого ракурса нет ничего интересного. Разве что можно отметить, аккуратную прокладку кабелей для питания и регулировки вращения вентиляторов.

С другой стороны прямо по центру на кожух нанесен логотип WindForce, который в данном случае не светится. Все же речь ведём об упрощенной версии. Здесь вы также найдете два разъема для подключения питания. Для исправной работы необходим качественный блок питания мощностью от 500 Вт и выше.

Благодаря длине радиатора, передняя часть СО заметно выходит за края печатной платы. Обратите внимание на шурупы, с их помощью фиксируется кожух.

Для вывода изображение на экран предусмотрены интерфейсы: 3 x DisplayPort, HDMI, DVI-D, DVI-I.

Система охлаждения

Не секрет, что именно фирменная система охлаждения является определяющим фактором при выборе ускорителя, ведь от этого зависит насколько комфортным будет ваше времяпровождение за компьютером. Многие уже избалованы тихими вентиляторами и полупассивным режимом работы. Как бы то ни было, Gigabyte GTX 970 (GV-N970WF3OC-4GD) оснащена альтернативной системой охлаждения Windforce 3X. Этого более чем достаточно для эффективного отвода тепла от чипа со сравнительно невысоким потреблением.

Произвести разбор сможет каждый желающий, так как GIGABYTE по-прежнему не использует пломбы на шурупах. Это явный шаг в сторону покупателя и даже можно сказать конкурентное преимущество по сравнению с продукцией ASUS и MSI. Например, можно рассмотреть вариант построения системы жидкостного охлаждения, где непременно придется снимать СО для установки водоблока GPU. В случае с GIGABYTE, гарантия сохраняется.

Для снятия системы охлаждения необходимо открутить четыре подпружиненных и два простых шурупа. Немного огорчает, что производитель не предусмотрел какую-нибудь вспомогательную пластинку для придания большей жесткости конструкции, так как в последствии выяснилось, что плата заметно провисает.

Все три вентилятора посажены на кожух посредством трех миниатюрных шурупов.

Роль по отведению тепла с радиатора возложена на вентиляторы PowerLogic с маркировкой PLD08010S12H, типоразмер 80 мм. Здесь применяется подшипник скольжения. Лопасти снабжены некоторыми улучшениями, которые призваны снизить турбулентность и оптимизировать воздушный поток. Я специально не стал прочищать вентиляторы, чтобы вы могли оценить уровень запыленности в следствии трехмесячной эксплуатации.

В отличии от GV-N970G1 GAMING-4GD, в конструкции этой модели используются лишь две тепловые трубки. Радиатор поделен на три части. Крайняя контактирует с подсистемой питания, а центральная с GPU. Оставшийся отсек является вспомогательным. Такой подход позволяет надеяться, что температура силовых элементов будет ниже, чем при использовании отдельного миниатюрного радиатора.

Вокруг центральной части радиатора расположена металлическая пластинка, которая отводит тепло от четырех чипов памяти. По центру проходят две тепловые трубки, которые напрямую контактируют с графических процессором.

Печатная плата

Печатная плата выполнена в черном цвете и это частично компенсирует отсутствие бэкплейта, так как это становится не так заметно. Компоновка отличается от референсной, да и подсистема питания здесь усилена. Прошу также обратить внимание, что это плата ревизии 1.1.

С обратной стороны распаяны остальные микросхемы памяти и ШИМ-контроллер.

Для защиты от сколов кристалл снабжен защитной металлической рамкой. Пожалуй, GM204 (Maxwell) является на сегодняшний день наиболее востребованным GPU. Частота базовой версии чипа соответствует 1053 МГц, но в случае с GV-N970WF3OC-4GD она увеличена на 63 МГц. Учитывая то, насколько хорошо гонятся подобные модели, такую прибавку можно считать мизерной. Впрочем, этим грешат и остальные производители. С другой стороны, в скором времени на прилавках появится GTX 970 из серии Extreme Gaming и вот там уже будет более заметное повышение частот.

В прошлой ревизии 1.0 использовались чипы Samsung, а здесь мы уже видим SKhynix. Общий объем набран восемью модулями по 512 МБ, которые промаркированы как H5GQ4H24MFR-R2C.

Подсистема питания реализована по схеме 6+1+2. Шесть фаз отведено для GPU, одна для PLL и две для памяти.

На каждую фазу GPU отведено по два полевых транзистора 6508 и один 6414A.

Роль по управлению питанием возложена на ШИМ-контроллер uP1983A. Кстати, на плате прошлой ревизии использовался контроллер NCP81174.

Конфигурация тестового стенда

• Процессор: Intel Core i7 6700K

• Материнская плата: ASUS Z170-DELUXE

• Кулер: CRYORIG H7

• Термоинтерфейс: Arctic Cooling MX2

• Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX

• Видеокарта: Gigabyte GTX 970 GV-N970WF3OC-4GD

• Накопитель SSD: SSAMSUNG 840 Pro (MZ-7PD256BW) 256 Гбайт

• Регулятор вращения вентиляторов: Schyte Kaze Q-12

• Блок питания: Thermaltake Toughpower Grand 1200W Platinum

• Корпус: NZXT Switch 810

• Монитор: VIEWSONIC VP2770

• Операционная система: Windows 7 64-bit Service Pack 1

• Версия драйвера: GeForce 359.00

При установке в системный блок видеокарта заметно провисает, рекомендую установить какую-нибудь подпорку.

Gigabyte GTX 970 GV-N970WF3OC-4GD отличается от референсного образца альтернативной системой охлаждения и увеличенной на 63 МГц частотой GPU.

Процессор работал в автоматическом режиме, без разгона. Все энергосберегающие технологии были отключены. Термоинтерфейс для GPU соответствовал заводскому. Память функционировала на частоте 2800 МГц при активном профиле XMP с таймингами 16-18-18-36.

В свете «скандала» связанного с частотой FCLK, производители материнских плат подсуетились и выпустили соответствующие обновления для БИОСа. Теперь, в настройках можно задать частоту вручную, что и было сделано. В процессе тестирования, никаких проблем после установки данного параметра выявлено не было.

Синтетика

Приведу результаты измерения производительности на примере самых популярных 3D тестовых пакетов: Valley Benchmark 1.0, Heaven Benchmark 4.0 и 3DMark 13. Тестирование осуществлялось на базовых частотах.

Игровые тесты

Все игры были протестированы в двух разрешениях, FullHD (1920х1080) и QHD (2560х1440) на максимально возможных настройках. Для фиксации максимального значения FPS была отключена вертикальная синхронизация. Кроме того, во всех игровых приложениях было выключено сглаживание (anti-aliasing). На графиках, основное внимание следует уделять минимальному значению FPS, затем среднему, а верхний потолок кадров носит лишь ознакомительный характер. Также, для сравнения были приведены результаты GIGABYTE R9 390 (GV-R939G1 GAMING-8GD).

В общем и целом, показатели очень близки. Исключением является разве что Far Cry 4. Но есть один нюанс. Видеокарты R9 390 гонятся довольно слабенько, чего не скажешь про GTX 970. Этот фактор может сыграть решающую роль при выборе между двумя соперниками, но об этом чуть позже.

Фирменное ПО

Все видеокарты компании GIGABYTE поддерживают фирменную утилиту OC GURU II. Есть ли какая-то особая необходимость в её установке? Есть, только в том случае, если видеокарта снабжена регулируемой подсветкой или поддерживает различные режимы работы. Эти режимы обычно озаглавлены как OC/Gaming/ECO и позволяют повысить или понизить частоты в зависимости от ваших предпочтений. Также, фирменная утилита пригодится для ручного разгона, так как содержит в себе весь необходимый перечень настроек.

В нашем случае Gigabyte GTX 970 (GV-N970WF3OC-4GD) не стала исключением и для выбора нам доступно три профиля с соответствующими частотами.

Температура и разгон

После запуска ряда тестовых приложений, в том числе и трехкратного прогона Metro Benchmark, были зафиксированы следующие показатели: в простое 32 °С, а в нагрузке 63 °С. Можно прямо сказать, что видеокарта работает в максимально комфортных температурных режимах. Запас по эффективности у используемой системы охлаждения весьма солидный и это гарантирует, что видеокарта не будет перегреваться даже в небольшом, плохопродуваемом корпусе. Несмотря на отсутствие полупассивного режима работы СО, видеокарта остается достаточно тихой. Стартовый уровень начинается от 1500 об./мин., а под нагрузкой он может достигать 2000 об./мин. Но наверняка найдутся и те, кто придерутся к этому моменту. Я согласен, что полупассивный режим с остановкой вентиляторов штука хорошая и нужная. По крайней мере, это могло снизить кол-во пыли, которая накопилась за три месяца эксплуатации. Но рассматриваемая модель относится к упрощенным и легко может конкурировать с аналогами от других производителей. Например, MSI GTX 970 Armor 2X также лишена данной опции, как и многие другие модели. А если рассмотреть серию ASUS STRIX и MSI Gaming, то им противопоставляется линейка Gigabyte G1 Gaming.

Перейдем к разгону, он был осуществлён средствами сторонней утилиты MSI Afterburner, так как в этом приложении доступен более наглядный мониторинг ключевых параметров. В итоге, после частотного подбора, прибавка для GPU составила 236 МГц, а для памяти 350 МГц. Это просто убийственный результат, который дополнительно подкрепляется наличием GPU Boost, в следствии чего частота ядра достигала 1565 МГц.

А теперь вернемся к рассмотренным играм и проанализируем прибавку FPS в наиболее требовательных из них.

На примере Crysis 3 результаты GTX 970 заметно подтянулись, но здесь нельзя говорить о заметном преимуществе. А вот ведьмак порадовал куда больше, ведь в FullHD мы получили заметную прибавку в среднем значении ФПС. Однако, на более высоком разрешении разница была уже не столь внушительной.

Заключение

Пришел черед подвести итоги. Что же все-таки выбрать, GeForce GTX 970 или Radeon R9 390? Для себя я уже ответил на этот вопрос. Дело даже не в том, что GeForce GTX 970 будет меньше потреблять, меньше греться и тише работать. И не в том, что GeForce GTX 970 получает заметную прибавку в производительности благодаря хорошему разгонному потенциалу. А в том, что зачастую умудряется стоить дешевле, чем его конкурент. Никто не отменял покупку на вторичке, как сделал я, а вот R9 390 на барахолках редкий гость. Добавим сюда приличный ассортимент разнообразных моделей, хороший функционал GeForce Experience, всевозможные акции с халявными играми, новые тайтлы заточенные под Nvidia и слоган «The Way It’s Meant To Be Played» начнёт обретать более явные очертания.

Источник

NVIDIA GeForce GTX 970

Видеокарта NVIDIA GeForce GTX 970 это новая видеокарта компании NVIDIA, которая анонсирована 19 сентября 2014г. GeForce GTX 970 отличается довольно большой производительность (Выше чем у GeForce GTX 770), но немного слабее чем старшая модель GeForce GTX 980 (По количеству ядер CUDA). Видеокарта основана на графическом процессоре GM204-200 и обладает 4 Гбайт GDDR5 памяти, шиной на 256 bit, пропускной способностью в 224 Гбайт/с и энергопотреблением в 148 Ватт.

Характеристики видеокарты NVIDIA GeForce GTX 970:

Размеры:
Высота: 4,376 дюйма
Длина: 10,5 дюймов
Ширина: Два слота

Технические характеристики GPU:
Ядер CUDA: 1664
Базовая частота (MHz): 1050
Разгон до (МГц): 1178
Скорость заполнения текстур (гигатекселов/сек): 109

Спецификации памяти:
Частота памяти: 7.0 Gbps
Стандартный объем памяти: 4 Гб
Интерфейс памяти: 256-битный
Пропускная способность памяти (ГБ/сек): 224

Технологии:
NVIDIA SLI Ready: Да (3-полосная)
NVIDIA G-Sync: Да
NVIDIA GameStream: Да
GeForce ShadowPlay: Да
NVIDIA GPU Boost: 2.0
Динамическое суперразрешение: Да
MFAA: Да
NVIDIA GameWorks: Да
Microsoft DirectX: 12 API
OpenGL: 4.4
CUDA: Да
Поддержка шины: PCI Express 3.0
ОС Сертификация: Windows 8 и 8.1, Windows 7, Windows Vista, Linux, FreeBSD x86

Поддержка дисплеев:
Максимальное разрешение цифрового монитора*: 4096×2160
Максимальное VGA разрешение: 2048×1536
Стандартные разъемы монитора: Dual Link DVI-I, HDMI, 3x DisplayPort 1.2
Multi Monitor: 4
HDCP: Да
HDMI: Да
Аудио вход для HDMI: Внутренний

Мощность и температура:
Максимальная температура GPU: 98C
Мощность видеокарты: 145Вт
Минимальные системные требования к питанию: 500Вт
Дополнительные разъемы питания: 2x 6-контактный (2x 6-pin)

*3840×2160 при 30 Гц или 4096×2160 в 24 Гц поддерживается по HDMI.

Скачать драйверы, для видеокарты NVIDIA GeForce GTX 970:

Для Windows 7, 8.1, 8 и Windows Vista:

Для Windows 10:

Размер файла:

Версия драйвера: 388.13 (WHQL); Опубликовано: 30.10.2017; Язык: Русский

Операционная система: Windows 10 32/64-bit, Windows 7 32/64-bit, Windows 8.1 32/64-bit, Windows 8 32/64-bit, Windows Vista

Источник

Тест и обзор: GeForce GTX 980 и GTX 970 в SLI

Страница 1: Тест и обзор: GeForce GTX 980 и GTX 970 в SLI

Мы уже опубликовали подробный тест и обзор новых видеокарт Maxwell GeForce GTX 980 и GeForce GTX 970 сразу после их представления, в том числе рассмотрели первые модели с альтернативным дизайном EVGA GeForce GTX 970 Superclocked ACX 2.0 и MSI GeForce GTX 970 Gaming. Сегодня мы хотим более подробно изучить производительность конфигурации multi-GPU или SLI. Сборки подобных систем проблем уже не составляют, поэтому будет интересно посмотреть на производительность, особенно с учётом сравнительно низкой цены новых видеокарт GeForce GTX 970.

AMD и NVIDIA уже несколько лет предлагают пользователям возможность добавления второй идентичной видеокарты для увеличения производительности. Для сборки системы SLI вам потребуется совместимая материнская плата и достаточно быстрый процессор, чтобы успевать отправлять данные на две видеокарты. Большинство материнских плат совместимы с конфигурацией 2-way SLI, то есть могут обеспечивать не меньше восьми линий PCI Express x16 на каждую. Несколько сложнее ситуация с тремя или даже четырьмя видеокартами, здесь следует уже более тщательно подбирать компоненты системы.

Сегодня мы проверим самые простые системы SLI из двух видеокарт, а именно двух GeForce GTX 980 и двух GeForce GTX 970.

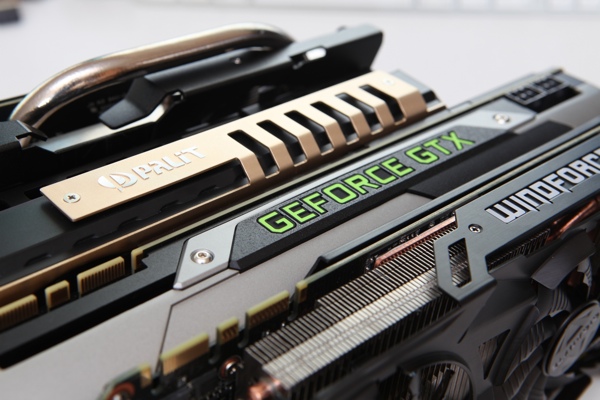

Две пары видеокарт GeForce GTX 980 и GTX 970

После приобретения и установки видеокарт остаётся только соединить их мостиками SLI. Они располагаются ближе к слотовой заглушке. В отличие от AMD, NVIDIA решила не отказываться от этого мостика у high-end видеокарт. Мостик обеспечивает быструю передачу кадров второй, третьей или четвёртой видеокарт на основную. Интерфейс PCI Express 3.0 с 16 линиями тоже даёт достаточную пропускную способность для данной задачи. Но ничего страшного в установке мостиков мы не видим.

В следующей таблице приведены технические спецификации видеокарт GeForce GTX 980 и GeForce GTX 970.

Новые видеокарты Maxwell

Модель	GeForce GTX 980	GeForce GTX 970
Розничная цена	от 28,0 тыс. рублей в России от 515 евро в Европе	от 16,1 тыс. рублей в России от 320 евро в Европе
Сайт производителя	NVIDIA	NVIDIA
Техническая информация
GPU	Maxwell (GM204)	Maxwell (GM204)
Техпроцесс	28 нм	28 нм
Число транзисторов	5,2 млрд.	5,2 млрд.
Тактовая частота GPU (базовая)	1.126 МГц	1.050 МГц
Тактовая частота GPU (Boost)	1.216 МГц	1.178 МГц
Частота памяти	1.750 МГц	1.750 МГц
Тип памяти	GDDR5	GDDR5
Объём памяти	4.096 Мбайт	4.096 Мбайт
Ширина шины памяти	256 бит	256 бит
Пропускная способность памяти	224,0 Гбайт/с	224,0 Гбайт/с
Потоковые процессоры	2.048	1.664
Текстурные блоки	128	104
Конвейеры растровых операций (ROP)	64	64
TDP	165 Вт	145 Вт
SLI/CrossFire	SLI	SLI

Перед тем, как мы перейдём к анализу производительности, позвольте рассмотреть тестовую систему.

Источник

Обзор и тест видеокарты MSI GeForce GTX 970 GAMING 4G

На звание «народной видеокарты» видеоускоритель NVIDIA GeForce GTX 970 едва ли может претендовать. Но тот факт, что данная видеокарта от различных производителей пользуется повышенным спросом среди более менее обеспеченных геймеров, отрицать нельзя. Ни известный скандал с 0,5 Гб медленной видеопамяти, и ни возросший курс доллара не помешали NVIDIA GeForce GTX 970 стать оптимальным игровым графическим ускорителем среди видеокарт верхнего ценового диапазона, что дает вполне определенные причины рассмотреть данный продукт еще раз.

В этом обзоре мы познакомим вас с видеокартой MSI GeForce GTX 970 Gaming 4G, которая является достаточно популярной среди всего множества графических ускорителей GeForce GTX 970. Важнейшими особенностями MSI GeForce GTX 970 Gaming 4G являются, конечно же, солидный заводской разгон и фирменная система воздушного охлаждения TWIN FROZR V с полупассивным режимом работы.

Технические характеристики

Графический процессор — NVIDIA GeForce GTX 970
Кодовое название графического процессора — GM204
Техпроцесс — 28 нм
Количество поддерживаемых мониторов — 4
Максимальное разрешение — 4096×2160
Частота графического процессора — 1140 МГц
Объем видеопамяти — 4096 Мб
Тип видеопамяти — GDDR5
Частота видеопамяти — 7010 МГц
Разрядность шины видеопамяти — 256 бит
Поддержка режима SLI/CrossFire — есть
Разъемы — DVI x2, поддержка HDCP, HDMI, DisplayPort
Число универсальных процессоров — 1664
Версия шейдеров — 5.0
Число текстурных блоков — 104
Число блоков растеризации — 56
Поддержка стандартов — DirectX 12, OpenGL 4.5
Необходимость дополнительного питания — да, 8 pin + 6 pin
TDP — 145 Вт
Количество вентиляторов — 2
Размеры — 269×141 мм

Упаковка и комплектация

Черно-красные цвета у продуктов MSI серии Gaming уже давно стали привычными и узнаваемыми, поэтому окрас коробки MSI GeForce GTX 970 Gaming 4G полностью соответствует такому оформлению. На передней панели упаковки присутствует название видеокарты, указаны ее основные ключевые характеристики, а также перечислены поддерживаемые технологии.

Уже с тыльной стороны упаковки подробно описана новая система воздушного охлаждения TWIN FROZR V, а также указана краткая спецификация видеокарты.

Внутри коробки видеокарта MSI GeForce GTX 970 Gaming 4G упакована в полупрозрачный антистатический пакет, и уложена в формированную полипропиленовую ванну. С таким уровнем защиты о целостности видеокарты во время транспортировки пользователь точно может не беспокоиться.

Комплект поставки MSI GeForce GTX 970 Gaming 4G скромен, и состоит лишь из руководства пользователя, диска с ПО и драйверами, переходника DVI-VGA и переходника питания 6-pin на 8-pin.

Внешний вид изделия

MSI GeForce GTX 970 Gaming 4G представляет собой видеокарту с системой охлаждения открытого типа. Игра черного и красного пластика в конструкции системы охлаждения позволила придать видеокарте MSI GeForce GTX 970 Gaming 4G выразительный внешний вид.

Несмотря на массивную систему охлаждения, видеокарта MSI GeForce GTX 970 Gaming 4G при установке в корпус системного блока занимает всего два слота. Во многом это заслуга новой системы охлаждения, в которой производитель сделал несколько малозаметных, но важных инженерных решения. В первую очередь кожух системы охлаждения MSI GeForce GTX 970 Gaming 4G несколько утоплен за металлическую заднюю планку разъемов, и во вторую очередь здесь применены низкопрофильные вентиляторы с диаметром крыльчатки 100 мм. Эти, казалось бы, маловажные решения позволили сделать MSI GeForce GTX 970 Gaming 4G более компактной по толщине, что может дать возможность устанавливать две таких видеокарты в соседние PCI-E x16 слоты расширения.

Из разъемов на задней панели присутствуют HDMI, DVI-I, DVI-D и DisplayPort.

Как и все современные видеоускорители, видеокарта MSI GeForce GTX 970 Gaming 4G имеет разъем PCI-E версии 3.0. Впрочем, работа в старых материнских платах со слотами PCI-E 2.0 данной видеокартой также поддерживается.

Торцевая часть видеокарты не лишена полезных элементов – тут по задумке производителя реализована фирменная символика с подсветкой.

Работает она в автоматическом режиме, однако и ее работу вы можете настроить в фирменной утилите MSI Gaming App.

Также с торцевой стороны можно обнаружить два разъема дополнительного питания видеокарты 6+8 pin.

А с другой стороны пару разъемов для мостиков SLI. Видеокарта MSI GeForce GTX 970 Gaming 4G поддерживает объединение в мульти-GPU связки как в количестве двух, так и трех видеокарт одновременно.

Для управления и мониторинга системы охлаждения MSI GeForce GTX 970 Gaming 4G использует 6-pin разъем подключения, пять из шести контактов которого задействованы в работе.

Тыльная сторона видеокарты MSI GeForce GTX 970 Gaming 4G не имеет никакой укрепляющей металлической пластины снаружи, и элементы платы доступны для детального осмотра.

С этой стороны печатной платы можно увидеть четыре микросхемы памяти, распаянных по Г-образной схеме. Это лишь половина всей набортной памяти видеокарты, остальная ее половина располагается с другой стороны видеокарты и скрыта под системой охлаждения.

Печатная плата

Система охлаждения TWIN FROZR V крепится на MSI GeForce GTX 970 Gaming 4G на четырех винтах, открутив которые можно увидеть более подробно печатную плату видеокарты. В глаза сразу бросается укрепляющая металлическая пластина с радиатором для силовой обвязки питания графического процессора.

Снять укрепляющую пластину также не составляет труда, после чего уже можно увидеть печатную плату MSI GeForce GTX 970 Gaming 4G во всей красе.

По детальному осмотру печатной платы MSI GeForce GTX 970 Gaming 4G видно, что данный графический ускоритель не является сверхсложным устройством и не перегружен плотным расположением элементов на плате. Образно говоря, MSI GeForce GTX 970 Gaming 4G можно было бы сделать более компактной в размерах печатной платы, если захотеть.

Сердцем видеокарты MSI GeForce GTX 970 Gaming 4G является графический чип NVIDIA GM204, выполненный по 28 нм техпроцессу. В отличие от референсной GeForce GTX 970, где графический чип работает на 1050 МГц и увеличивает свою частоту до 1178 МГц с помощью технологии Boost Clock, на видеокарте MSI GeForce GTX 970 Gaming 4G графический чип работает на частотах 1140 и 1279 МГц соответственно. Столь солидный заводской разгон позволяет не только увеличить общую производительность видеокарты, но и стать сильным аргументов в пользу выбора именно данной видеокарты.

Система питания на MSI GeForce GTX 970 Gaming 4G выполнена по схеме (3+2+2), где фазы распределены между GPU, MEM и PLL соответственно.

Что же касается набортной памяти, то она сообщается с графическим процессором по 256-битной шине. Общий объем памяти в 4 Гб набран с помощью восьми микросхем Elpida W4030BABG-70-F.

Система охлаждения

Затронуть вопрос системы охлаждения MSI GeForce GTX 970 Gaming 4G нам хотелось бы, начав с укрепляющей металлической платины. Данное инженерное решение не только придает жесткости печатной платы видеокарты, но и служит попутно неким теплосъемником от микросхем оперативной памяти и некоторых силовых элементов питания процессора и памяти. Теплопередача от соответствующих источников тепла производится через специальные термопрокладки.

Главной же гордостью и достоянием MSI GeForce GTX 970 Gaming 4G является ее фирменная система охлаждения TWIN FROZR V, которая способна работать как в активном, так и в пассивном режиме работы вентиляторов. В основе данной конструкции лежит массивный радиатор с двумя тепловыми трубками диаметром 6-мм и двумя тепловыми трубками диаметром 8-мм. Эта металлическая конструкция позволяет быстро отвести тепло от графического процессора и рассеять его по всему объему радиатора.

Активным же рассеиванием тепла с радиаторной части занимаются два 100-мм вентилятора, имеющие многоступенчатый режим работы, управляемый полностью автоматически. В том числе поддерживается и на MSI GeForce GTX 970 Gaming 4G полная остановка вентиляторов. Происходит это, как правило, в отсутствии нагрузки, и по заверению производителя, вентиляторы на MSI GeForce GTX 970 Gaming 4G не проявляют активности до порога температуры графического процессора до 64 градусов Цельсия. Впрочем этот вопрос мы еще проверим в ходе практического тестирования.

Пластиковый же кожух системы охлаждения несет в себе не только эстетическую функцию, но и зону логотипа с подсветкой. Поэтому кожух подключается к печатной плате видеокарты с помощью отдельного коннектора питания подсветки 2-pin.

Пара фирменных вентиляторов с четырнадцати-лопастной крыльчаткой закрепляются на радиаторной конструкции с помощью трех винтов каждый.

Оба вентилятора имеют измененную форму лопастей, конструкция которых именуется производителем как Torx Fan.

Модель вентиляторов имеет обозначение 10010S12HH с рабочими характеристиками 0,4 А и 12 В. Производителем данных вентиляторов является компания Power Logic.

Конфигурация тестового стенда

Intel Core i5-6600k 3,5GHz LGA 1151 (TurboBoost on)

G.Skill DDR4-2666 16Gb (8Gb*2)

MSI GeForce GTX 970 Gaming 4G

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)

ASUS PB298Q, 29″ (2560×1080)

ASUS Maximus VIII Hero

Windows 7 x64 SP1

CPU-Z ROG 1.74, Aida64

В основе тестовой платформы мы использовали связку из процессора Intel Core i5-6600k и материнской платы ASUS Maximus VIII Hero.

Для видеокарты MSI GeForce GTX 970 GAMING 4G были установлены последние на момент тестирования драйвера ForceWare версии 361.43. Тестирование осуществлялось в операционной системе Windows 7 x64.

Оценка производительности

Раскрывать вопрос оценки производительности MSI GeForce GTX 970 GAMING 4G были призваны такие синтетические тестовые пакеты как 3D Mark13, Valley Benchmark и Heaven Benchmark, в который тестируемый графический ускоритель показал достаточно высокие результаты.

Вопрос игровой производительности был отдал на суд таких популярных игр как Far Cry 4, Dying Light, Wolfenstein The New Order, Battlefiled 3 и Batman Arkham Origins. Во всех этих играх были использованы максимально возможные настройки графики и разрешение 1920х1080 точек.

Анализируя полученные результаты, стоит отметить что производительности видеокарты MSI GeForce GTX 970 GAMING 4G в разрешении 1920х1080 точек хватает для любой из протестированных на максимальных настройках графики игр. Такое положение дел позволяет говорить о том, что данного графического ускорителя более чем достаточно для современного игрового компьютера с монитором FullHD.

Температура и энергопотребление

Архитектура Maxwell и видеокарты на ее основе уже приучили нас к невысокому нагреву и энергопотреблению. Видеокарта MSI GeForce GTX 970 GAMING 4G лишний раз тому яркое подтверждение. Обладая отличной системой охлаждения TWIN FROZR V этот графический ускоритель без нагрузки работает в пассивном режиме и нагревается лишь до 33 градусов Цельсия. Разумеется, что при остановленных вентиляторах шум от компьютера не исходит вообще.

С появлением 100% нагрузки на видеокарту температура графического чипа MSI GeForce GTX 970 GAMING 4G растет в пассивном режиме работы системы охлаждения до отметки в 64 градуса Цельсия, после чего по заданному алгоритму запускаются вентиляторы системы охлаждения. Как итог, в хорошем проветриваемом корпусе видеокарта MSI GeForce GTX 970 GAMING 4G не нагревается в играх выше 64 градусов Цельсия, и на протяжении всей нагрузки, даже несмотря на работающие около 1000 об/мин вентиляторы шум от графического ускорителя также не слышен вообще.

Выступает на отлично видеокарта MSI GeForce GTX 970 GAMING 4G и в вопросах энергопотребления игровой системы. Обладая невысоким аппетитом, система на базе Intel Core i5-6600k и видеокарты MSI GeForce GTX 970 GAMING 4G потребляют в нагрузке менее 300 Вт. Столь скромные цифры позволяют при использовании подобной видеокарты не беспокоиться о мощности блока питания.

Заключение

Охарактеризовать участника данного обзора можно совершенно точно так: если для игр вы используете видеокарту GeForce GTX 970 — уже хорошо, а если MSI GeForce GTX 970 GAMING 4G — отлично! Обладая совершено превосходным сочетанием положительных особенностей и отсутствием значительных недостатков, этот графический ускоритель может вполне претендовать на звание одной из лучших видеокарт среди GeForce GTX 970. Разумеется, MSI GeForce GTX 970 GAMING 4G не единственный пример отличной видеокарты подобного плана, но то, что эта видеокарта получилась отличной, отрицать никак нельзя. Сильнейшими сторонами MSI GeForce GTX 970 GAMING 4G будут фирменная система охлаждения с полупассивным режимом работы, высокая энергоэффективность, отличная производительность и яркий внешний вид.

Плюсы:

гарантия 3 года;
красиво оформленный внешний вид системы охлаждения;
высокий заводской разгон;
высокая эффективность системы охлаждения;
практически бесшумная работа видеокарты благодаря полупассивной работе системы охлаждения;
низкий нагрев графического процессора;
низкое энергопотребление;
высокая производительность в современных играх.

Минусы:

Более высокая цена по сравнению с другими моделями видеокарт системы охлаждения GeForce GTX 970.

За отличные потребительские качества графический ускоритель MSI GeForce GTX 970 GAMING 4G получает справедливую оценку нашей редакции — золото!

Источник
