Модернизация схемы циркуляции ОЖ в ГБЦ

Установка вентилятора 402 двигатель газель

Рис.1.

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху. Рубашка охлаждения, насос, термостат и радиатор образуют «большой круг» циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов). Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя. Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала полуклиновым или клиновым ремнем.

Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя. При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Двигатель ЗМЗ 402 – модернизация системы охлаждения.

После форсирования мотора возникает проблема перегрева, так как режим работы кардинально изменился. Двигатель ЗМЗ 402, устанавливаемый на Газели и Волги, не лишен таких недостатков. Можно даже сказать, что в обычном (не форсированном) режиме, этот двигатель не отличается высокой эффективностью системы охлаждения. Поэтому, многие автолюбители, рано или поздно, но приходят к выводу, что нужно что-то предпринимать.

Форсирование двигателя ЗМЗ-402 приводит не только к модернизации системы охлаждения, но и к усовершенствованию систем смазки, газораспределения, зажигания. Иными словами, простой расточкой цилиндров не обойтись, для правильной работы двигателя придется переделать практически все. К тому же, усовершенствовать тормозную систему не помешает, так как мощность двигателя и максимальная скорость увеличились.

Модернизация охлаждения двигателя.

Для начала нужно решить, чем конкретно вы недовольны, что вы ожидаете получить после переделок? В первую очередь, конечно, потребуется замена крыльчатки с приводом от коленвала на электрический вентилятор. В радиаторах предусмотрено место под установку датчика включения вентилятора, поэтому, с этим проблем не возникнет.

Второе, что нужно сделать, – предусмотреть ручное включение вентилятора, на тот случай, если вдруг датчик выйдет из строя. Неплохая идея – плавное включение вентилятора. Реализовать ее можно при помощи блока задержки. Таким образом, на двигатель уменьшается нагрузка в момент включения вентилятора.

Третье – замена радиатора на более совершенный. Например, немного дороже обойдется медный. Но у него есть плюс – теплоотдача выше. Следовательно, двигатель ЗМЗ-402 с таким радиатором будет охлаждаться намного лучше и эффективнее.

Система охлаждения ЗМЗ-402.

Система охлаждения двигателя ЗМЗ-402 жидкостная (хотя, конечно, правильнее назвать ее комбинированной, так как встречный поток воздуха охлаждает радиатор). Герметичного типа – охлаждающая жидкость в системе находится под давлением. Два круга охлаждения – большой и малый. Если проще, то большой круг – это когда в работе участвует радиатор, малый – без него.

Обязанность термостата – переключение циркуляции охлаждающей жидкости с малого круга на большой и наоборот. Большинство неисправностей системы охлаждения двигателя заключается именно в нем. Закипание двигателя ЗМЗ-402 – это первый признак того, что термостат вышел из строя. Его нужно только менять, так как он не разборный, а следовательно, ремонту не подлежит.

Помпа имеет привод от коленчатого вала двигателя ЗМЗ-402, обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Ресурс у нее очень высокий, если правильно эксплуатировать. Один, самый важный, элемент – это подшипник, который имеет свойство изнашиваться. Особенно, если в систему охлаждения двигателя залит не тосол, а вода. Тосол сам по себе жирный, маслянистый, он смазывает подшипник. Если же залить воду, то она не только не будет смазывать механизм, но и в каналах двигателя образует много накипи, что повлияет на качество охлаждения.

Радиатор расположен так, что на него падает встречный поток воздуха, разбит он на соты, предназначен для лучшего охлаждения двигателя ЗМЗ-402. Кроме потока воздуха, радиатор обдувается крыльчаткой, имеющей привод от коленвала двигателя. Но все чаще на радиатор устанавливают электрический вентилятор, он намного эффективнее. Радиатор отопителя – служит для отопления салона автомобиля в зимнее время. Двигатель ЗМЗ-402 рассчитан на подключение одного или двух радиаторов отопителя (второй – для отопления фургона, если двигатель на Газели). И последнее – соединительные патрубки, расширительный бак и датчик температуры.

Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705.

Рис.2.

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра. Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу. После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля. Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки. На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки. Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л. В верхней части бака автомобилей Газель ГАЗ-2705 находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива.

В нижней части бака расположена сливная пробка. Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов. Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях. Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа. На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака. При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок. Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами. Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку. Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа. Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта. Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу. Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром. Топливный фильтр-отстойник двигателя Газель ГАЗ-2705установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин. Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.

Источник

Двигатель 402 система охлаждения схема газ 3110 с двигателем

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Модернизация схемы циркуляции ОЖ в ГБЦ

На данный момент ограничителем мощности моего 402го является детонация. То есть при тапке в пол в одном из цилиндров начинается детонация. Детонация возникает в первую очередь из-за перегрева, то есть некоторые цилиндры горячее остальных. Горячую смесь надо поджигать несколько позже, то есть после внедрения МПСЗ с индивидуальным УОЗ для каждого цилиндра отчасти проблема уменьшится, однако почему бы не попробовать решить проблему «подручными» средствами? После внедрения постоянной циркуляции через печку (улучшение циркуляции ОЖ у 4го цилиндра) звук детонации ощутимо изменился и стал более глухим, то есть она переехала во 2й или 3й цилиндры. Это же и подтверждает форма прогара прокладки ГБЦ. И, в общем, это известный факт — из-за близости выпускных каналов 2го и 3го цилиндров ГБЦ в этом месте нагревается сильнее. И тут мне на досуге пришла мысль насколько простая, настолько и гениальная — а что если сделать отвод тосола из отверстия, предназначенного для термовыключателя СРОГ.

Купил новый термовыключатель. Планировал выпотрошить его и приварить/посадить на резьбу туда штуцер, но к счастью, у него оказалась штатная сантехничекая резьба на 1/2:

Резьба правда у термовыключателя коническая, но это лечится фум-лентой/герметиком. Таким образом, пришлось приобрести только уголок на 1/2 гайка/штуцер и штуцер на 16-18 мм. Также понадобился металлический тройник на 16, внутри цетральный отвод перекрывал чуть ли не половину сечения, пришлось поработать напильником и убрать лишнее:

Источник

Установка вентилятора 402 двигатель газель

Снятие

Ослабить натяжение ремня, для этого ослабить затяжку гайки 1 и регулировочного болта 2 и повернуть кронштейн 3 с натяжным роликом 4 к блоку цилиндров двигателя

Если на нем есть трещины, расслоение резины, надрывы и т.д., ремень заменить.

Установка

1. Надеть ремень 2 на шкив 1 вентилятора, затем на шкив коленчатого вала 4 и натяжной ролик 3.

После установки ремня необходимо отрегулировать его натяжение.

Регулировка натяжения

При правильно отрегулированном натяжении ремень должен прогибаться на 7–9 мм при приложении усилия 40 Н (4 кгс) посередине между шкивом вентилятора и натяжным роликом.

Натяжение ремня регулируют перемещением натяжного ролика.

1. Ослабить затяжку гайки 1 (см. рис 1) крепления кронштейна 3 натяжного ролика и регулировочного болта

2. Повернуть кронштейн 3 с роликом 4 от блока двигателя, тем самым, натягивая ремень.

Затянуть болт 2 и проверить натяжение ремня, как указано выше.

Если натяжение ремня нормальное, затянуть гайку 1.

Отзывы

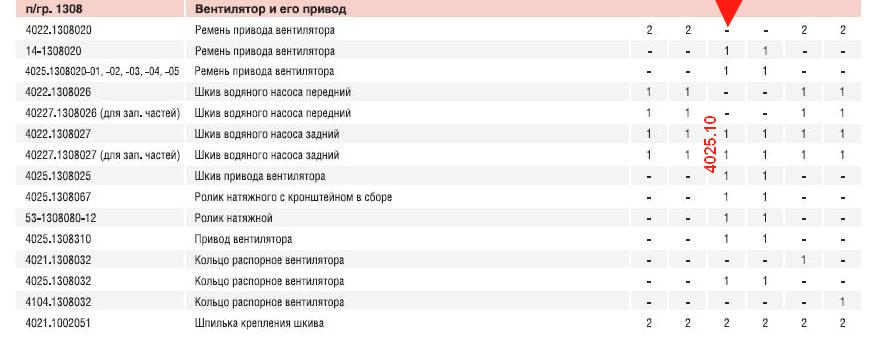

Это для двигателя 4025.10 стоят два ремня один ремень привода генератора, второй ремень привода вентилятора. Ремень привода вентилятора имеет натяжной ролик. Вот картинка с каталожными номерами

Источник

Установка вентилятора 402 двигатель газель

Что дает установка электровентилятора на 402 мотор? Во-первых, в холодное время двигатель гораздо быстрее прогревается. Во-вторых, на больших оборотах крутящаяся штатная крыльчатка потребляет некоторый процент мощности двигателя, и можно ожидать небольшого снижения расхода топлива (говорят, на газелях это "немного" доходит до пары литров). В-третьих, говорят, снижается шум двигателя, но я этого не заметил.

Существует инструкция по установке на Волгу тазовского вентилятора _ttp://volga-gaz.ru/tunung/?url=8, но она достаточно краткая и новичок столкнется с рядом подводных камней, как очевидных, так и не очень. Кроме того, описанная в ней переделка требует вытачивания переходника и пайки радиатора, что совершенно необязательно. Постараюсь описать процесс установки максимально подробно, обращая внимание на различные грабли.

Итак, первое — нужно найти, собственно, сам электровентилятор. Можно купить в магазине, но я поехал на разборку и скрутил с небитой шахи вентилятор вместе с кронштейном, на котором он крепится, что обошлось всего в 250 рублей. Если будет выбор, то выбирайте вентилятор:

а) лучше импортный (мне попался югославский);
б) свободно вращающейся без заеданий;
в) без осевых и радиальных люфтов вала эл.двигателя;
г) не забудьте при покупке проверить его, подключив к аккумулятору.

Дома вентилятор надо отчистить, если моторчик разбирается, то разобрать и сделать ревизию подшипникам и щеточному узлу. Если двигатель неразборный, можно просверлить миллиметровое отверстие в корпусе по оси заднего подшипника и шприцом залить туда масла, после чего заклеить отверстие кусочком скотча, передний подшипник смазывается тем же шприцом при снятой крыльчатке. У меня после этой процедуры моторчик стал вращаться на порядок лучше. Если вы придерживаетесь принципа, что под капотом тоже должно быть красиво, не помешает слегка подкрасить кожух крыльчатки, если он ржавый или облезший. Говорят, в природе существуют 6-лопастные крыльчатки, которые дуют лучше. Охотно верю, но сам это чудо в магазинах не встречал.

Самое трудное, как не странно, оказалось найти промежуточную трубу с газели под установку термодатчика. Продавцы в магазинах вылупляли глаза и говорили, что понятия не имеют, о чем речь. В итоге на одном из прилавков обнаружил то, что искал, даже в 2х вариантах: в металле и пластике. Причем, в пластиковой трубе резьба под термодатчик уже была кем-то заботливо сорвана. Берем металлическую. При покупке обратите внимание на качество сварки трубы и резьбовой муфты под датчик, ибо может течь по этому месту. Кстати, продавцы сказали, что эта труба не с газели, а с соболя. Чтобы вы знали, что искать, вот фото этой трубы:

Термодатчик. Изучив форум, выяснил, что лучший вариант — тазовский термодатчик 92-87. При покупке потрясите датчик над ухом — в нем ничего не должно телепаться. К датчику не забудьте взять 2 медные шайбы, почему две — сход резьбы на датчике может не доходить до торца, и чтобы не тянуть до усера одну шайбу, лучше иметь возможность подложить две. Перед установкой термодатчик обязательно сварить! Делается просто: берем прибор-омметр или пищалку, подключаем к датчику, и за провода опускаем его в кастрюльку с водой, которую доводим до кипения. На грани закипания воды в кастрюльке, датчик должен щелкнуть, а прибор — показать ток. Народ жалуется на отвратительное качество этих датчиков, да и мне первый попался бракованным, в результате чего вентилятор не включился и мотор тут же закипел.

Реле вентилятора. Штатные реле с 406 быстро выходят из строя, поэтому возьмите стартерное реле на 70 ампер. Также понадобится разная монтажная мелочевка:

1. Клеммы, 2 шт. больших (на силовые выводы реле) и кучка маленьких: клеммы-мамы и клеммы-вилочки под винт.
2. Провода. Взял в хозмаге двойной провод с сечением каждой жилы 2.5 квадрата для питания на вентилятор, жилы запараллелил для увеличения общего сечения, 2 метра; а также несколько метров более тонкого провода: для подключения термодатчика, кнопки в салоне и индикатора на приборке.
3. Термоусадочная трубка разных диаметров. Изолента в данном случае — прошлый век.
4. Герметик ABRO, черный или красный, или любой другой высокотемпературный, но только не обычный хозяйственный.
5. Пластиковые хомутики для фиксации проводов.

Теперь подготовим купленный патрубок от газели: его нужно укоротить таким образом, чтобы получился короткий тройник. От места вварки резьбовой муфты отступаем 20-30 мм и отпиливаем. В общем, должны получиться максимально короткие патрубки, с которых не будут сваливаться шланги. В данном деле важно не переборщить в ту или иную сторону, если пожадничать и оставить побольше, резко возрастет нагрузка на верхний патрубок радиатора и его вскорости отломит. Если же оставить слишком мало, шланги будут соскальзывать. После секвестирования патрубка, тщательно обработайте концы напильником и наждачной бумагой. Если сечение будет не круглым, а овально-прямоугольным, можно попытаться придать ему приближенную к круглой форму, путем аккуратных ударов молотка по патрбуку, лежащему на деревянной колоде. Не переусердствуйте, ибо труба обычная шовная конструкционная и может треснуть по шву, да и сварка ненароком отскочит.

Когда все готово и закуплено, приступаем к имплантации.

Сначала снимаем старый вентилятор. Первым делом ослабляем ремни (не забудьте, а то свернет шкив помпы). Затем откручиваем 4 болта крепления кожуха, сам кожух сдвигаем назад, к помпе и получаем доступ к крыльчатке. Торцовым ключом откручиваем 4 болта, которыми крыльчатка крепится к шкиву:

Снимаем крыльчатку и кожух, после чего закручиваем болты обратно. Возможно, придется подобрать более короткие болты или подложить толстые шайбы, если они будут вылазить с обратной стороны, у меня закрутились нормально.

Ставим электровентилятор. Он туда становится как родной, одно отверстие совпадает, два пришлось досверлить, в итоге крепление на 3х болтах: один справа по ходу движения, два слева. Если кожух вентилятора не будет плотно прилегать, между ним и радиатором можно проложить кусок разрезанного вдоль резинового шланга. Получается примерно так:

Теперь открываем крышку радиатора и сливаем тосол, достаточно слить примерно 5 литров, после чего снимаем верхний патрубок с радиатора и корпуса термостата. Чтобы не прилагать опасных усилий, его проще разрезать и спокойно снять, его все равно придется выбросить.

Не жалейте этот шланг, если только он не новый, все равно нужно менять, и вот почему. Эти шланги (сверху и снизу) нужны для того, чтобы двигатель мог свободно перемещаться относительно радиатора и корпуса машины, т.е., помимо основной функции — подвода ОЖ к радиатору, резинки выполняют еще и демпфирующую роль. Со временем они дубеют и становятся жесткими, в результате чего на патрубки радиатора передаются изгибающие усилия от вибраций двигателя и со временем патрубки могут дать трещину по месту впайки в радиатор. А мы еще дополнительно снижаем эластичность шланга, запихивая в него кусок жесткой трубы. Посему не поскупитесь и купите новый верхний патрубок, можно даже в комплекте, он недорогой и все равно пригодится. Шланги выбирайте максимально мягкими, но в то же время они должны быть толстыми и обязательно армированными капроновыми нитями. Не экономьте, не ставьте старый задубевший патрубок, и не используйте технические шланги иного назначения, если не хотите вскорости паять радиатор. Со временем новый патрубок тоже задубеет, но он успеет принять максимально благоприятную форму.

Берем кастрированную трубу от газели и вкручиваем в нее термодатчик, не забыв про медную шайбу (шайбы) и обязательно на герметик. Закрутить сейчас его будет удобнее, т.к. его можно куда-нибудь упереть или на что-нибудь надеть (поручик, молчать!). Если закручивается туго или идет плохо, лучше решить проблему сейчас, нежели когда-нибудь потом, когда система уже будет стоять на двигателе и вы будете ключом с трубой выкручивать датчик, рискуя сорвать шланги и выворотить разиатор.

Зачищаем патрубки на радиаторе и корпусе термостата от грязи и старого герметика, если таковой имелся. Снимаем заусенцы и коррозию наждачной бумагой. Примеряем тройник датчиком вниз — почему обязательно вниз, будет работать даже при минимальном уровне тосола. Намечаем место разреза на новом резиновом патрубке — все размечается таким образом, чтобы не было изгибающих напряжений. Режем шланг, одеваем его на наш самодельный тройник, разумеется, на герметик и хомуты. После чего насаживаем всю конструкцию туда, где она и должна помещаться, затягиваем, убираем сопли от герметика. получается примерно так:

Пока герметик сохнет, займемся проводкой. Для безопасности рекомендуется скинуть плюсовую клемму с аккумулятора, но при известной аккуратности можно обойтись и без этого. Главный принцип здесь — во-первых, система важная, она обеспечивает температурный режим двигателя, а во-вторых, делаем для себя. Поэтому провода новые, медные многожильные, силовые провода — достаточного сечения и желательно в двойной изоляции, никаких скруток, везде клеммы, обжатые термоусадкой, в общем, необходима максимальная надежность. Реле стартера крепится на кронштейн радиатора, слева по ходу движения, отверстия там есть:

Вентилятор подключается через штатный разъем, который надо было снять на разборке, дабы в случае чего его можно было быстро демонтировать без резки проводов. Схему рисовать лень, опишу словами:

1. Датчик: один вывод на массу, другой — на обмотку реле
2. Реле: второй вывод обмотки — на плюс
3. Вентилятор: один вывод на массу, второй на плюс через контакты реле.

В общем, датчик коммутирует землю (чтобы в случае внутреннего пробоя не было КЗ), реле коммутирует плюс (чтобы на вентиляторе не было постоянного напряжения, что исключит вероятность КЗ или токовой утечки при пробое обмотки на массу).

Плюс для вентилятора берется обязательно через предохранитель на 30А. У меня одно гнездо в корпусе общего предохранителя 60А, что на левом крыле, было свободно, сделал там:

Плюс на обмотку реле берется с верхнего вывода транзисторного коммутатора (на фотографии — коричневый провод справа), чтобы при выключенном зажигании система обесточивалась.

Минус на вентилятор — от ближайшего надежного болта, не забывайте про клеммы-вилочки и термоусадку. Минус на термодатчик — тоже от ближайшей земли, взял с кронштейна радиатора, он луженый и обеспечивает надежный контакт:

Параллельно термодатчику ведем провод в салон, на свободную кнопку — необходимо на случай отказа термодатчика. У меня таковой оказалась кнопка включения задних противотуманных фонарей, которые все равно запараллелены с габаритами, вторая слева над пепельницей. Если кнопка не использовалась или использовалась редко, она может заедать. Лечится разборкой и смазкой литолом пластмассовых подпружиненных шпенечков, которые ездят по перекидным контактам. С вентилятора тянем второй тоненький провод на индикатор в спидометре, там свободен крайний правый, что он должен сигнализировать — не знаю, в камасутре не написано, а к лампочке даже были незаняты клеммы в колодке. Если у вас вместо лампочек светодиоды (кстати, весьма рекомендую сделать), то соблюдайте полярность. Концы провода обжимаются клеммами и вставляются в колодку. Не забывайте про грабли. В итоге при включенном вентиляторе индикатор должен индицировать сей примечательный факт:

Проверяем вентилятор: при замыкании выводов термодатчика он должен работать. А теперь возьмитесь одной рукой за металл отвертки, которой замыкаете датчик, а другой — за корпус. Чувствуете, как бьет током (не бойтесь, это не опасно)? Этот эффект называется самоиндукцией и вызывает ускоренное обгорание контактов датчика. Чтобы продлить срок его службы, рекомендую параллельно выводам датчика подключить любой диод с рабочим напряжением несколько сот вольт. Мне подвернулся монументальный Д242, но сгодится и что-нибудь слаботочное, типа Д226. Подключается диод просто: замыкаем им контакты датчика, при одной полярности вентилятор должен крутиться, при другой — нет. Если вентилятор не крутится ни так ни так, либо наоборот, крутится при любом подключении, значит диод либо пробит, либо оборван, фтопку его. Подключаем диод так, чтобы вентилятор закрутился, после чего переворачиваем его и монтируем именно в такой полярности. Теперь он будет гасить броски самоЭДС от реле, в результате чего продлится срок службы термодатчика и не будут создаваться паразитные помехи в бортсеть при выключении реле. Не забудьте надежно изолировать корпус диода от массы (термоусадка рулит).

Провода прокладываем параллельно штатной проводке, фиксируя их пластиковыми хомутиками. Вид на монтаж сверху:

Источник

402 двигатель, "Газель": система охлаждения, схема

«Газель» — пожалуй, самый массовый в России грузовик малого класса. Эти машины встречаются на улицах каждый день. Мало кто помнит, но первые «Газели» шли с моторами и КПП от обычной «Волги». В таком виде «Газель» производилась в период с 1995 по 2002 гг. включительно. Это был двигатель Заволжского моторного завода, получивший маркировку ЗМЗ-402. Какие он имеет характеристики и особенности? Узнаем в нашей сегодняшней статье.

Описание

Технические характеристики

Итак, ЗМЗ-402 – это бензиновый рядный четырехцилиндровый мотор с рабочим объемом в 2440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим бензонасосом.

Система ГРМ – восьмиклапанная, с цепным приводом от коленчатого вала. 402 двигатель «Газели» имеет 92-миллиметровый ход поршня. Диаметр цилиндров – тоже 92 миллиметра, ввиду чего мотор имел малую степень сжатия и компрессию. В норме данный параметр составлял 8,2 килограмм на кубический сантиметр. Критическим считался показатель в 6,7 килограмм. Наряду с низкой степенью сжатия, 402 двигатель «Газели» отличался малой мощностью. Максимальная мощность, которая достигалась при 4,5 тысячах оборотов – 100 лошадиных сил. Крутящий момент – 182 Нм при 2,5 тысячах оборотов. И если для «Волги» этого параметра еще было достаточно, то для «Газели» уже нет. Машина была чувствительная к малейшим перегрузам. Восьмиградусные подъемы казались для нее настоящим испытанием. Рекомендуемое производителем масло – 5w30-15w40. При замене необходимо лить до шести литров. Регламент замены масла – десять тысяч километров. Но автомобилисты рекомендуют это делать раньше, на восьми тысячах.

Карбюратор на «Газели» с 402 двигателем

Что касается системы питания, здесь использовался отечественный карбюратор «Пекар» модели К151. Это штатный элемент, коим укомплектовывались все 402-е двигатели. «Газель» не стала тому исключением.

Как показывает себя К151 в деле? Как отмечают отзывы владельцев, «Пекар» – не самый лучший карбюратор. На «Газели» с 402 двигателем хорошо ведет себя «Солекс». Он не имеет, таких минусов, как «Пекар»:

Расход топлива. С карбюратором К151 «Газель» тратила порядка 25 литров бензина, причем 92-го. Установка «Солекса» позволяет снизить данный параметр примерно на четверть.
Работа двигателя. Как не пытались настраивать «Пекар» автомобилисты, мотор все равно работал неустойчиво. На холостых плавали обороты, при разгоне ощущались провалы. На «Солексе» таких проблем нет.
Ресурс. К151 обладает малым ресурсом. Через 50 тысяч километров он приходил в негодность. Причем К151 не подлежал ремонту – попытки установить ремкомплект были тщетными. Мотор работал еще хуже. Кстати, К151 мог выйти из строя и раньше. Известная болезнь – заклинивание заслонки вторичной камеры. «Солекс» имеет вдвое больший ресурс и легко поддается ремонту.

Клапана

Как мы уже отметили ранее, ЗМЗ-402 – это восьмиклапанный мотор, поэтому в системе ГРМ только один распределительный вал. Среди частых проблем – необходимость в регулировке клапанов. На «Газели» с 402 двигателем она должна производиться каждые 30 тысяч километров. Причем зазоры подстраиваются строго под каждый тип топлива. Производитель заявляет, что тепловой зазор на обеих клапанах (впускном и выпускном) должны быть 0,4 миллиметра.

Но как показывает практика, для нормальной работы мотора нужны другие настройки. Регулировка клапанов на «Газели» с 402 двигателем под 92-й бензин должна производиться следующим образом. Для впускных клапанов зазор составляет 0,30 миллиметра, для выпускных – 0,25. А вот для езды на 76-м бензине нужно увеличить данный параметр до 0,44 миллиметров. Что касается большинства «Газелей» из 90-х, которые эксплуатируются сегодня, они ездят на пропан-бутане. Под это топливо свой тепловой зазор – 0,35 миллиметра. Именно с такими характеристиками машина будет приемистой и тяговитой.

Система охлаждения

Любой двигатель внутреннего сгорания нуждается в охлаждении. Не стал исключением и двигатель 402 «Газели». Система охлаждения двигателя данной модели – жидкостного типа, с принудительной циркуляцией от помпы. Схема СОД представлена в нашей статье.

Устройство данной системы на всех «Газелях» одинаковое. Единственное – на модификациях «микроавтобус» установлены два отопителя и дополнительный электронасос. В конструкцию СОД входит:

Термостат.
Расширительный бачок.
Радиатор.
Вентилятор, приводящийся в действие от коленчатого вала.
Ремень (для привода вентилятора).
Салонный радиатор.
Водяной насос.
Электронасос системы отопления.

В качестве охлаждающей жидкости производитель рекомендует использовать Тосол А-40. Также мотор работает и на чистой дистиллированной воде. Однако ее нельзя использовать в зимний период времени.

Ниже мы рассмотрим наиболее важные элементы системы охлаждения 402 двигателя «Газели».

Термостат

СОД состоит из двух кругов – малого и большого. По первому жидкость циркулирует до того момента, как мотор прогреется. Как только температура достигнет заданной отметки (обычно 70-80 градусов), тосол движется по большому кругу. Для чего нужен термостат? Именно он управляет регулировкой и подает жидкость по определенному контуру в зависимости от ее температуры. Что касается неисправностей термостата на 402-м моторе, зачастую случается клин элемента в закрытом виде. Ввиду этого мотор начинает перегреваться, поскольку жидкость циркулирует только по малому кругу, минуя основной радиатор.

Помпа

Иное ее название – водяной насос. Данный механизм обеспечивает циркуляцию тосола в системе охлаждения. Работает деталь от коленчатого вала. Чем выше его обороты, тем сильнее раскручивается крыльчатка насоса.

Среди неисправностей помпы на 402-м моторе стоит отметить вой подшипника. В таком случае насос разбирается и меняется вал в сборе с подшипником. Также в негодность приходит сальник, шкив и крыльчатка.

Вентилятор и радиатор

С завода на «Газель» с 402-м мотором ставится трехрядный медный радиатор. Он достаточно выносливый и служит очень долго. Но со временем (особенно при использовании некачественной охлаждающей жидкости) начинается внутренняя коррозия металла. Из-за этого ухудшается теплоотвод и сильно греется двигатель. Также коррозия приводит к течи тосола. Что касается вентилятора, он шестилопастной и установлен на шкиву коленчатого вала. Вращается элемент с такой же частотой, что и сам вал. Работает вентилятор постоянно, из-за чего 402-й мотор не может нормально нагреться зимой.

Элементы отопления

Салонный радиатор.
Вентилятор отопителя с электрическим моторчиком.
Соединительные патрубки.
Элементы управления печкой с тросовым приводом.

Часто обрывается трос, что перекрывает клапан на печку. Из-за этого она греет как летом, так и зимой. Сам радиатор и вентилятор служат относительно долго.

Водяная рубашка и патрубки

Первая находится в самом блоке цилиндров, а также в ГБЦ. Принцип работы водяной рубашки простой. Холодный тосол, что идет от радиатора, попадает в каналы блока и забирает часть тепла. Далее жидкость снова попадает на радиатор и охлаждается. Среди неисправностей рубашки стоит отметить засор каналов и внутреннюю коррозию. Опять же, виновником сей проблемы является некачественная охлаждающая жидкость.

Генератор «Газели» (402 двигатель)

Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.

Для возбуждения на роторе генератора находится обмотка. Ее выводы идут на два медных контакта, что соединяются с кольцами вала ротора. Питание подается через угольные щетки. Среди проблем данного генератора владельцы выделяют малую мощность. Для полноценной эксплуатации необходимо минимум 80 Ампер-часов. Также часто из строя выходят щетки генератора и «шоколадка» (регулятор напряжения).

Ресурс

Ремонт двигателю 402 «Газели» понадобится не раньше, чем через 200 тысяч километров. Для коммерческого автомобиля это не большой срок. Мотор может «капиталиться» до четырех раз. А чтобы ремонт двигателю «Газели» не понадобился долгое время, нужно вовремя менять в нем масло и не перегревать мотор.

Также следует выставить правильное зажигание. На «Газеле» с 402 двигателем он выставляется на трамблере. Настройка угла опережения зажигания позволит сохранить клапана от прогара и увеличить приемистость мотора.

В заключение

Итак, мы выяснили, что собой представляет двигатель ЗМЗ-402. Конструкция данного мотора весьма устарела, ввиду чего возникают частые поломки с ним. Поэтому владельцы старых «Газелей» устанавливают вместо него более современные, 405 и 406 моторы. При таком же расходе они выдают намного больше мощности и крутящего момента. А поломки с ними случаются гораздо реже.
