К2-76 Установка измерительная

Распечатать

Установки измерительные К2-76 предназначены для измерений и поверки средств измерений импульсной и осциллографичсской групп в полосе частот до 18 ГГц.

Описание средства измерений

Установка К2-76 представляет собой многофункциональный виртуальный измерительный прибор, состоящий из базового блока, включающего в себя аналого-цифровые и цифроана-логовые преобразователи, и системного блока (ПЭВМ), обеспечивающего управление параметрами и математическую обработку информации. Дистанционное управление работой установки и передача информации осуществляется через стандартный расширенный параллельный порт, поддерживающий режим ЕРР или через последовательный порт И8В 2.0. Результаты измерений выводятся на экран монитора ПЭВМ. Принцип действия установок основан на преобразовании измеряемого электрического сигнала в цифровую форму с последующей обработкой ПЭВМ.

Установки К2-76 имеют следующие режимы работы: сверхвысокочастотный цифровой осциллограф, низкочастотный цифровой осциллограф, логический анализатор, многоканальный генератор кодовых последовательностей, генератор сигналов произвольной формы, генератор синусоидальных сигналов, мультиметр, измеритель индуктивности и емкости, электронно-счетный частотомер.

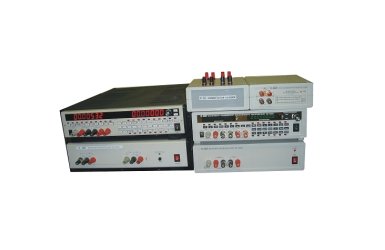

фото К2-76 Установка измерительная

К2-76 Установка измерительная

Питание прибора К2-76:

переменное напряжение от 85 до 264 В с частотой (47- 440 Гц);

постоянное напряжение от 120 до 370 В или 12 В .

Масса базового блока – 8 кг.

Габариты базового блока – 130 х 340 х 320 мм.

Наработка на отказ не менее 10000 часов .

Условия эксплуатации: рабочий диапазон температур от 5 до 40 ° С , диапазон температур хранения от минус 20 до 50 ° С.

Установки К2-76 в режимах «Сверхвысокочастотный цифровой осциллограф» и «Низкочастотный цифровой осциллограф» обеспечивают следующие режимы автоматизированного измерения и математической обработки зарегистрированных в памяти исследуемых сигналов:

  • измерение напряжения и времени между маркерами;
  • автоматическое измерение экстремальных значений;
  • автоматическое измерение размаха сигнала;
  • автоматическое измерение периода и частоты сигнала;
  • автоматическое измерение длительности импульсов на уровне 0.5;
  • автоматическое измерение времени нарастания и спада между уровнями 0,1 и 0,9;
  • измерение неравномерности вершины импульсов;
  • усреднение (для периодических сигналов);
  • интерполяция;
  • цифровая фильтрация;
  • статистический анализ (X и У гистограммы);
  • спектральный анализ сигналов (прямое и обратное быстрое преобразование Фурье).

По устойчивости к климатическим воздействиям установки К2-76 соответствуют требованиям группы 1.1 исполнения УХЛ по ГОСТ РВ 20.39.304-98 со значениями рабочих температур от 5 до 40° С.

По устойчивости к механическим воздействиям установки К2-76 соответствуют требованиям группы Г.З по ГОСТ РВ 20.39.304-98.

Технические характеристики К2-76

Сверхвысокочастотный цифровой осциллограф

Число входных каналов — 2.

Сопротивление входа каждого канала — (50±1) Ом.

Полоса пропускания — от 0 до 18 ГГц .

Время нарастания переходной характеристики (ПХ) не более 20 пс .

Диапазон напряжений измеряемых сигналов (Uх) — от ±10 мВ до ±1 В (до 10 В с внешними делителями).

Диапазон частот повторения измеряемых сигналов — от 50 Гц до 18 ГГц .

Диапазон длительности измеряемых сигналов — от 30 пс до 10 мкс.

Диапазон значений коэффициентов отклонения вертикального канала — от 2 до 200 мВ/дел с шагом 1 мВ .

Погрешность измерения напряжения — не более ± 0.02 Uх.

Диапазон измеряемых временных интервалов (Dх)- от 10 пс до 10 мкс.

Диапазон установки коэффициентов развертки — от 10 пс/дел до 1000 нс /дел с шагом 1, 2, 5.

Погрешность измерения временных интервалов – не более ± 0.005 Dх .

Режимы синхронизации: автоколебательный; ждущий НЧ – до 5 ГГц ; СВЧ – до 18 ГГц .

Программное обеспечение:

запоминание сигналов и органов установки параметров;

маркерные измерения параметров сигналов;

автоматические измерения параметров сигналов;

математическая обработка сигналов (спектральный анализ, статистический анализ, цифровая фильтрация).

Низкочастотный цифровой осциллограф

Число входных каналов — 2.

Сопротивление входа каждого канала — 1 МОм /10 пф или 50 Ом.

Полоса пропускания — от 0 до 250 МГц (от 0 до 200 МГц с внешним высокоомным делителем).

Время нарастания ПХ — не более 1.7 нс.

Частота дискретизации — 200 МГц — 1 канал, 100 МГц — 2 канала,

10 ГГц -периодический запуск

Объем памяти — 128 К/отсчетов .

Диапазон напряжений измеряемых сигналов ( U х) — от 10 мВ до 40 В (до 400 В с делителем).

Читайте также:  Один день из работы электрика Правильное подключение варочной панели

Диапазон частот повторения измеряемых сигналов — от однократных до 200 МГц .

Диапазон длительности измеряемых сигналов — от 3 нс до 100 с .

Диапазон коэффициентов отклонения вертикального канала — от 2 мВ/дел до 5 В/дел .

Погрешность измерения напряжения – не более ± 0.02 U х.

Диапазон измеряемых временных интервалов ( D х)- от 1 нс до 10 4 с .

Диапазон установки коэффициентов развертки — от 1 нс /дел до 10 с/дел с шагом 1, 2, 5.

Погрешность измерения временных интервалов – не более ± 10 -4 D х .

Режимы запуска и синхронизации:

автоколебательный; ждущий, однократный, ТВ-сигналом с возможностью выбора номера строки.

Программное обеспечение:

запоминание сигналов и органов установки параметров;

маркерные измерения параметров сигналов;

автоматические измерения параметров сигналов;

математическая обработка сигналов (спектральный анализ, статистический анализ, цифровая фильтрация).

Генератор синусоидальных сигналов ВЧ

Диапазон частот (F) – от 50 МГц до 2 ГГц .

Погрешность установки частоты – не более ± 5.10 -7 F.

Амплитуда выходного сигнала – не менее 1 В на нагрузке 50 Ом.

Ослабление – 30 дБ с дискретностью 1 дБ.

Генератор синусоидальных сигналов НЧ

Диапазон частот (F) — от 0.1 Гц до 50 МГц с дискретностью 0.1 Гц.

Погрешность установки частоты — не более ± 5.10 -7 F.

Амплитуда выходного сигнала:

от 10 мВ до 5 В на нагрузке 50 Ом;

от 20 мВ до 10 В на нагрузке более 1 кОм ;

дискретность установки — 1 мВ.

Электронно-счетный частотомер

Режимы работы — измерение частоты, периода.

Диапазон измеряемых частот(F) — от 0.005 Гц до 3 ГГц .

Погрешность измерения частоты — не более ± 5 . 10 -7 F.

Уровень входных сигналов — от 0.1 до 10 В .

Генератор сигналов произвольной формы

Режимы формирования сигналов: сигналы стандартной формы; сигналы, задаваемые аналитическим выражением; сигналы, задаваемые графически; сигналы, информация о которых содержится в памяти ПЭВМ; произвольная комбинация сигналов, заданных любым из вышеперечисленных способов.

Сигналы стандартной формы: прямоугольный импульс; трапецеидальный импульс; экспоненциальный импульс; пилообразный импульс; треугольный импульс; колоколобразный импульс; косинусквадратный импульс; гармонический сигнал; периодическая последовательность прямоугольных импульсов; АМ, ЧМ, ФМ, ИМ — сигнал.

Объем ЗУ – 128 К отсчетов.

Разрядность ЦАП (разрешение по вертикали) — 14 разрядов (16384 дискрет);

Частота тактирования — от 100 Гц до 100 МГц .

Уровни напряжения (U) выходных сигналов:

на нагрузке 50 Ом — от ± 10 мВ до ± 5 В ;

на высокоомной нагрузке (более 1 кОм ) — от ± 20 мВ до ± 10 В;

минимальная дискретность установки — 1 мВ ;

погрешность установки напряжения — не более ± 0.01 U .

Параметры формируемых импульсных сигналов прямоугольной формы:

частота — от однократных до 50 МГц ;

длительность импульсов — от 10 нс до 10 4 с ;

минимальная длительность фронта/среза — 5 нс;

выброс – не более 2 %;

неравномерность вершины – не более 0.5 %;

погрешность установки напряжения — не более ± 0.01 U ;

погрешность установки частоты — не более ± 5 . 10 -7 F .

Параметры формируемых синусоидальных сигналов:

частота — от 1 МГц до 20 МГц ;

погрешность установки напряжения — не более ± 0.01 U ;

погрешность установки частоты — не более ± 5 . 10 -7 F ;

режимы модуляции – НК, АМ, ЧМ.

Режимы запуска: внутренний; внешний; однократный.

Режим тактирования: внутренний; внешний.

амплитуда — 1 В на нагрузке 50 Ом;

временной сдвиг — в пределах временного интервала формирования сигнала с минимальной дискретностью установки

Многоканальный генератор кодовых последовательностей

Число выходных каналов — 16.

Уровни выходных сигналов – ТТЛ.

Частота тактовых импульсов — от 100 Гц до 100 МГц .

Разрядность кодовой комбинации в каждом канале — до 128 К .

Режим запуска: внутренний; внешний; однократный.

Отображение информации: временные диаграммы, логические таблицы.

Мультиметр

Диапазон измерения напряжения постоянного тока( U =) — от 1 мВ до 1000 В .

Погрешность измерения напряжения постоянного тока – не более ± 3 . 10 -4 U =.

Диапазон измерения постоянного тока ( I =) — от 1 мА до 2 А .

Читайте также:  Преимущества установки акриловой ванны в Мастер в дом

Погрешность измерения постоянного тока – не более ± 1 . 10 -3 I =.

Диапазон измерения сопротивления ( R -) — от 1 Ом до 10 МОм

Погрешность измерения сопротивления – не более ± 1 . 10 -3 R .

Диапазон измерения переменного напряжения ( U

) — от 10 мВ до 500 В в диапазоне частот от 20 Гц до 100 кГц ; от 0.01 В до

15 В в диапазоне частот от 50 кГц до 1 ГГц

Погрешность измерения переменного напряжения в диапазоне частот от 20 Гц до 100 кГц – не более ± 1 . 10 -2 U

Погрешность измерения переменного напряжения в диапазоне частот от 50 кГц до 1 ГГц – не более ± 0.1 U

Диапазон измерения переменного тока ( I

) — от 10 мА до 1 А в диапазоне частот от 50 Гц до 1 кГц.

Погрешность измерения переменного тока – не более ± 0.01 I

Диапазон измерения температур(t о ) – от -55 о С до +125 о С.

Погрешность измерения температур – не более ± 0.01 t о .

Логический анализатор

Число входных каналов – до 16.

Уровни входных сигналов – от минус 10 до 10 В .

Режим работы: синхронный; асинхронный.

Объем ОЗУ на каждый канал — до 128 К отсчетов.

Тактовая частота — от 10 Гц до 100 МГц .

Режим тактирования: внутренний; внешний.

Режим запуска: периодический; ждущий; однократный.

Вид отображаемой информации: временные диаграммы; логические таблицы.

Измеритель иммитанса

Диапазон измеряемых емкостей (С) — от 1 пФ до 1000 мкФ .

Погрешность измерения емкости – не более ± 0.01С.

Диапазон измеряемых ндуктивностей ( L ) — от 1 мкГн до 1 Гн .

Погрешность измерения индуктивности – не более ± 0.01 L .

* Цена указана: обычным шрифтом — приборы складского хранения; полужирным — выпускаемые в настоящее время; в скобках — без НДС; без скобок — с НДС.
Цена на государственную поверку указана без учета наценок за срочность и транспортировку до ЦСМ и обратно.

Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации, и может быть изменена.

Источник

Комплексы для добычи нефти и газа

Комплексы подземного оборудования для добычи газа и нефти фонтанным способом в коррозионностойком исполнении К1, К2, К3

Комплексы подземного оборудования для добычи газа и нефти фонтанным способом в коррозионностойком исполнении К1, К2, К3

Комплексы предназначены для использования в следующих технологических процессах:

  • добыча газа и нефти
  • добыча совместно-раздельным способом из двух горизонтов
  • проведение гидродинамических и промыслово-геофизических исследований
  • глушение скважины, промывка, долив
  • ремонтные работы (воздействие на пласт жидкими агентами)
  • освоение скважины до получения пластовой продукции

Основные элементы комплексов подземного оборудования:

  • оборудование, формирующее лифт
  • оборудование, устанавливаемое в лифт для проведения технологических операций на скважине
  • инструмент для спуска, подъема оборудования и управления им

СОСТАВ КОМПЛЕКСОВ:

  • направляющая воронка;
  • посадочный ниппель типа R;
  • подпакерный циркуляционный клапан;
  • посадочный ниппель типа F;
  • пакер гидравлический типа ПДГМ-ЦК;
  • разъединитель колонны типа РК с посадочным ниппелем типа F;
  • разъединитель колонны типа PKO (осевой);
  • циркуляционный клапан с посадочным ниппелем типа F скважинная камера;
  • тепловой компенсатор типа КМТВ; КМТВ с функцией разъединителя;
  • клапан-отсекатель скоростного типа с замком;
  • клапаны обратные и пробки, спускаемые в ниппели и скважинную камеру;
  • инструмент для спуска и подъема клапанов и пробок;
  • клапан-отсекатель типа КОУ

Состав комплекса может меняться в зависимости от задач, решаемых при его установке. В состав комплекса может также входить:

  • клапан подачи ингибитора;
  • датчик давления и температуры с электрическим кабелем и измерительной системой;
  • датчик давления и температуры с оптическим кабелем и функции распределенной термометрии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Исполнение комплекса Скважинная среда Рабочее давление, МПа Рабочая температура, °С Присоединительная резьба для организации лифта
Исполнение К1 для колонны 140 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 3% 35 120 TMK UP PF
Исполнение К1 для колонны 168 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 6% 21 120 TMK UP FMT
Исполнение К1 для колонны 178 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 3% 70 120 TMK UP FMT
Исполнение К2 для колонны 140 мм Нефть, газ и газовый конденсат с объем-ным содержанием СО2 и H2S до 6% 21 100 ВГР НКТ, ВГРТ, TMK UP FMT, TMK UP PF
Исполнение К2 для колонны 178 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 и H2S до 6% 21 100 ВГР НКТ, ВГРТ, TMK UP FMT, TMK UP PF
Исполнение К3 для колонны 168 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 15% и H2S до 29% 70 110 TMK UP PF
Исполнение К3 для колонны 178 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 15% и H2S до 29% 70 110 TMK UP PF
Читайте также:  Необходимость установки турника на даче
Исполнение комплекса Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Диаметр лифтовой колонны, мм Толщина стенки лифтовой колонны, мм Глубина установки пакера, не более, м
Исполнение К1 для колонны 140 мм 140 10,54 73,03 5,51 3018
Исполнение К1 для колонны 168 мм 168,3 8,9 114,3 6,88 1700
Исполнение К1 для колонны 178 мм 177,8 10,36 88,9 6,45 3804
Исполнение К2 для колонны 140 мм 139,7 7,72 60,3 4,83 1600
Исполнение К2 для колонны 178 мм 177,8 8,05 73,03 5,51 1600
9,2 88,9 6,45
Исполнение К3 для колонны 168 мм 168,3 10,59-12,06 88,9 и 114,3 для размера 88,9 – 6,45
для размера 114,3 – 6,88		 3600-4000
Исполнение К3 для колонны 178 мм 177,8 11,51-12,65

По техническому заданию Заказчика может быть разработано оборудование с другими характеристиками

Источник

Измеритель К2-82

Измерить различные параметры электрооборудования позволяет комплексная измерительная установка К2-82. С помощью этого прибора легко контролировать технические характеристики аппаратуры и поддерживать её в рабочем состоянии. Современные технические решения, которые используются в комплексной измерительной установке К2-82, позволяют своевременно обнаружить проблему и решить её. Возможность подключать установку к компьютеру позволяет сохранять информацию и повысить качество работы аппаратуры.

Прибор используется в различных отраслях промышленности, на железнодорожном транспорте, в научно-исследовательских лабораториях. Точность измерений и возможность с помощью одного прибора выяснить целый комплекс характеристик делают это устройство незаменимым помощником для профессионалов. Приобретение комплексной измерительной установки К2-82 повышает качество работы.

Установка является портативным измерительным прибором, предназначенным для измерения технических характеристик радиостанций, используемых на железнодорожном транспорте. Она может найти применение для проверки других радиостанций, работающих в диапазоне частот 2…3 МГц, 150…175 МГц и 300…350 МГц.

Установка обеспечивает измерение: частоты ВЧ и НЧ сигналов, мощности ВЧ сигнала, напряжения НЧ сигнала, девиации частоты, коэффициента гармоник НЧ сигналов и ЧМ сигналов, чувствительности приемника и чувствительности модуляционного входа передатчика.

Установка обеспечивает формирование сигналов НЧ и сигналов ВЧ.
Установка имеет возможность управления от внешней ЭВМ по интерфейсу RS-232.

Источник



Установка измерительная СУПЕРТЕХПРИБОР К2-86

Установка измерительная СУПЕРТЕХПРИБОР К2-86

Обеспечивает измерение и воспроизведение напряжения постоянного и переменного токов с наивысшей точностью в диапазоне 1 нВ-1000 В. Функция измерения напряжения постоянного тока обеспечивается вольтметром-калибратором К6-10ВК (на пределах 20 и 200 мВ совместно с низковольтным блоком К6-10БН). Функция воспроизведения напряжения постоянного тока обеспечивается К6-10ВК (0,1 мкВ-25 В), высоковольтным блоком К6-10БВ (пределы 200 и 1000 В), и низковольтным блоком К6-10БН (пределы 20 и 200 мВ). Измерение (до 1000 В) и воспроизведение ( до 200 В) напряжения переменного тока реализуется калибратором-вольтметром К2-86ВК. Расширение диапазона воспроизводимых калибратором напряжений до 1000 В обеспечивает высоковольтный блок К2-86БВ. К2-86ВК может функционировать как калибратор и вольтметр одновременно.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измерение и воспроизведение напряжения постоянного тока

в диапазоне от 0,1 нВ до 1000 В

Предел допускаемой основной погрешности измерения
(воспроизведения), ±(% от U + % от Uп)

Источник
