Как выбрать где и как использовать дюбель гвоздь

Как выбрать, где и как использовать дюбель-гвоздь?

Изделие используется для осуществления различных типов крепежных работ. С его помощью осуществляется монтаж конструкций и различных предметов из следующих материалов:

бетона;
камня;
древесины;
гипсокартона;
кирпича и т. д.

Конструкция крепежного элемента состоит из металлического стержня — гвоздя и дюбеля, который имеет свойство расширяться по мере проникновения гвоздя. От последней части зависит качество и надежность закрепления детали в бетоне, дереве и т. д. В процессе монтажа дюбель-гвоздя происходит расширение основы, поэтому скрепление со стеной становится максимально прочным.

Чтобы крепежная деталь не западала в широкие и глубокие отверстия, можно использовать специальные дюбель-гвозди с манжетой. Дополнительный элемент ограничивает крепеж, останавливая его на нужном уровне. Манжета бывает в виде цилиндра, потайной или округлой.

Современные технологии изготовления позволяют наносить на гвоздь резьбу. На головку изделия устанавливается шлиц, который позволяет ввинчивать дюбель-гвозди отверткой или шуруповертом. Стандартные дюбеля имеют диаметр от 5 до 10 мм, а в длину они могут быть от 30 до 160 мм. Резьбовая вершина направлена к головке.

Гвозди изготавливаются из стальных сплавов. Для более высокой стойкости, антикоррозийных свойств и защиты от ржавчины сверху они покрываются оцинкованным слоем. Однако в более дешевых изделиях может отсутствовать цинковое покрытие. Дюбеля производятся из пластика:

полиамида;
полипропилена;
полиэтилена.

Монтажные детали обычно применяются при работе с бетонными и кирпичными стенами и конструкциями. Удобство использования ускоряет процесс крепления, а невысокая стоимость позволяет уложиться даже в небольшой бюджет.

Характеристика крепежа

Дюбель-гвоздь является крепежной деталью для сквозного монтажа. С его помощью можно легко прикрепить какой-то предмет к базовой поверхности из древесины, бетона, гипсокартона или камня. С ним несложно закрепить плинтуса, источники света, нередко он используется в роли крепежа материала для теплоизоляции частных домов и в других случаях.

За счет простой, но в то же время удачной конструкции такой крепеж легко применять. Так, главными деталями дюбеля являются пластиковый цилиндр с распорной частью и гвоздь. Распорная часть при монтаже расширяется, за счет чего крепление удерживается в стене. Грибовидный гвоздь забивается в уже установленную распорную деталь.

В некоторых моделях присутствует специальная манжетка, которая выполняет функцию ограничителя и не позволяет изделию западать в отверстие. Она может иметь цилиндрическую или потайную форму.

Составные элементы дюбель-гвоздя

Крепеж чаще всего выпускается с резьбой и шлицем на металлической части. Работать с такими элементами намного проще, так как можно использовать отвертку для более легкого захода в отверстие.

Вершина резьбы всегда направлена к головке гвоздя для лучшего упора крепежной детали.

Сам дюбель изготавливается из полиэтилена, полиамида или полипропилена. А вот металлическая часть производится из различных сплавов из стали с покрытием поверхности цинком.

Стандартными диаметрами дюбелей являются 5, 6, 8, 10 мм, а длины колеблются от 30 до 160 мм. Эти размеры предполагают возможность применения дюбель-гвоздей для любых оснований и конструкций.

Лучшие средства

Способов зафиксировать крепление множество. Мастера советую обёртывать дюбель смоченным гипсовым бинтом или полиэтиленом, использовать деревянные чопики, заливать слишком широкое отверстие горячим клеем или жидкими гвоздями. Надежно удержит крепеж шпаклевка, эпоксидная смола, ремонтная салфетка.

Шпаклевка

Подойдет в случае, если воронка получилась большой, а стена вокруг дала трещины. Лучше взять клеевую шпаклевку. После застывания получается плотная пробка. Кроме того, ее легко наносить.

Что нужно сделать:

Ввинтите шуруп в дюбель.
Увлажните поверхность стены и отверстия из пульверизатора.
Нанесите готовую шпаклевку шпателем, если отверстие неглубокое.
Уберите излишки.
Пока пробка не застыла, поместите в нее шуруп.

Для быстрого заполнения глубоких отверстий используйте одноразовый шприц. Нагружать крепление можно только после полного схватывания.

Эпоксидная смола

Шпаклевку может заменить эпоксидная смола или клей. Чтобы масса была пластичной, добавьте наполнитель. Что подойдет:

рубленое стекловолокно;
мелкий песок;
опилки;
молотое хлопчатобумажное волокно;
серебрянка.

Смесь должна получиться вязкой и эластичной. Сделайте маленькие шарики. Проталкивайте их в отверстие тупым концом карандаша или другим подходящим предметом.

Эпоксидный клей лучше всего подойдёт для металлического дюбеля. Он обезжиривается и вставляется в заполненное массой отверстие. После этого вворачивается шуруп. Использовать крепление можно после 12 часов, когда клей полностью застынет.

Ремонтная салфетка

Разработана специально для случаев, когда воронка в стене слишком большая для дюбеля. Подойдет при креплении в бетоне, кирпиче, газобетоне. Округлая салфетка покрыта специальным составом. Чтобы она начала работать, смочите ее. Оберните пластиковое крепление и вставьте всю конструкцию в воронку. Через три минуты ввинтите шуруп.

Выбор дюбеля

Ремонтные работы внутреннего и наружного типа редко обходятся без использования дюбель-гвоздей. Но для каждого типа монтажа подбирают определенный тип крепежа. Вот некоторые рекомендации, которые помогут самостоятельно определиться с видом крепежных элементов:

Горизонтальный крепеж в бетон или кирпич подразумевает применение дюбеля с наружным диаметром от 6 до 10 мм и глубиной крепления от 30 до 50 мм. Такой дюбель не выпадет и разрешен для применения даже на потолке.
Для крепления профильных конструкций на стенах из шлакоблока применяют дюбель 6*40 мм. Другие размеры будут выпадать из отверстия.

Дюбель-гвозди с головкой «потай» 6*40 мм

Тяжелые предметы, к примеру шведские стенки или настенные тренажеры, требуют глубину закрепления от 80 до 100 мм.
Дюбель 6*60 или 6*80 мм используют в домах панельного типа.
При вертикальном крепеже используются распорные дюбели с насечками, так как нагрузка идет вниз.
Диаметр отверстия должен быть таким, чтобы дюбель входил в него с некоторым усилием.

Чем короче крепежная деталь, тем меньшую нагрузку она сможет выдержать.

Подбор по размеру

Крепеж для гипсокартона включает в себя множество изделий различной длины. Это объясняется многообразием преследуемых целей. К примеру, если необходимо закрепить сразу два листа, понадобится более длинный саморез. Также выбор зависит от типа древесины, в которую будут вкручиваться крепежные элементы. По этим причинам для разных задач существуют саморезы разной длины.

Размеры крепежного элемента обычно определяют «на глаз». Однако существует и другой способ – посмотреть маркировку изделия. К примеру, если написано 4,5х80, значит, что саморез обладает диаметром 4,5 мм и длиной 80 мм. Стоит помнить, что крепежные элементы необходимо утапливать в гипсокартон на 1 мм.

Установка крепежа

Универсальной схемы установки крепежного элемента для любой основы нет. В зависимости от типа базовой поверхности, куда крепится дюбель-гвоздь, различается и вид его монтажа.

Монтаж в бетонное и кирпичное основание

Если дюбель монтируется в кирпичное основание, то действовать необходимо по следующей технологии:

Выбор оптимального места для отверстия. Обычно это середина кирпича.
Бурение материала ударной дрелью. Делать это нужно крайне осторожно, чтобы не повредить кладку. Повышение скорости на инструменте возможно только после того, как просверлено более 10 мм основы.
Очищение отверстия от кирпичной крошки и обвалившегося материала.
Забивание дюбеля внутрь отверстия при помощи молотка.

Этапы монтажа дюбель-гвоздя в кирпичное основаниеПри работе с бетоном крепеж монтируется так:

Наметка отверстия молотком или кернером.
Выполнение перфоратором и сверлом для бетона требуемого отверстия. При этом важно понимать, что маркировка диаметра дюбеля должна совпадать с той, что указана на сверле. Само отверстие делается на 5 – 6 мм длиннее дюбель-гвоздя.
Удаление пыли из отверстия пылесосом.
Углубление цилиндрической части дюбеля молотком.
Забивка гвоздя в дюбель. При этом оставляют 2 – 3 мм для беспрепятственного осуществления подвеса.

Установка крепежа в бетонное основание

Монтаж в основание из гипсокартона или кафельной плитки

При работе с гипсокартоном заранее необходимо сопоставить его несущую способность с весом прикрепляемого груза. Если прикрепляемый предмет обладает немалым весом, то дюбель-гвоздь не используется, так как способен разрушить гипсокартон. Обычно используются специальные дюбели для гипсокартона. В случае, когда вес небольшой, технология монтажа не вызывает затруднений:

Выполнение подходящего по диаметру отверстия.
Введение крепежа так, чтобы чувствовался упор. При этом не стоит стучать по нему сильно молотком, хватит легких постукиваний.
Закручивание шурупа отверткой или шуруповертом.

Специальные дюбели в форме бабочки с гвоздями для работы с гипсокартонными основаниями

Так как кафельная плитка относится к хрупким материалам, то в этом случае работы проводятся максимально аккуратно по следующему алгоритму:

Отметка места вхождения крепежа в плитку. Здесь допускается делать его не только в самой плитке, но и в шве.
Создание отверстия глубиной полмиллиметра при помощи самореза по металлу постукиванием молотком по нему. Только после этого разрешается делать полноценное отверстие дрелью ударного типа.

Не стоит забывать, что под плиточной поверхностью отверстие выполняется уже по правилам, подходящим для установки дюбель-гвоздя в бетонное или кирпичное основание.

Установка крепежного элемента с бортиком в подготовленном основании.

Работа по выполнению отверстия под дюбель-гвоздь проводится крайне аккуратно

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому

Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

простота в изготовлении и монтаже;
нет необходимости поиска крепежа и его покупки в магазинах;
возможность использовать (установка и замена) самоделок многократно;
можно крепить, как один, так и несколько проводов одновременно.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
Если предусматривается запас, следует сделать его менее заметным.
При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Как можно вбить массивный гвоздь в межкомнатную перегородку из гипсокартона

Гипсокартон – мягкий материал. Важно обеспечить надежное соединение. Для фиксации легких предметов используют крепеж, предназначенный для этого материала. Рабочий процесс состоит из трех этапов:

Маркером наносят метку.
Дрелью высверливают отверстие нужного диаметра.
Вставляют крепежный элемент. Для надежности используют клей.

Специальный крепеж для профиля из гипсокартона

Гвоздь или шуруп?

Оба варианта схожи по конструкции. Состоят из стержня и гильзы. Но есть отличие. Это способ фиксации. Дюбель-гвоздь забивают молотком, а дюбель-шуруп вкручивают отверткой или электрическим инструментом. Рассмотрим эксплуатационные характеристики:

Долгая установка.
Легкий демонтаж.
Надежное крепление.
Трудно повредить фасад.

Быстрый монтаж.
Сложно вытащить.
Средняя удерживающая способность.
Риск нарушения лицевой поверхности.

Работая с гвоздями, можно закончить ремонт или строительство раньше. Но есть опасность повредить лицевую часть материала, например, сильным ударом молотка. Шурупы держатся в дюбеле плотно, однако отнимают много времени на закручивание.

Источник

Как правильно установить анкерный болт в стену

Анкерный болт – это разновидность крепежной системы, которая монтируется в несущее основание и удерживает конструкции разных видов. Чаще всего анкеры применяют в тех случаях, если использование других крепежей недопустимо из-за прочности стен или конструкций. Чаще всего болты подходят для фиксации бытовой техники, установки оконных систем или дверей.

Надежными считаются анкеры из нержавеющей стали или оцинкованные анкеры. На конце крепежа есть увеличенный конус. При монтаже распорная часть детали скрывается в поверхности. Устанавливать анкер можно только в отверстие нужного размера. Состав крепежа и препятствующая движению сила – залог прочного соединения.

Технические особенности монтажа в стене

Анкерный крепеж устанавливается в прочных поверхностях. Например, бетон, кирпич или камень, отличающийся высокой твердостью. Чтобы гарантировать прочное крепление, нужно ориентироваться на болты с фиксирующими гайками. Однако, в некоторых случаях это недопустимо из-за выпирания шпильки. Выступы даже в несколько миллиметров могут создавать неудобства при монтаже в стене.

Модельный ряд анкеров от популярных производителей на рынке предлагает перечень крепежей с размером шпильки от 18 до 400 миллиметров. Нужный показатель рассчитывается исходя из поставленных задач.

Следовательно, отличается и размер втулки – от 6,5до 20 миллиметров. На длинных деталях втулки выдерживают максимальные нагрузки. Предельно допустимые нагрузки каждой детали прописаны в технической документации. При выборе подходящего крепежа важно учитывать толщину платформы, на которой вы намерены установить предмет. Длина анкера не определяет его надежность. Также существуют риски сквозного отверстия, что отражается на свойствах поверхности.

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.
Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

Варианты крепления анкерных болтов

Различают три основных способа монтажа крепежных деталей:

механическое воздействие на деталь с целью ее видоизменения;
использование специальных наполнителей, обладающих фиксирующими свойствами;
виброзачеканка.

Существует несколько типов крепления:

Клиновой: на конусе располагается распоротая втулка. Гайку устанавливают вместе с шайбой, что обеспечивает лучшую фиксацию. Стержень соприкасается с металлической втулкой, а в процессе вкручивания втулка расклинивается.
Втулочный: длина гильзы приравнивается стержню. При монтаже расширяется диаметр втулки. Получается фиксированное прилегание к стенкам двух частей отверстия. Этот вариант подходит для работы с пористыми и неоднородными поверхностями.
Забивной: крепится путем ударных инструментов.
Разжимной: для плотного прилегание применяют расширительную пружину. Втулка меняет форму, за счет чего система выдерживает большие нагрузки и выполняет поставленные задачи.
Специальный: изготавливают для решения особых задач.

Разновидности анкерных болтов

С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.
Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба. Во избежание разрушения из-за коррозии болты оцинковывают. Сами изделия производят из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.
Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.
Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент. Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Установка анкерных болтов в стену: ключевые моменты

Для надежного крепления важно придерживаться правил монтажа в стене. Есть несколько базовых рекомендаций, которые обеспечат прочное соединение:

Необходимо правильно подбирать сверло для создания отверстия. Все анкерные болты стандартизированы, поэтому сверло подбирается в соответствии с маркировкой.
Обязательно очищаем отверстие от образовавшейся бетонной или кирпичной кромки.
При монтаже болт должен свободно входить в отверстие. Если это происходит затруднено, неправильно рассчитан диаметр отверстия.
Затягивать гайку нужно постепенно и без резких движений. Таким образом удастся обеспечить плотное прилегание анкерного болта к стенке втулки.
При выборе болта учитывается ряд параметров: размеры, предельно допустимые нагрузки, величина изгиба, материал.

Как установить анкерный болт в бетон?

При работе с анкерными болтами, как и другими крепежными системами, важно правильно выполнить замеры. С бетонными поверхностями есть ряд особенностей:

При монтаже важно учитывать не только качество самого болта, но и бетона. Также во внимания берутся такие критерии, как особенности самой конструкции, тип анкера.
Если установить конструкцию нужно на основание с отделкой, отверстие обязательно должно быть длиннее. Это важно из-за меньшей прочности отделочных материалов, чем сам бетон.
По диаметру сверло должно быть примерно на полсантиметра меньше предполагаемого отверстия.
В инструкции к болтам указано допустимое число оборотов до полной фиксации.

Как монтировать анкерный болт с гайкой?

Анкерный болт с гайкой фиксируется за счет раскрытия распорной втулки. Гайка предназначена для того, чтобы болт входил во втулку, и она разжала лепестки для прочной фиксации.

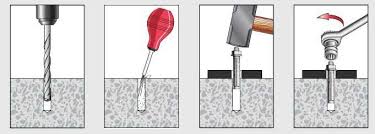

Пошаговая инструкция монтажа анкерного болта в стену:

проделывают лазейку;
устраняют образовавшийся мусор;
забивают молотком болт с гайкой;
прочно затягивают гайку.

Когда монтаж анкерного болта завершен, необходимо правильно закрутить гайку. После этого можно переходить к монтажу конструкции. Такой крепеж больше всего подходит для установки предметов к прочным основаниям. Анкерный болт производят из качесвтенной стали с цинковым покрытием. За счет этого крепеж выдерживает большие нагрузки. Для пористых поверхностей существует двухраспорный крепеж. Его конструкция отличается наличием двух втулок, которые раскрываются при вкручивании.

Установка анкерных болтов: в чем их преимущества

Такой крепеж считается надежными при установке массивных конструкций. Качественное крепление, которое можно гарантировать с анкерами, невозможно добиться с другими видами крепежей.

Плюсы применения для бетона:

повышенная стойкость к различным нагрузкам – динамическим или статическим;
устойчивость к деформации под воздействием внешних факторов;
не поддаются коррозии;
простой и быстрый монтаж в бетон или другой тип поверхности;
разнообразие по длине, типу крепежа, диаметру, выдерживаемым нагрузкам, материалу и другим показателям;

Очевидных недостатков у анкерных болтов нет. Единственное, важно соблюдать правила выбора и монтажа. Только при точном расчете глубины отверстия, выбора сверла можно рассчитывать на прочность соединения.

Источник

Как крепить анкерный болт: видео, фото, нюансы, советы

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
тщательно очищают посадочное отверстие;
аккуратно забивают анкерный болт с гайкой при помощи молотка;
затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Источник

Как установить анкер? Пошаговая инструкция

Представьте, что вам нужно повесить тяжелую люстру или закрепить на стене массивную полку. Если раньше вы не сталкивались с тем, что такое анкер, и подобная задача вам не знакома, у вас могут возникнуть закономерные вопросы. Что понадобится для работы? Каковы этапы установки данного типа крепежа? Есть ли какие-то нюансы? Ответы на них вы найдете в этой статье.

Содержание:

1. Что понадобится для работы?
2. Этапы установки анкера
3. Важные нюансы

Анкер – это универсальный и надежный крепеж, который может выдерживать большие весовые нагрузки. Именно его используют, когда крепят к бетонным и кирпичным стенам тяжелые подвесные конструкции, громоздкие полки и другие массивные элементы. Чтобы соединение было действительно надежным, важно правильно установить анкер. Хотите знать, как это сделать? Расскажем по порядку.

Что понадобится для работы?

Этапы установки анкера

1 этап: сверление отверстия. Важно помнить, что диаметр отверстия должен подходить под диаметр распорной части анкера, чтобы она без труда могла быть установлена в это основание. Глубина отверстия строго должна быть равна длине распорной части. Если просверлить глубже, анкер может провалиться внутрь стены. Чтобы выполнить отверстие нужной глубины, используйте глубиномер, если таковой имеется на дрели. В ином случае сделайте отметку на буре, до которой вы будете сверлить.

2 этап: очистка отверстия. После сверления внутри отверстия скапливается крошка, которая станет помехой при установке анкера – большое количество бетонной крошки не даст распорной части до конца войти в основание. Чтобы избавиться от нее, используйте строительный пылесос либо выдувайте пыль вручную, например, с помощью резиновой груши.

3 этап: уплотнение крепежа. В очищенное от пыли отверстие установите распорную часть анкера – оболочку или, как еще ее называют, рубашку. Чтобы она полностью вошла в основание, вбейте ее молотком. Края распорной части не должны торчать – весь элемент необходимо уплотнить в отверстии, снаружи остается лишь головка болта.

4 этап: затягивание гайки. Чтобы окончательно зафиксировать две части элемента – распорную часть и болт – и укрепить их в отверстии, необходимо закрутить гайку на головке болта. Для этого используйте ключ подходящего размера. За счет вкручивания резьбовой части болта распорная часть деформируется и прочно фиксируется в основании. Крутить следует до тех пор, пока проворачивание станет невозможным. Не перестарайтесь: как только гайка будет закручена, воздействие следует прекратить, чтобы не сорвать резьбу.

Важные нюансы

Теперь вы теоретически знаете, как установить анкер. Однако на практике можно столкнуться с рядом трудностей, вызванных как самими крепежными элементами, так и материалом основания, в который они будут закрепляться. Есть несколько важных правил, которые помогут вам избежать наиболее частых ошибок начинающих мастеров.

Анкеры не крепятся в пустотелом кирпиче. В таком материале они не выполняют свою функцию – не сцепляются с основанием.
При установке элементов в полнотелом кирпиче важно соблюдать допустимый размер крепежа – его диаметр должен быть не более 8 мм, иначе кирпич может расколоться.
Если вы устанавливаете анкер в бетонной стене, расстояние от ее края должно быть в 2,5 раза больше, чем глубина сверления.
Когда из отверстия невозможно до конца удалить бетонную крошку, допускается углубить его на 15 – 20 мм, чтобы распорная часть полностью вошла в основание.
Учитывайте несущую способность анкеров и не превышайте допустимую нагрузку. Как правило, информация об этом приводится на упаковке крепежа.

Пожалуй, это все, что вам нужно знать для установки анкеров. Теперь вы можете приступить к работе. Если у вас еще нет крепежных элементов, купите их в нашем интернет-магазине. Определиться с выбором поможет статья «Размеры анкерных болтов». Мы предлагаем наиболее распространенные виды анкеров, поэтому вам легко будет выбрать подходящие. Оформляйте заказ через сайт или по телефону 8-800-333-83-28.

Источник

Анкера по бетону (болты): типы и виды, а так же способы их крепления и монтажа в пенобетон и газобетон

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

Сам болт
Конус со слоем резьбы внутри
Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой. Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

Малые – сечение до 8 миллиметров/длина до 55
Средние анкера – до 12/120 миллиметров
Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

Устойчивость к деформациям и коррозии
Легкость, простота и высокая скорость монтажа
Стойкость к динамичным и статичным нагрузкам разного типа
Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Источник
