Как установить трубу для буржуйки в качестве дымохода

Печи-буржуйки, имеющие небольшие габариты, отличаются простотой конструкционного решения. Ими обогревают сараи, гаражи, теплицы и даже небольшие по площади дачные домики. Труба для такого агрегата и сама буржуйка, если изготовить их самостоятельно, могут выручить любого домашнего умельца в ситуации, когда другие отопительные приборы по ряду причин недоступны.

Общая информация о буржуйках

Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.

Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.

Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.

По вышеназванным причинам многие отказываются от использования такой печи, отдавая предпочтение современным отопительным приборам, которым требуется меньшее количество твердого топлива.

Особенности конструкционного устройства

Буржуйка, собранная в так называемом «классическом» варианте, имеет следующие основные элементы:

дымоход;
камера сгорания;
колосниковая решетка;
зольник.

Изготавливают печи в каркасном и бескаркасном исполнении. Форма их бывает разной, но чаще всего встречаются круглые и квадратные агрегаты.

Изготовление печки из металлической трубы

Процесс создания данного отопительного агрегата из куска стальной большого диаметра трубы для буржуйки отличается простотой и состоит из следующих этапов:

От трубы отрезают фрагмент нужной длины. Используя сварочный аппарат, делают два отверстия, одно из которых будет выполнять функцию поддувала, обеспечивающего приток воздуха, а второе потребуется для установки дымовой трубы для печки буржуйки.
Дальше приваривают металлический лист с заранее сделанными в нем отверстиями, имеющими небольшой диаметр – его задействуют в качестве колосниковой решетки. Размещают элемент так, чтобы он оказался между камерой сгорания и поддувалом.
Потом нужно соорудить крышку, прикрывающую камеру сгорания. Для этого на торец трубы приваривают лист металла. Если на крышке обустроить импровизированную плиту, тогда буржуйкой можно будет пользоваться для приготовления пищи.
К нижней части отопительного агрегата приваривают ножки-опоры.
Под колосником помещают зольник, представляющий собой ящик для золы. Его желательно оснастить небольшой металлической дверцей.

В результате проделанной работы получается печка из трубы, которая способна обогревать небольшое по площади помещение. Но чтобы функционирование агрегата было эффективным, требуется дымоход. Процесс обустройства конструкции дымоотведения и изготовления трубы для буржуйки имеет ряд нюансов.

Создание дымохода для печи

До того, как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.

По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали — так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.

Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.

Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (прочитайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности»).

При наличии определенных навыков стальные трубы не обязательно покупать. Их можно сделать нужного диаметра своими руками из листов металла.

Установка дымовыводящей трубы на буржуйку

Чтобы смонтировать дымоход стандартных размеров, необходимо иметь такие материалы:

колено размером 100х1200 миллиметров – 1 штука;
колено размером 160х1200 миллиметров – 2;
стыковое колено размером 160х100 миллиметров – 3;
тройник 160-миллиметровый с заглушкой;
грибок диаметром 200 миллиметров.

Кроме этого, в зависимости от особенностей конкретного помещения, где планируется установить буржуйку с дымоходом, могут потребоваться дополнительные элементы — , противоливневой козырек, проходной стакан и другие. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».

Для герметизации мест соединения частей дымоотводящей конструкции потребуется специальный герметик или асбестовый шнур. Вышеперечисленные размеры комплектующих изделий могут быть другими – это зависит от типа агрегата и диаметра отверстия под дымоход.

После подготовки всех необходимых материалов и элементов системы приступают к сборке дымоотводящей трубы для агрегата:

Первый сегмент фиксируют на отверстии для дымохода или на патрубке прибора.
Потом наращивают колено трубы вплоть до перекрытия.
В потолочной плите проделывают отверстие для вывода дымохода, диаметр которого не может быть меньше 160 миллиметров. Чтобы избежать воспламенения, на его краях удаляют теплоизоляционный материал.
В образовавшееся отверстие помещают проходной стакан – через него пропускают трубу печи и стыкуют ее с наружным сегментом дымохода.
Чтобы обеспечить функционирование дымоотводящей конструкции, нужно изолировать ее наружную часть при помощи теплоизоляционного материала и битума.
Сверху дымохода для защиты от попадания в него мусора и атмосферных осадков устанавливают грибок. Читайте также: «Как сделать печь для бани из трубы своими руками – пошаговое руководство».

Уход за трубой дымоотведения

Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:

Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.
Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.
Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.

Источник

Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

Взять готовые трубы, изготовленные на заводе;
Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Среди материалов наиболее распространены следующие:

Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 – сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 – выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, хомуты для крепления труб или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

через окно;
через стену;
через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Этап #3 – монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Источник

Из чего сделать дымоход для буржуйки и как его смонтировать

Основная проблема при установке печки – из чего сделать дымоход для буржуйки и как его смонтировать. Выбор в данном случае может склониться к одному из двух вариантов труб, выполненных из асбестоцемента или металлического листа.

Выбор материала для дымохода

Дымоход для буржуйки своими руками из асбестоцемента изготавливается редко. Причин этому более чем достаточно:

Температурный порог слишком низкий – всего 300 градусов;

Шероховатость внутренней поверхности является причиной довольно быстрого засорения сажей;

Сажа, накопившись в трубе, в конечном итоге загорается, что приводит к прогару дымохода;

Асбестоцементные трубы громоздки и дороги;

Материал подвержен ускоренному разрушению под воздействием веществ, содержащихся в окислах.Таким образом, именно металлический дымоход является наиболее приемлемым вариантом при монтаже буржуйки. Расчет нужно делать на нержавеющую или никелированную сталь, покрытие которой защищает материал от вредного воздействия окислов.

Принципы устройства дымохода

Если буржуйка установлена вне помещения, то единственной заботой при монтаже дымохода будет поиск трубы нужного диаметра, которую просто вставляют в приспособленное отверстие. Здесь труба потребуется только для того, чтобы дым из устройства выводился выше уровня человеческого роста и не мешал.

Если же буржуйка устанавливается не на открытом воздухе, то с дымоходом придется повозиться, однако при использовании металлических труб конструкция получается не слишком сложной, поэтому справиться с задачей установки дымохода на буржуйку сможет и неспециалист.

Горизонтальный и вертикально вытянутый аппараты несколько отличаются устройством дымоходов. Первый имеет «дымовой мешок», задерживающий отходящие газы и заставляющий их отдавать дополнительное тепло стенкам буржуйки.

Вертикальное устройство дымохода такой дополнительной камеры не предусматривает, поэтому замедление потока отходящих газов происходит за счет «коленного» исполнения дымоходов с изогнутыми каналами.

Здесь, кстати, есть выбор – приобретать ли для монтажа уже готовые трубы, колена и тройники или делать их самому из листового металла. Решение можно принять любое, но возиться с листами в основном имеет смысл лишь тем, кто обустраивает нестандартную печь.

Чтобы сэкономить, вместо нержавеющей стали иногда используют обычную «оцинковку» со стенкой не менее 0,6 мм толщиной.

Но в целом такой вариант не приветствуется – помимо специальных инструментов для этой работы потребуются серьёзные навыки жестянщика. Иначе добиться герметичности стыков будет очень трудно, ведь дым неизбежно будет просачиваться.

Кстати, профессиональные жестянщики изготавливают и сэндвич-конструкции. В них трубы меньшего диаметра оборачиваются минеральной ватой, а затем сверху надевается другая труба большего диаметра.

Варианты дымоходов

Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:

Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.

Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.

Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.

Специалисты, которые знают, как сделать дымоход для буржуйки в гараже, чаще советуют первый вариант, хотя он и более трудоемок, чем, например, третий, не говоря уж о втором. Второй же вариант в гаражах не используется вообще в связи с высокими требованиями по гидроизоляции стыков, пожарной безопасности и излишней сложностью.

Материал для монтажа

Чтобы знать, как рассчитать дымоход для буржуйки, т. е. количество колен, переходников, хомутов и длину труб, лучше всего заранее перед приобретением этих материалов составить небольшой чертеж. Он не должен быть профессиональным, однако все точные размеры на нем должны быть поставлены. На основе такой зарисовки продавец-консультант подберет все составляющие.

Важно также учитывать, что внутри стен не допускается никаких соединений – труба должна быть сплошная. Любые стыковочные узлы обязательно должны находиться не менее, чем в 30 см от любых перекрытий и стен. Это важное условие соблюдения норм пожарной безопасности. При прогаре трубы повреждённый участок легко можно будет демонтировать и заменить новым.

Диаметр дымохода для буржуйки необходимо выбирать, ориентируясь на патрубок самого отопительного прибора. Если он самодельный, то вычислить диаметр можно по простейшей формуле. Для этого объем топки в литрах нужно умножить на 2,7. Получится диаметр трубы для самодельного устройства в мм.

Монтаж дымохода

Если вы выбрали способ, как сделать дымоход для буржуйки в гараже, купили или изготовили основные элементы системы отвода дымовых газов, можно переходить к сборке.

Работа начинается с подготовки стен:

За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.

В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.

Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.

Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.

В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:

1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

Как определить высоту трубы

Оптимальная высота конструкции обычно около пяти метров, в противном случае может возникнуть эффект обратной тяги. Однако правильный дымоход для буржуйки в гараже может быть и ниже. Относительно высоты трубы над кровлей существуют следующие правила:

Если труба отстоит от конька крыши на 50 см и менее, то над ним она должна возвышаться на те же 50 см.

Если труба отстоит от конька на расстоянии от 150 до 300 см, то верхушку трубы можно расположить на одном уровне с ним.

Если расстояние более 3 м, то верх трубы располагается на уровне или чуть ниже конька.

Если труба выходит из стены, то на патрубок, выведенный наружу, надевается колено, позволяющее ей вне здания занять вертикальное положение. Дымоход с внешней стороны стены утепляется и крепится к ней уголками или специальными кронштейнами. От дождей и попадания влаги дымоход обязательно защищается специальным грибком.

После завершения монтажа всей конструкции швы тщательно обмазывают жаростойким герметиком для предотвращения прорыва дымовых газов в помещение.

При изготовлении дымохода работа не настолько сложная. Достаточно лишь определиться с местом выхода трубы из помещения, сделать эскиз, определить размеры и рассчитать диаметр, после чего можно смело идти за комплектующими. При сборке обязательно соблюдайте все предписанные правила и выполняйте работу аккуратно – от этого зависит ваша же безопасность при эксплуатации буржуйки.

Источник

Как сделать правильный дымоход для буржуйки своими руками — разбор работ

Особенности эксплуатации буржуек

Чтобы собрать работоспособный и пожаробезопасный дымоходный канал для металлической печи, необходимо учитывать следующие нюансы:

КПД печки чрезвычайно низкий – не более 50%. Соответственно, половина образующегося при сжигании дров тепла теряется через дымовую трубу.
Стенки газохода прилично нагреваются – максимум до 400 °С, средняя температура – около 200 °С.
От соприкосновения с холодным уличным воздухом внутри выпадает конденсат. Его количество зависит от разницы температур отходящих газов и окружающей среды.
На стенках канала оседает сажа. Чем больше выделяется конденсата, тем быстрее нарастает сажевый слой.
При периодической топке в районе оголовка постепенно намерзает ледяная пробка, перекрывающая проход и снижающая силу естественной тяги. С каждым последующим розжигом печь работает хуже и начинает дымить в помещение.

Примеры неправильных дымоходов печки — выгоревшая оцинковка и забитая сажей труба

Примечание. При использовании обычных одностенных труб конденсат образуется не только внутри, но и на внешних стенках дымоотвода.

Обильной конденсации влаги способствует эксплуатация твердотопливного отопителя в режиме тления. Ближе к оголовку труба прогревается слабо, отчего выделяющаяся из воздуха вода не успевает испаряться. Проблема усугубляется влажностью и низким качеством топлива, сжигаемого в гаражных и дачных печах, которые дают много сажи.

Правильная дымоходная труба для буржуйки сводит к минимуму перечисленные проблемы:

уменьшение количества конденсата и сажи достигается за счет внешнего утепления участка, проходящего по улице и неотапливаемым комнатам;
теплоизоляция также избавляет верхнюю часть газохода от обмерзания;
установка дымохода в деревянном доме предполагает защиту конструкций от возгорания;
КПД печки можно увеличить, а температуру трубы понизить, организовав теплосъем различными способами.

Указанные меры принимаются в комплексе. Отбор тепла у железного дымоотвода повышает эффективность печи и уменьшает нагрев отводного канала, а утепление противостоит конденсации влаги и оседанию сажи.

Приступаем к изготовлению дымоотвода

Так как буржуйка – печь переносная, от кирпичного дымоотвода стоит отказаться в самом начале планирования. Но, к счастью, варианта для выбора остается два: металлическая или асбестоцементная труба. Но какую же выбрать? Металл считается более удобным в работе, эксплуатации, кроме того, он гораздо легче.

Асбестоцементная труба может устанавливаться только в верхней части дымоотвода – максимальная температура, которую она выдерживает, составляет 300 градусов по шкале Цельсия, а дым имеет свойство несколько остывать при выходе наружу.

Важно учитывать и тот факт, что конструкция дымохода для печи-буржуйки должна быть небольшой и разборной. Иными словами, труба для вывода дыма должна выходить из помещения по наиболее короткому пути и включать в себя, как минимум, два элемента, которые будут соединены между собой в чердачном помещении или в межкровельном пространстве. Почему так? Да потому, что металлические дымоходы со временем прогорают и требуют замены, а отремонтировать один элемент гораздо проще, чем менять всю конструкцию.

Как сделать дымоход для буржуйки

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

Тройник с заглушкой.
Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

Грибок для завершающей верхней части дымохода.
Проходной стакан.
Теплоизоляционный материал.
Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

Заполнение швов герметиком.
Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

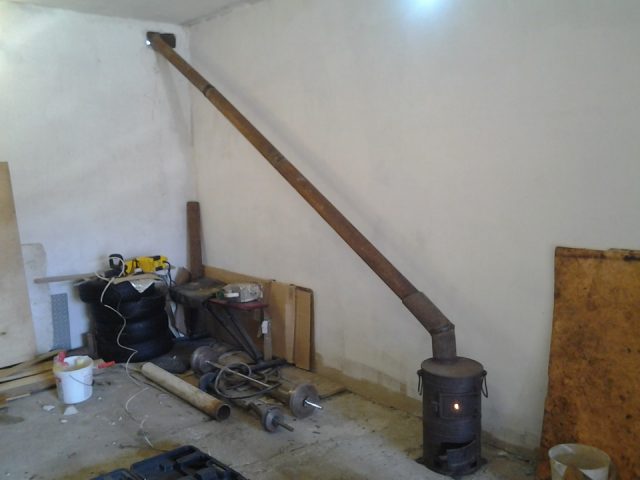

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Этот материал отлично дополнят следующие публикации:

Материалы необходимые для изготовления дымохода

Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.
Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще. Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.
«Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
Теплоизолирующие материалы.
Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты. Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Схемы вывода канала

На выбор одного из вариантов устройства дымохода для буржуйки влияет предпочтение места вывода трубы.

С этой целью предлагаются следующие три возможные схемы:

Если канал для буржуйки выходит через потолок и кровлю, то используется энергосберегающая конструкция, за счет обустройства которой предполагается отдача тепла, в том числе и от дымохода, пересекающего комнату по вертикали. Трудоемкость монтажа и необходимость обеспечения надлежащего уровня пожарной безопасности относятся к недостаткам использования подобной схемы.
Если подразумевается выход трубы для буржуйки через стену за четверть метра до уровня потолка, в этом случае также образуется дополнительный источник тепла. Такую функцию берет на себя та часть трубы, расположенная в самом помещении. За счет этого повышается эффективность работы печи, а заодно и используется меньше топлива.
В случае вывода дымохода на улицу через стену прямо от печи, канал для буржуйки располагается вертикально снаружи здания. Такая схема удобна тем, что соблюдаются меры пожарной безопасности, однако помещение получает меньше тепла, соответственно, следует больший расход топлива.

Монтаж дымохода

Когда все будет подготовлено, можно переходить к монтажу дымохода из отдельных элементов. Если их достаточно много, то взяв за основу схему, можно предварительно выложить все детали в нужной последовательности. Так намного легче будет сориентироваться уже в процессе непосредственной сборки.

Стенка за буржуйкой и за дымоходом по всему его протяжению должна быть облицована негорючим и жаростойким материалом.

Первым шагом необходимо облицевать стену за буржуйкой и трубой дымохода жаростойким материалом, например, асбестовыми листами.
Далее, в стене или потолке необходимо проделать сквозное отверстие. Его размер будет зависеть от того, какой способ изоляции стены от трубы будет выбран.
Если стена деревянная, то необходимо изготовить (или приобрести) короб, с круглым отверстием в центре, диаметр которого должен быть на 3 ÷ 5 мм больше диаметра трубы. Края короба должны отделять трубу от стены или перекрытия на 150 ÷ 200 мм.

Короб, встраиваемый в перекрытие, может быть с максимальной плотностью заполнен базальтовой стекловатой, иди же средне— или мелкофракционным керамзитом, который засыпается после установки трубы. Короб в деревянной стене лучше всего заполнить несколькими слоями асбестовых полос, в которых делают проходное круглое отверстие.

Если стена кирпичная, то в устроенное отверстие обычно устанавливают специальный проходной стакан.

Вывод трубы наружу по первому варианту … … с прохождением через вертикальную стенку

Проходной узел необходимо надежно закрепить и с внешней стороны здания, и с внутренней.

Следующим шагом на патрубок установленной буржуйки с применением термостойкого уплотнителя надевается самый нижний участок трубы. Он обязательно фиксируется на патрубке с помощью специального хомута – прорыв газов должен быть полностью исключен!
Если выходное отверстие устроено в стене, то следующим сегментом трубы может быть колено, изготовленное под нужным углом.

Если же дымоход будет выводиться через потолок, то устанавливается ровный участок трубы, с таким расчетом, чтобы он или заканчивался за 400 ÷ 500 мм от потолка, или же поднимался над чердачным полом на 300 ÷ 400 мм.

Далее, работа проходит на чердаке или снаружи дома.

В кровельном материале крыши также устраивают отверстие, которое обрамляется со стороны помещения чердака металлической панелью с круглым (для крутых скатов – эллиптическим) отверстием для выхода трубы.

Прохождение дымоходной трубы через кровлю здания Специальный блок (флэш) для гидроизоляции прохода трубы через кровлю

Последний удобен тем, что, его легко уложить даже на сложную, ребристую кровлю.

Желательная общая высота дымохода составляет около пяти метров, но в случае с трубой для буржуйки в подсобных помещениях высота может быть несколько сокращена. Главное — поднять ее над крышей, согласно установленным правилам, которые достаточно наглядно показаны на схеме.

Закономерность расположения трубы относительно конька крыши

При выведении трубы через стену, с наружной стороны здания на патрубок, торчащий из стены, надевается колено, которое задает вертикальное направление трубы вдоль здания.
Наружная труба должна быть утеплена или же выполнена из сэндвич-сегментов. Дымоход для надежности крепится к стене специальными кронштейнами, которые также могут входить в приобретенный комплект, а могут быть изготовлены самостоятельно из металлического уголка.
Подняв трубу до уровня конька крыши и надежно закрепив ее на стене, сверху на дымоход обязательно надевают грибок, который защитит канал от попадания вовнутрь осенней листвы и от воды во время дождей или снегопадов.

Видео: монтаж несложного дымохода для буржуйки в бытовке

Источник

Изготовление и монтаж дымохода для буржуйки

КПД печки чрезвычайно низкий – не более 50%. Соответственно, половина образующегося при сжигании дров тепла теряется через дымовую трубу.
Стенки газохода прилично нагреваются – максимум до 400 °С, средняя температура – около 200 °С.
От соприкосновения с холодным уличным воздухом внутри выпадает конденсат. Его количество зависит от разницы температур отходящих газов и окружающей среды.
На стенках канала оседает сажа. Чем больше выделяется конденсата, тем быстрее нарастает сажевый слой.
При периодической топке в районе оголовка постепенно намерзает ледяная пробка, перекрывающая проход и снижающая силу естественной тяги. С каждым последующим розжигом печь работает хуже и начинает дымить в помещение.

Примеры неправильных дымоходов печки — выгоревшая оцинковка и забитая сажей труба

Примечание. При использовании обычных одностенных труб конденсат образуется не только внутри, но и на внешних стенках дымоотвода.

Правильная дымоходная труба для буржуйки сводит к минимуму перечисленные проблемы:

уменьшение количества конденсата и сажи достигается за счет внешнего утепления участка, проходящего по улице и неотапливаемым комнатам;
теплоизоляция также избавляет верхнюю часть газохода от обмерзания;
установка дымохода в деревянном доме предполагает защиту конструкций от возгорания;
КПД печки можно увеличить, а температуру трубы понизить, организовав теплосъем различными способами.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

Взять готовые трубы, изготовленные на заводе;
Изготовить трубы из листов нержавейки или другого листового металла.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

1 колено длиной 120 см, диаметром 10 см,
2 колена длиной 120 см, диаметром 16 см,
3 стыковых колена 16*10 см,
Тройник диаметром 16 см и заглушка к нему,
Грибок – 20 см,
Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Правила безопасности и замеров конструкции

Если установка печки планируется вне помещения, то устройство дымохода не доставит больших сложностей, главное — выбрать подходящее место. Важно помнить, что печная конструкция должна располагаться вдали от легковоспламеняющихся предметов и мест активного отдыха.

Сооружение дымохода в помещении потребует знания правил безопасности, которые помогут избежать возникновения пожара. Материал, из которого изготовлена труба, должен обладать повышенной жароустойчивостью и легко переносить температуру свыше 1 тыс. градусов. Если предполагается устанавливать буржуйку около стен, обшитых вагонкой или пластиком, то часть стены, находящаяся в непосредственной близости к печке, обшивается огнеупорным материалом.

Не забываем определиться с размером трубы

Отверстие, через которое дымоотвод будет входить в потолок, также должно быть оформлено негорючими материалами, поскольку при работе печки вся конструкция сильно нагревается. Для этих целей используется специальный стакан, предотвращающий контакт горячей трубы с краями отверстия. Если в здании установлено более одной буржуйки, то для каждой из них делается отдельная дымоотводная система.

На начальном этапе определяется необходимый диаметр и общая длина труб. В первую очередь рассчитывается диаметр, который должен в 2,7 раза превышать объём камеры сгорания печи. Нарушение этой нормы чревато ослабеванием тяги и сбоями в работе всей отопительной системы.

После расчёта диаметра трубы для буржуйки потребуется рассчитать общую длину трубопровода, но для начала нужно точно определиться с месторасположением печки в помещении. Затем определить конкретное место, где дымоотвод будет выводиться наружу. Измеряя длину трубопровода вне помещения, нужно учесть, что высота трубы над коньком должна быть равна 1,3-1,7 метра.

В самом помещении тяжелее проводить монтажные работы

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

отверстие должно быть больше самой трубы дымохода;
между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение. Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры.

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Уход за дымоходом

Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодических профилактических работ:

Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся.
Ежегодно проводят механическую очистку трубы от нагара и ржавчины. Для этого можно использовать специальный прочистной ерш с грузом.
После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины.

Процесс монтажа дымохода из готовых сегментов — достаточно прост, и с ним вполне можно справиться самостоятельно. Если же имеется желание изготовить части трубы самостоятельно, то лучше от этого сразу отказаться, особенно при отсутствии опыта в подобной работе.

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

Причины чрезмерного нагрева дымоходной трубы

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Причина, почему греется в бане, также, скорее всего, кроется в теплоизоляционном слое. Возможно, он со временем износился и требует замены на более новый. В случае, если происходит перегрев новой сэндвич-конструкции, не исключается брак от производителя. Данный товар также нуждается в разборке и замене слоя утеплителя.

Источник
