RGH\JTAG\Freeboot приставка Xbox 360 Slim

J-R Programmer и NAND-X

Оба продукта от известной фирмы Xecuter. Позволяют программировать Glitch модчипы.

Super Nand Flasher

Программатор от китайской фирмы X360. Так же позволяет программировать Glitch модчипы.

И последний в этом списке старичок

Nand SPI Flasher

Простейшее устройство, собрать его можно самому на коленке. Отличается от остальных медленной скоростью и невозможностью программировать Glitch модчипы. Сейчас его актуальность сходит на нет, в связи с удешевлением вышестоящих образцов.

Так что же покупать и какой лучше?

Рассмотрим по порядку.

Сейчас, все основные программаторы NAND для Xbox 360 кроме Nand SPI Flasher, построены на базе одного и того же чипа — LPC2148

В отличии от старого PIC18F2455 ( Nand SPI Flasher) это дает нам многократную скорость чтения, совместимость со всеми последними автоматическими программами сборщиками (Jrunner и AutoGG) и возможностью прошивки Glitch модчипов. Учитывая что все модчипы продаются пустыми — возможность прошивки крайне необходима.

Отличия J-R Programmer, NAND-X и Super Nand Flasher минимальны, чего нельзя сказать об их цене.

Самый дорогой вариант это NAND-X — около 50$- по факту мы переплачиваем только за красивый корпус и кучку различных кабелей.

J-R Programmer и Super Nand Flasher имеют цену около 20$ — по функционалу и удобству они абсолютно идентичны. Это самый оптимальный выбор на данный момент.

В дальнейшем в инструкции мы рассмотрим подключение всех 4 видов этих программаторов.

PS: Так же можно использовать для чтения NAND и любые другие подходящие программаторы — начиная от Progskeet и заканчивая промышленными дорогостоящими аппаратами. Но соотношение цена\качество\скорость не сравнится с описаными выше.

Определившись с покупкой программатора:

J-R Programmer или Super Nand Flasher — дешево и практично. Оптимальный выбор.

NAND-X — Дорого, но красиво и качественно. На любителя\ценителя.

Nand SPI Flasher — Безысходный вариант, когда нет возможности купить нормальный программатор.

Собираем на коленке сами. И так же думаем чем будем прошивать Glitch модчипы. Крайний случай.

Переходим к выбору Glitch модчипов для приставки Xbox 360 Slim.

Glitch модчипы.

На рынке присутствует великое множество Glitch модчипов. Начиная от фирменных заводских и заканчивая кустарными поделками. Как правило различают два типа модчипов:

Обычные на базе процессора Xilinx (самые распространенные – цена в районе 7-10$)

• Matrix Glitcher (все версии)
• Coolrunner (версии D и CR3 Lite)
• Squirt
• x360pro (ранние версии)

Быстрые и технически сложные на базе процессора Actel (появились недавно – очень дорогие, цена в районе 30-50$)

• CR3 PRO
• x360pro (последние версии)

Рассмотрим ближе самые распространенные чипы

Matrix Glitcher

Coolrunner версии D

CR3 Lite

CR3 Pro

Matrix самый простой чип. В этом его плюсы и так же большие минусы.

Для успешного и быстрого запуска RGH на консоли необходимы индивидуальные настройки для каждой версии материнских плат(а иногда даже и одинаковых плат) Настройки представляют собой дополнительные конденсаторы или резисторы, а так же разную длину сигнальных проводов. Если с длиной проводов нужно возиться на любом модчипе, то с конденсаторами или резисторами необходимость возникает только на некоторых чипах. Плюс матрикса в том — он запускается без каких либо настроек на большинстве материнских плат Corona. Минусы — для запуска на платах версии Trinity и любых плат старой ревизии FAT Xbox 360 необходимо допаивать дополнительные резисторы и конденсаторы.

На последней версии Matrix Glitcher v3 установлен кварцевый генератор для полной совместимости с любыми существующими типами материнских плат.

Coolrunner версии D. Там где у Матрикса начинаются минусы у данного модчипа одни только плюсы. На борту установлены различные конденсаторы и резисторы и добавлена возможность их переключения и выбора. Как правило всех возможных настроек хватает для установки на любой тип платы, но иногда данный плюс оборачивается минусом. На платы Corona куда Матрикс ставится без каких либо переделок — Кулраннер необходимо доработать, а именно — убрать с него установленные конденсаторы и распаять некоторые перемычки.

На борту Coolrunner так же установлен кварцевый генератор обеспечивающий полную совместимость с любыми версиями материнских плат.

CR3 Lite недавно появившийся и уже успевший завоевать славу очень хорошего чипа (но только после глобального удешевления) Представляет собой практически тот же самый Coolrunner D, но с еще большими возможностями для настройки.

На борту у него как можно видеть распаяны все возможные конфигурации под все виды материнских плат. На него ничего не нужно допаивать, а только необходимо, играясь с переключателями, находить максимально быстрый результат.

Очень хороший чипдо недавнего времени не был сильно распространен из за большой цены — сейчас входит в тройку лидеров.

Но несмотря на все плюсы, есть большой минус. На установку и настройку нормального результата уходит гораздо больше времени, всвязи с чем у новичков будут проблемы.

Рекомендуется только для профессионалов, у которых набита рука и известны все необходимые конфигурации. Просто впаять как те же матриксы и кулранеры не выйдет — необходима тщательная настройка.

Ну и на последок рассмотрим дорогой и быстрый чип

CR3 PRO считается чипом только для профессионалов. Неимоверные конфигурации, огромный потенциал для настройки. Идет в комплекте со всеми проводами, различными конденсаторами, клипсами и т. д. Как говорится комплект «под ключ». Выполнен на базе быстрого процессора Actel и имеет полностью новую прошивку в отличии от обычных чипов. Из за обилия настроек имеет возможность мгновенного запуска — необходим индивидуальный подход к каждой материнской плате. Совместим c новым программатором J-R Programmer V2 — имеется возможность отслеживания качества сигнала и корректировки. Очень хороший чип но только для профессионалов и как правило личного использования.

Цена пока зашкаливает — в районе 50$

Остальные чипы такие как Squirt, x360 и т.д. мы рассматривать не будем, дабы не вносить путаницу. Как правило они представляют собой полные китайские копии Матриксов или Кулранеров, но с другими диаграммами и местами пайки.

В итоге оптимальными модчипами будут тройка — Matrix Glitcher, Coolrunner версии D и CR3 Lite .

Определившись с программаторами и чипами наконец то переходим к самой установке.

Источник

Coolrunner rev c falcon установка

Прошивка Чипа и распайка его в Xbox

• Я использую программу J-Runner.
• Я для ФАТок использую Matrix Glitcher v3, но другие еще берут CoolRunner и изредка X360ACE v2.
• Подключаем ПЛИС к программатору, к контактам с идентичным названием.
  ]

Выбираем наш сохраненный дамп через кнопку Load Source.
И нажимаем кнопку Program Coolrunner.
Программа предложит список прошивок, в правой стороне программы, для вашего ПЛИС, исходя из ревизии приставки в вашем дампе.
Если ни одна прошивка глитча не активна, выберите выше "glitch2".
Выбираем подходящую прошивку и программируем Глитч.

CB: Falcon
Matrix Glitcher V3
Jp : обе перемычки в Fat
Точка А : 2ой pin J8C1 50 см
Точка В : FT6U7 (в натяг с обратной стороны между креставинами)
Timing file: RGH2 для Falcon
Start time: 30-40 сек.

CB:Jasper
Matrix Rev: 3.
JP : Оба на ФАТ.
CPU_RST cable: Толщина всех проводов одинаковая. Длина ЦПУ_РСТ 55 см.
CPU_RST Второй пин на контактной площадке J8C1.
Timing file: RGH2 B
Start time:От мгновенного до минуты.

При сборке RGH1.2, паяться к CLK не обязательно. Кварц на чипе выполняет ту же самую работу.
Тайминги для чипа чаще всего подходят 21. но иногда бывают упрямые приставки и нужно подбирать прошивку чипа. Их не очень много, так что подбор времени займет мало.
Прошивка и укладка RGH 1.2:
RGH 1.2 записывать в глитч c помощью J-Runner при помощи кнопки Advanced>Custom NAND/CR Functions в верху.
Выбрать xsvf и путь к файлу RGH1.2.
Архив с прошивками
Укладка проводов

Получение ключа

• отпаян программатор
• распаян уже прошитый чип
• приставка должна быть подключена к питанию и телевизору.

Итак, приставка включается, диод моргает, почему же не запускается?
RGH — штука нестабильная, запуск может зависеть от расположения и длины проводов,
емкости подключенных конденсаторов, наличия привода и корпуса приставки.
Короче, нужно колдовать. Перемещать провода, менять перемычки на чипе (если имеются).
В результате, необходимо добиться прекращения мигания светодиода на чипе. То есть,
диод мигает, мигает и перестает мигать. Это означает, что приставка запустилась.

Источник



Coolrunner rev c falcon установка

Загрузите приложение Nandpro 3.0 и установите его в корень диска C:\ вашего компьютера. Папку нужно назвать «nandpro30”.

Кликните два раза на файле port95nt.exe

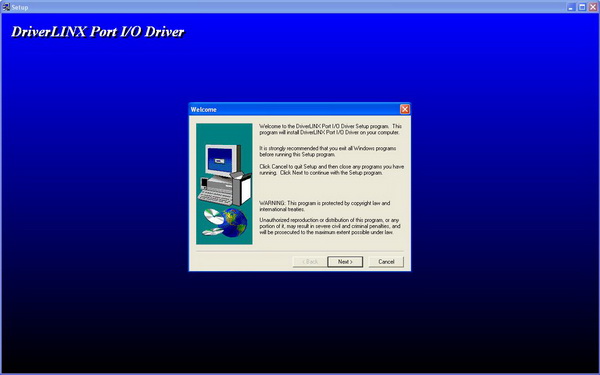

Установите DriverLINX port I/O драйвер.

Перезагрузите ваш компьютер.

Подключите X360 Super Nand Flasher к своему ПК, используя кабель USB на Mini USB.

Подключите блок питания к своему боксу, но НЕ ВКЛЮЧАЙТЕ консоль. Нажмите «Пуск», а затем «Выполнить».

Зайдите в папку «nandpro30», используя команды DOS’а. Например, если ваша папка находится на диске C:

cd nandpro30

Теперь вы находитесь в папке «nandpro30», введите следующие команды, чтобы снять образ с NAND флеш-памяти вашего иксбокса:

Для консолей с типом памяти 16MB nand (Zephyr, Falcon, Jasper, SLIM) нужно ввести следующую команду:

nandpro usb: -r16 orig1.bin

Для консолей с NAND, имеющих размер 256MB или 512MB (Jasper) нужно ввести следующую команду:

nandpro usb: -r64 orig1.bin

После того, как процесс завершен, NAND вашего Xbox 360 должен будет находится в файле с именем orig1.bin

В целях безопасности, пользуясь командами, обозначенными выше, снимите NAND бокса еще раз. Вместо orig1.bin в команде вводите orig2.bin

Для консолей с типом памяти 16MB nand (Zephyr, Falcon, Jasper, SLIM) нужно ввести следующую команду:

nandpro usb: -r16 orig2.bin

Для консолей с NAND, имеющих размер 256MB или 512MB (Jasper) нужно ввести следующую команду:

nandpro usb: -r64 orig2.bin

Для того, чтобы убедиться в том, что файлы fc orig1.bin и orig2.bin идентичны введите следующую команду:

fc orig1.bin orig2.bin

После проверки вы должны увидеть строчку FC: no differences encountered. В этом случае, можно считать, что дамп вы сняли успешно.

Не закрывайте окно командной строки.

Скачайте и запустите программу ECCGlitch Generator 1.1

В поле «Тип матплаты» («Motherboard type») выберите «Other”. В поле «Папка назначения» («Destination directory») выберите «Dump directory».

Нажмите кнопку «Click Generate ECC file», выберите файл вашего дампа нанда (orig1.bin) из папки «nandpro30» (в нашем случае – на диске C:). Программа сгенерирует файл image_0000000.ecc и запишет его в туже папку.

Сейчас нам понадобиться записать полученный файл на ваш Xbox 360, чтобы получить CPU KEY (ключ процессора).

Вернитесь к окну с командной строкой.

Для консолей с памятью NAND 16 мегабайт (Zephyr, Falcon, Jasper, SLIM) введите следующее:

nandpro usb: +w16 image_0000000.ecc

Для консолей с памятью NAND 256 или 512 мегабайт (Jasper) введите следующее:

nandpro usb: +w64 image_0000000.ecc

После того, как процесс завершен – отключите питание от Xbox 360 и USB кабель от программатора (X360 Super Nand Flasher)

Установите чип X360GLITCH на свой бокс, как показано на рисунке:

Подключите кабель питания к Xbox 360 и подключите приставку к телевизору используя AV или HDMI кабель.

Включите ваш бокс, в течении минуты должна загрузиться специальная программная оболчка XELL.

Запишите ключ процессора (CPU KEY), или, например, просто сделайте фотографию с экрана.

Скачайте и распакуйте программу 360 Multi Builder v0.4 (ОБЯЗАТЕЛЬНО скачайте и используйте последнюю версию билдера на момент прочтения статьи — прим. автора). Скопируйте полученный ранее файл дампа НАНД’а (orig1.bin) из папки nandpro30 в папку 360_Multi_Builder_v0.4\Data\my360

Переименуйте этот файл orig1.bin в nanddump.bin. Создайте новый текстовый документ с именем cpukey.txt в папке 360_Multi_Builder_v0.4\Data\my360. Откройте его и вбейте туда свой ключ процессора (CPU KEY), полученный из XELL. Сохраните документ.

Дважды кликните на файле Run.exe в папке 360_Multi_Builder_v0.4.

Выберите тип своей консоли, затем выберите образ Glitch Hack.

Выберите рекомендуемый вариант «Build Image with Dashlaunch patches»

На выходе получаем образ хакнутого дашбоарда, который называется «nandflash.bin» в папке «Data».

Существует два способа записи образа хакнутого дашбоарда в NAND Xbox 360.

1. Используем Xell-Reloaded/Rawflash v3

Копируем файл «nandflash.bin» и «xenon.elf» (Rawflash v3) из папки «Data» в корень USB флешки, затем вставляем эту флешку в консоль и запускаем ее (используя Eject). Попадаем в оболочку Xell-Reloaded.

2. Используем программу Nandpro с программатором (X360 Super Nand Flasher).

Подключите программатор к твоему компьютеру используя USB to Mini USB кабель. Подключите кабель питания к своему Xbox 360, но НЕ ВКЛЮЧАЙТЕ КОНСОЛЬ ! Скопируйте «nandflash.bin» из «Data» в папку «nandpro30».

Введите в командной строке следующее:

Для консолей с 16MB nand памятью (Zephyr, Falcon, Jasper, SLIM):

nandpro usb: -w16 nandflash.bin

Для консолей Jasper с 256MB или 512MB NAND:

nandpro usb: -w64 nandflash.bin

После того, как процесс завершен, отключите питание от Xbox 360 и USB кабель от программатора (X360 Super Nand Flasher).

Подождите несколько секунд, подключите питание к Xbox 360 и подключите приставку к телевизору используя композитный/компонентный кабель или HDMI. Можете пользоваться!
